立式转轮叶片切割加工专用设备

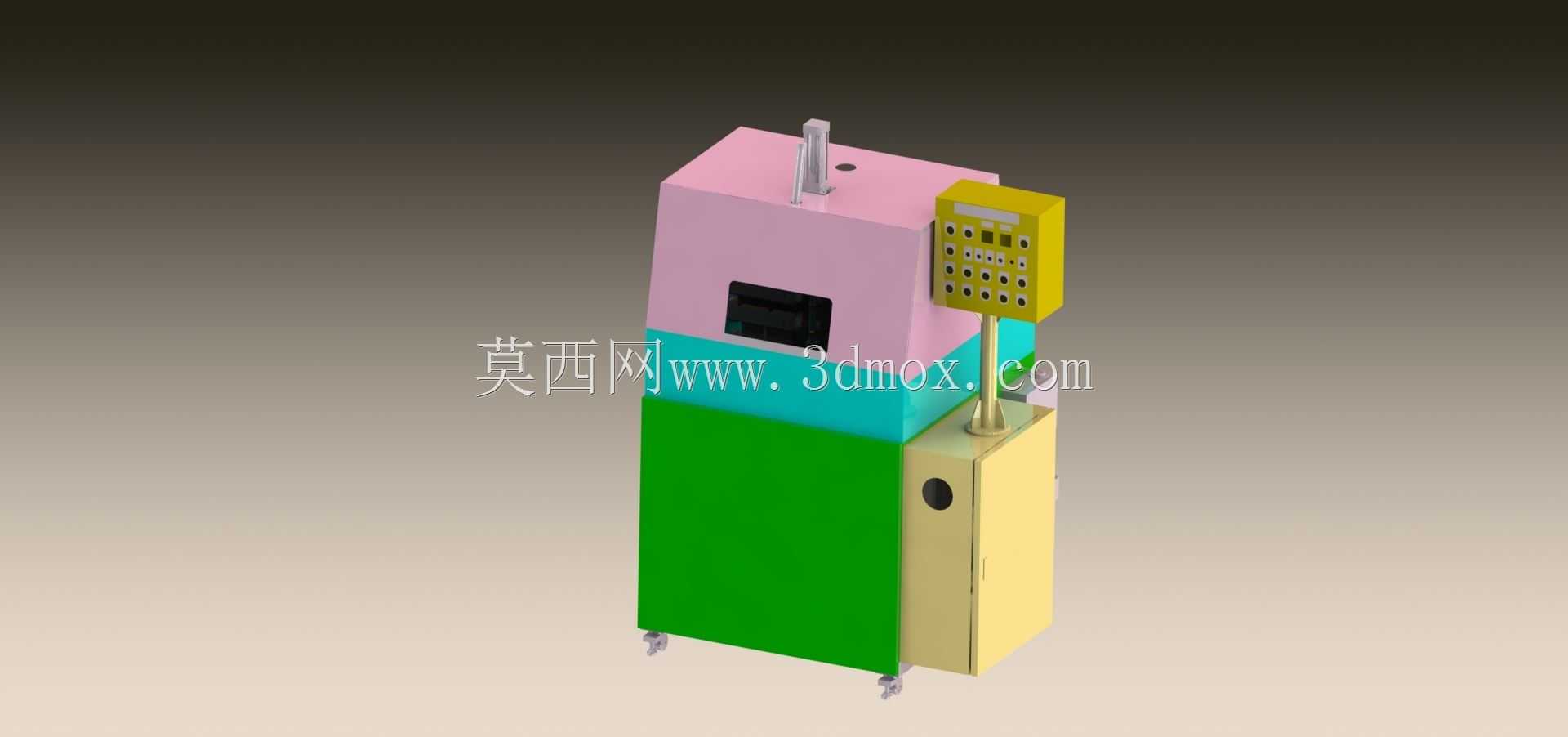

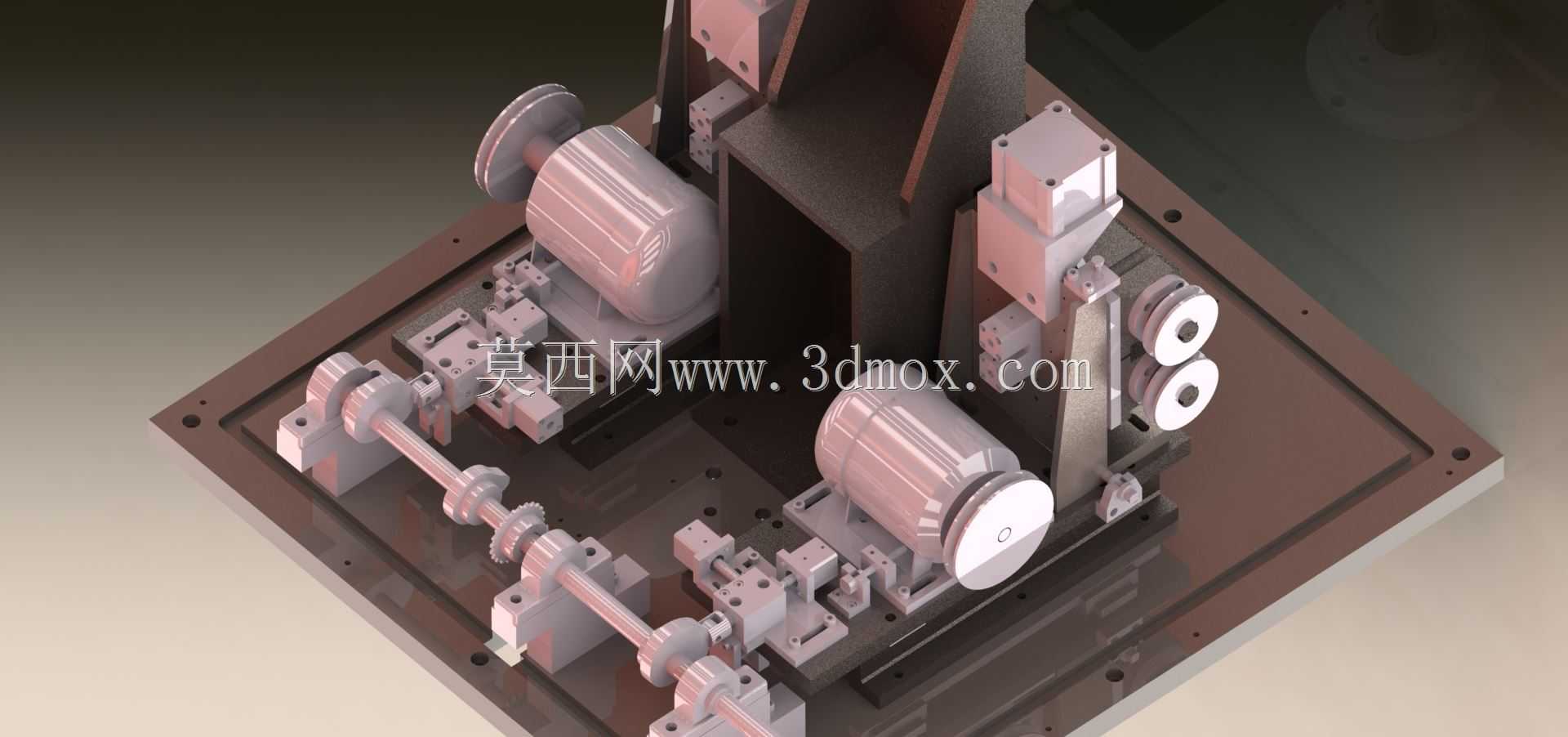

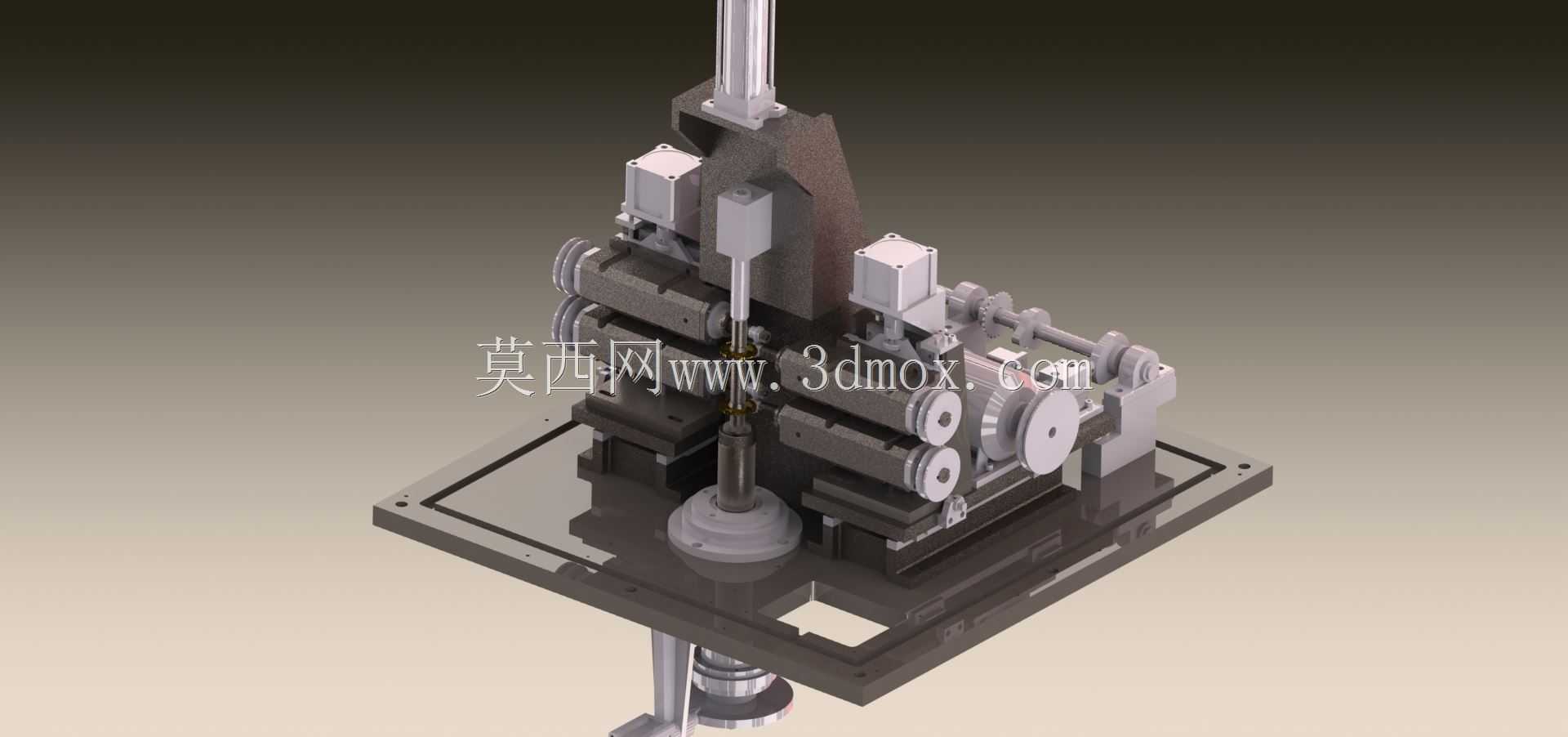

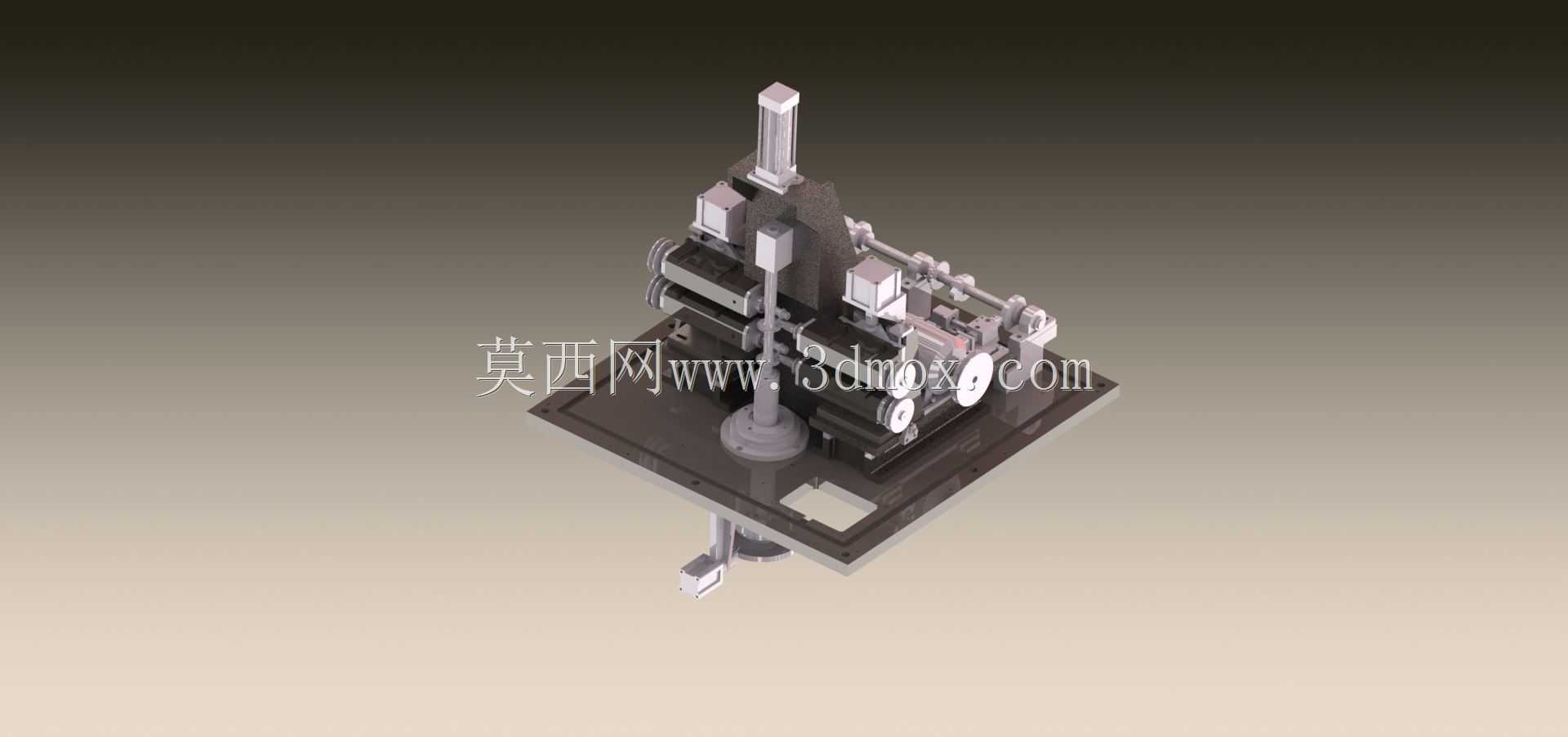

该设备主要面向水泵、风机制造领域的转轮叶片加工场景，是针对转轮叶片型面切割、余量修整工序开发的专用加工设备，可适配中小型离心泵、轴流泵以及通风机转轮的叶片切割作业，解决传统手工切割叶片型面精度差、一致性不足、加工效率低的痛点，在泵阀制造车间、风机生产工段的零件精加工环节有着明确的应用定位。设备采用立式分层布局设计，整体为落地式安装结构，底部配置可调式支撑脚轮，既可以在车间内短距离移位调整工位，也可以通过脚轮的锁紧结构实现设备的固定安装，无需额外浇筑复杂的设备基础，对车间安装场地的适配性较强，整体占地尺寸紧凑，可适配中小型机械加工车间的工位排布，不会占用过多的生产通道空间。设备主体分为三个功能层级，下部绿色柜体为设备的动力与储纳单元，内置切割驱动组件、冷却循环管路以及电气控制的强电部分，柜体采用密封式钣金结构，可有效阻挡加工过程中产生的金属切屑、切削液飞溅进入设备内部，同时预留了检修门结构，方便日常对内部组件进行维护保养；中部青蓝色层为加工操作腔，是转轮叶片装夹、切割作业的核心区域，内置工件装夹定位机构与切割执行组件，可根据不同规格转轮的直径、叶片数量调整装夹工位，装夹机构采用定心式设计，可保证转轮装夹后与切割主轴的同轴度，避免切割过程中出现叶片余量不均的问题；上部粉色层为设备的进给调节单元，可实现切割头的竖向进给与角度微调，适配不同曲率叶片的型面切割需求，可根据叶片的设计型线调整切割路径，保证切割后叶片的型面精度满足流体力学设计要求，减少后续打磨修整的工作量。设备侧部集成了独立的黄色控制操作箱，操作箱上排布有功能按键、状态指示灯与参数调节控件，操作箱通过立式支撑臂与设备主体连接，操作人员可根据作业站位调整操作箱的朝向与高度，在上下料、加工过程中都可以便捷地操作设备、观察设备运行状态，操作箱与主体之间的布线采用内置穿线结构，避免布线外露带来的生产安全隐患。设备顶部设置有加工状态指示杆与排气接口，可外接车间的除尘系统，将切割过程中产生的金属粉尘、切削雾及时排出，改善作业区域的生产环境。在设计过程中充分考虑了泵类、风机类转轮的加工特性，针对不同规格转轮的叶片切割需求预留了参数调节空间，切割进给速度、装夹夹持范围都可以根据待加工转轮的尺寸、材质进行适配调整，既可以用于铸铁材质转轮的叶片粗切修整，也可以用于不锈钢材质转轮的叶片精密切割，加工后的叶片型面一致性好，可有效提升转轮整体的动平衡性能，降低后续转轮动平衡校正的工序时长，帮助生产环节提升加工效率、降低零件报废率。
