不锈钢泵壳卧式离心水泵结构设计

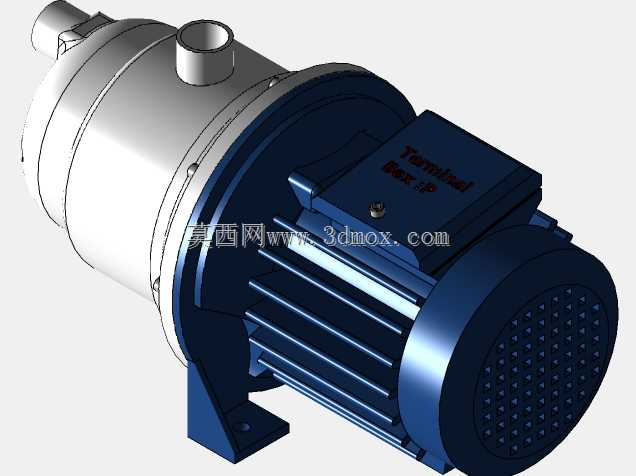

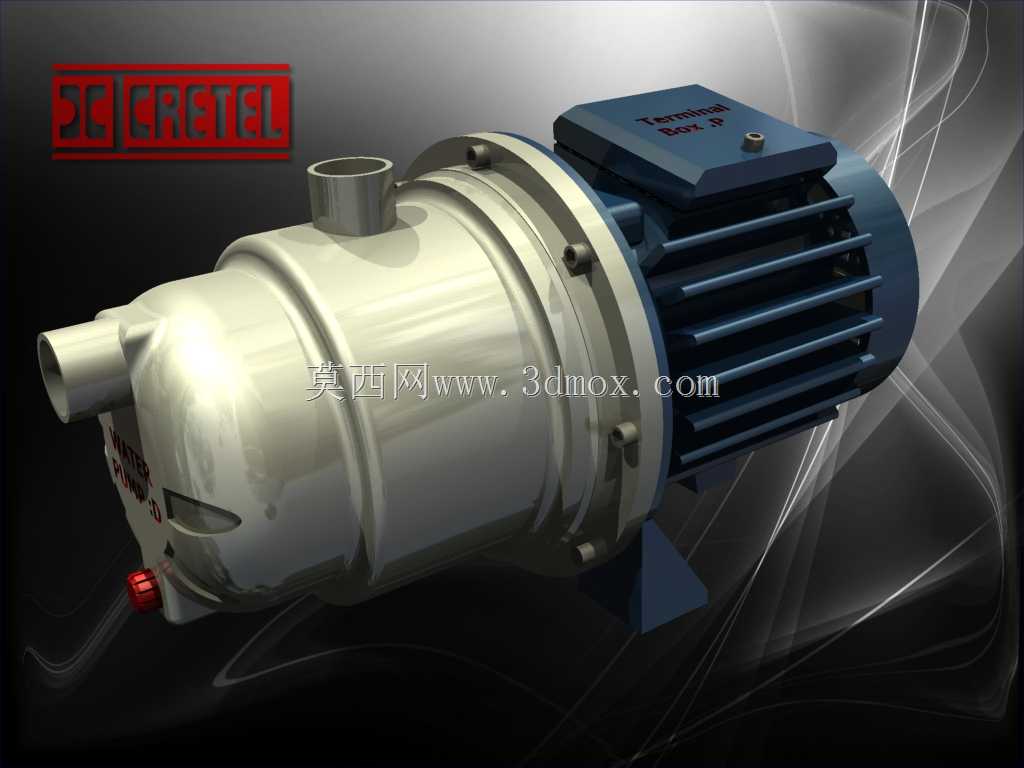

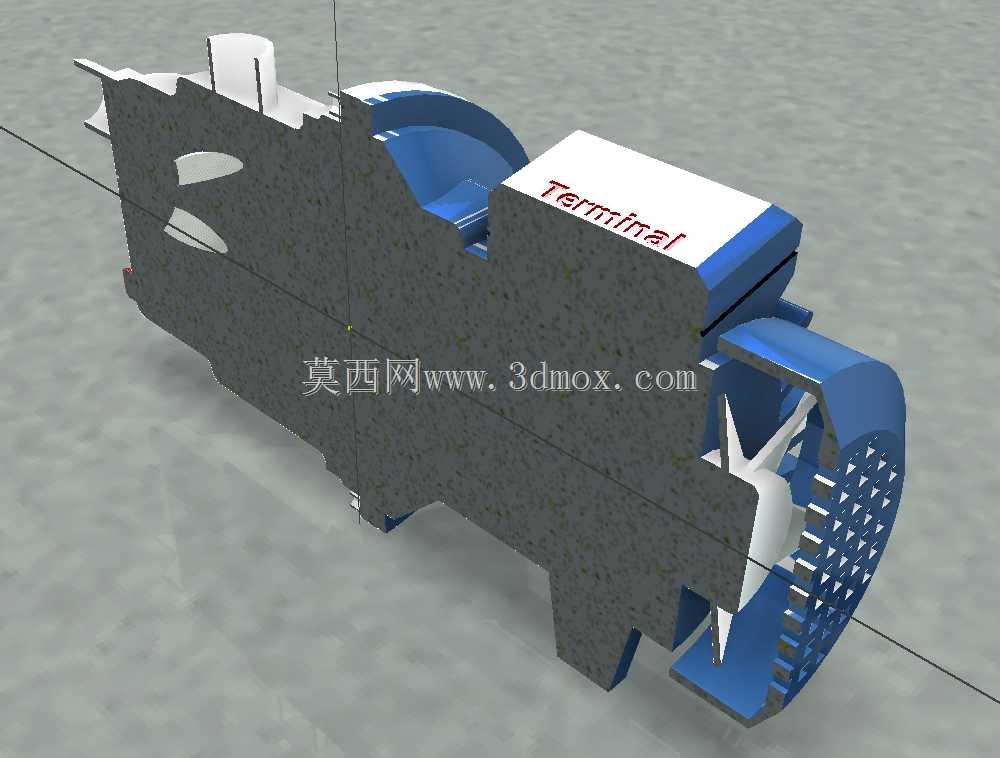

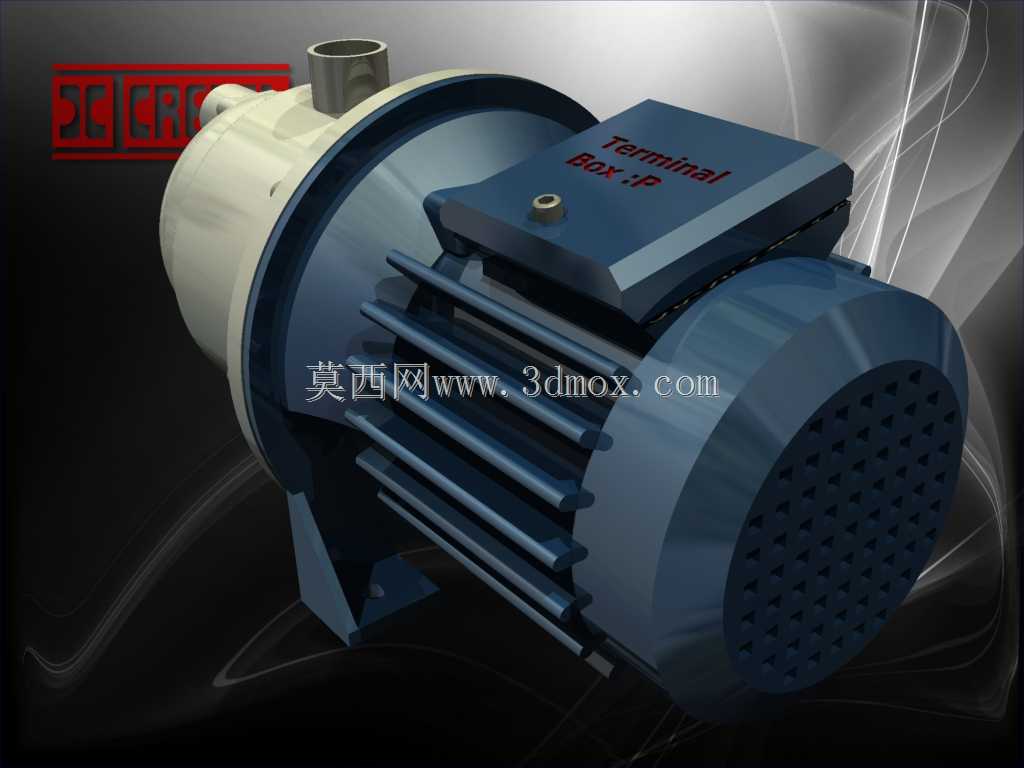

这款带不锈钢泵壳的卧式水泵，是民用给排水、轻工流体输送、小型化工循环场景中常用的流体增压输送设备，核心作用是对清洁水、低腐蚀性液态介质完成加压输送，可适配家庭供水增压、小型生产循环供水、设备冷却循环供水、园林喷灌供水等多类场景，相比普通铸铁泵壳的水泵，不锈钢材质的泵腔能更好抵御弱腐蚀介质侵蚀，同时避免长期输水过程中锈屑脱落污染介质，更适合对输送介质洁净度有一定要求的使用场景。从功能特性来看，该泵采用电机与泵体直联同轴的结构设计，省去了中间联轴器传动环节，整体结构紧凑，传动损耗更低，运行时的震动与噪音控制表现更优；泵体侧方设置上进下出的流道接口，进水口沿轴向延伸、出水口垂直向上布置，符合离心泵的流体流道设计逻辑，能让介质进入叶轮后获得稳定的离心力增压，减少流道内的紊流损耗，提升输水效率。设计过程中，首先围绕同轴直联的结构做了安装基准的统一，将电机前端法兰与泵壳连接法兰做了同轴度公差约束，保证电机输出轴与泵腔内叶轮的同轴度偏差控制在合理范围，避免运行过程中出现叶轮擦碰泵腔、轴封偏磨漏水的问题；泵壳采用冲压焊接成型的不锈钢结构，相比铸造泵壳拥有更光滑的内壁流道，能降低流体沿程阻力，同时不锈钢材质的壁厚可以做的更薄，在保证泵腔承压能力的前提下减轻整体设备重量。外形与安装边界方面，整机采用卧式底脚安装结构，底部的一体式安装脚座设置了两个长圆形安装孔，可适配一定范围内的安装位置偏差，方便现场安装固定；整机轴向长度控制在适配0.55-1.1kW功率段电机的尺寸范围，径向最大尺寸为电机散热外壳的外径，安装时需要预留电机尾部的散热通风空间，以及侧方出水口的管路连接操作空间，进水口与出水口均采用标准管螺纹接口，可直接对接同规格的民用输水管道，无需额外做转接配件。泵体前端设置了排气螺塞，首次开机使用时可以拧开螺塞排净泵腔内的空气，避免离心泵出现气缚无法正常抽水的问题；轴封位置采用机械密封结构，相比传统填料密封拥有更好的密封性能，能减少长期运行过程中的滴漏问题，降低日常维护的频次。电机部分采用封闭式风冷散热结构，外壳的散热筋沿轴向均匀布置，能在电机运行时通过自带的风叶带动空气流经散热筋，带走电机运行产生的热量，保证水泵可以长时间连续运行不会出现过热问题。
