方程式赛车推杆式前悬架车架结构设计

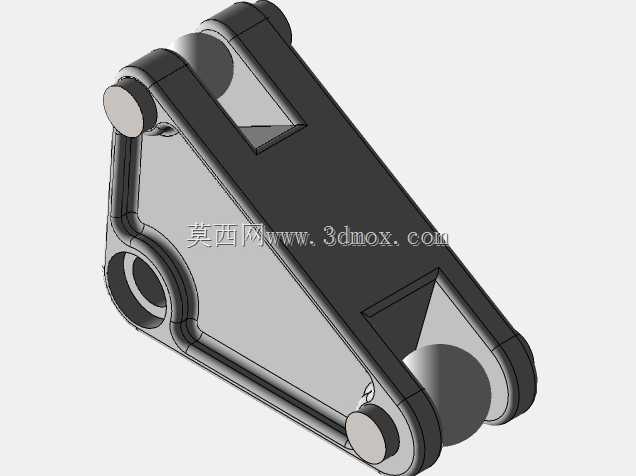

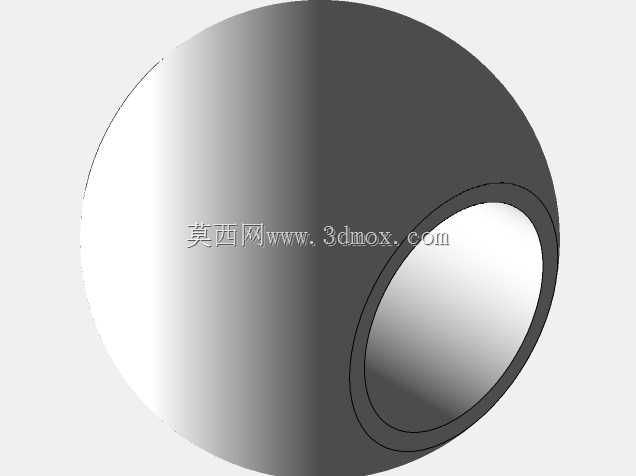

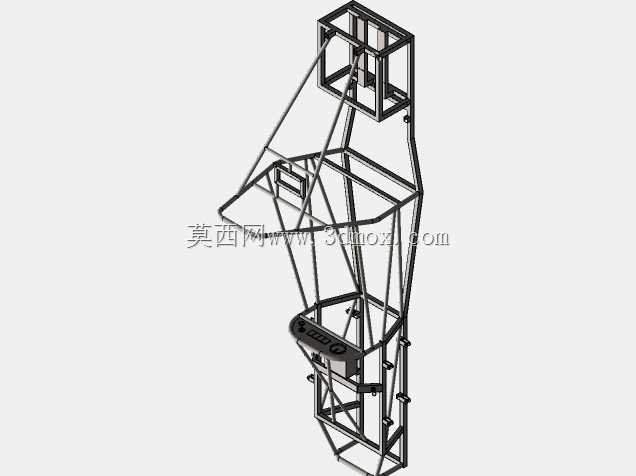

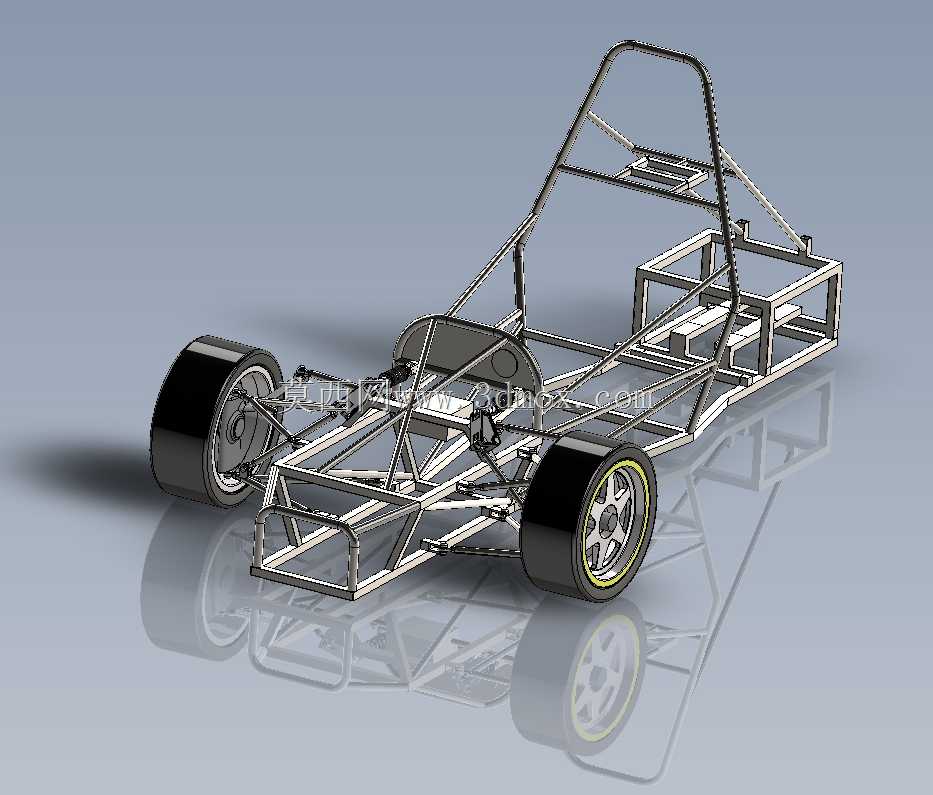

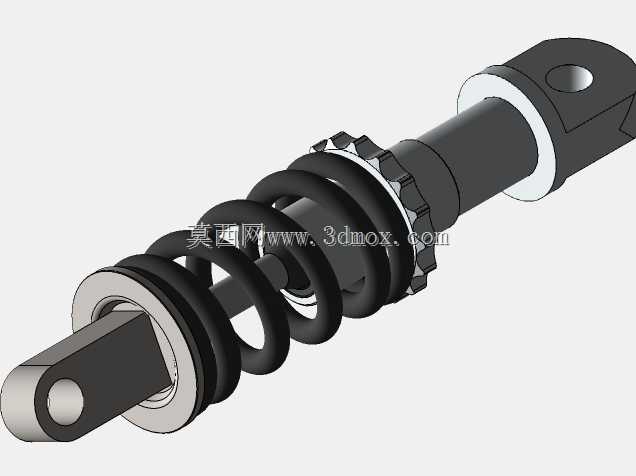

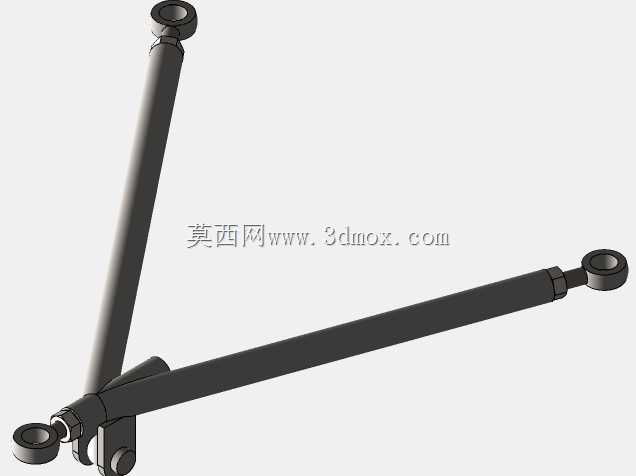

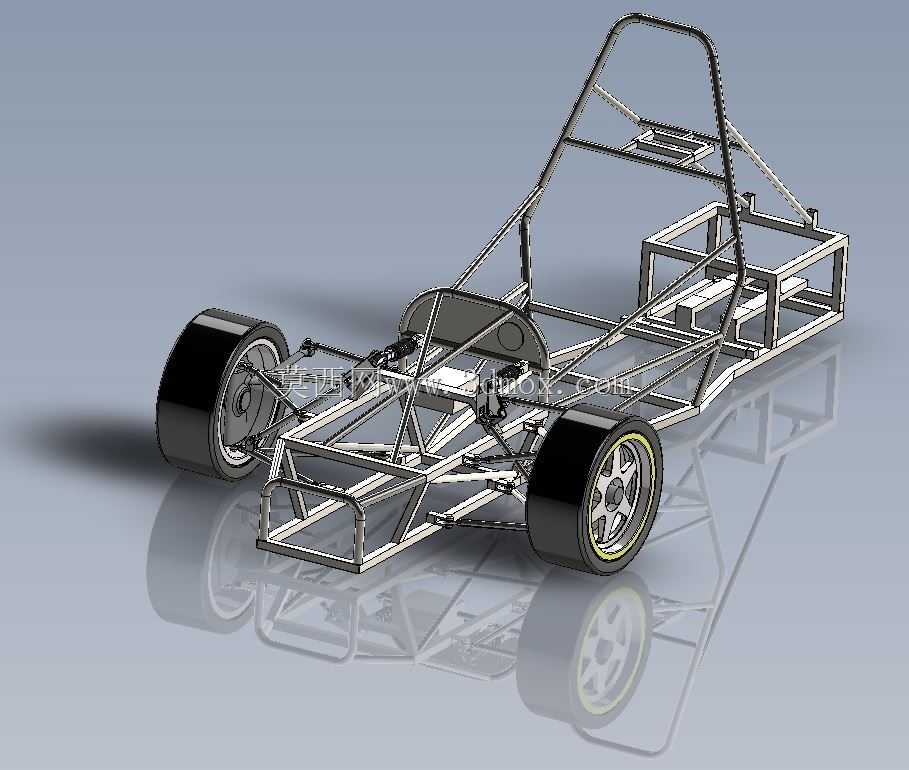

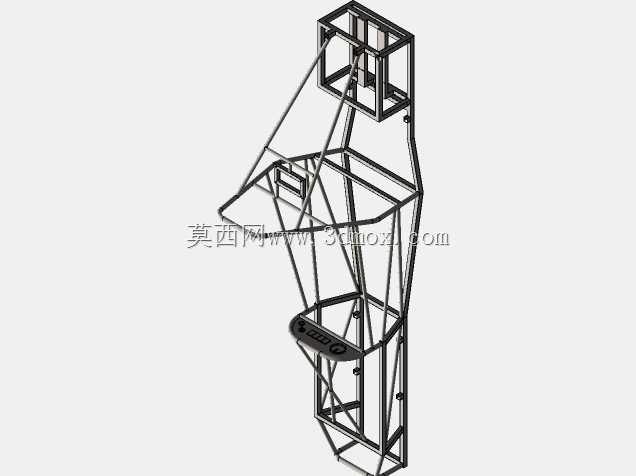

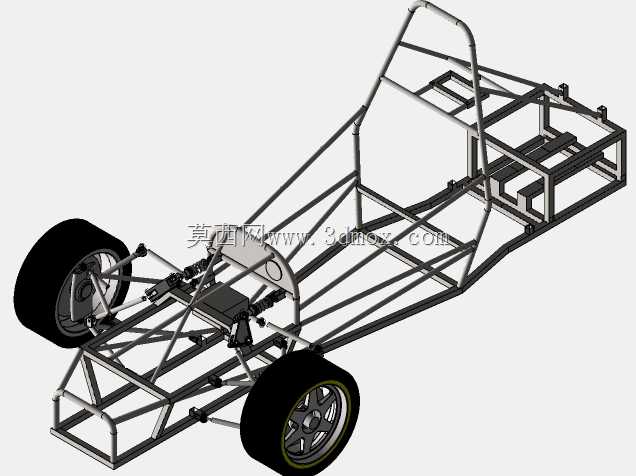

该结构面向大学生方程式赛事的赛车前端开发需求，聚焦赛车前部承载与行走系统的集成设计，核心服务于场地竞速类赛车的前部载荷传递、悬架导向与轮端运动控制场景，可直接用于方程式赛车的前部总成方案验证、悬架运动学仿真以及实车搭建的结构参考。在实际赛事应用中，该前端结构需要承接制动工况下的纵向冲击、过弯时的横向载荷转移，以及路面颠簸带来的垂向振动，同时为转向机构、制动管路、前部整流罩安装提供稳定的承载基础。从功能特性来看，这套推杆式前悬架布局通过推杆将轮端的垂向跳动传递至车架上部布置的减震器与弹簧组件，相比传统下摆臂直连减震的布局，能够有效降低簧下质量，优化减震器的受力角度，同时将减震组件集中布置在车架前部的高位区域，避免赛道路面飞石、积水对减震元件的损伤，也能为前部空气动力学套件的布置留出更多下部空间。设计思路上，整体以基础钢管桁架式车架为承载主体，通过不同管径的钢管焊接形成空间桁架结构，在保证前部扭转刚度的前提下尽可能削减冗余重量，悬架硬点的设定经过运动学校核，确保轮跳过程中前轮定位参数的变化处于合理区间，针对初始方案中存在的轮端过度旋转风险，在结构上预留了限位结构的安装位置，避免极限工况下悬架杆件与车架、轮辋发生运动干涉。在安装边界层面，前部车架的主安装环与后部座舱段的连接点位完全匹配标准方程式赛车的车架对接尺寸，轮端的转向节安装位兼容常见的赛车轮毂轴承单元，推杆上下端的球铰安装座预留了调节余量，可根据不同赛道的调校需求调整悬架初始几何参数，前部防滚架结构的轮廓尺寸满足赛事安全规则的空间要求，能够在发生前部碰撞或翻滚时为车手提供足够的生存空间，车架前部的预留安装位可直接固定制动总泵、转向机等核心部件，无需额外进行大规模的结构改制。
