阿尔法罗密欧156运动模拟SLA悬架结构

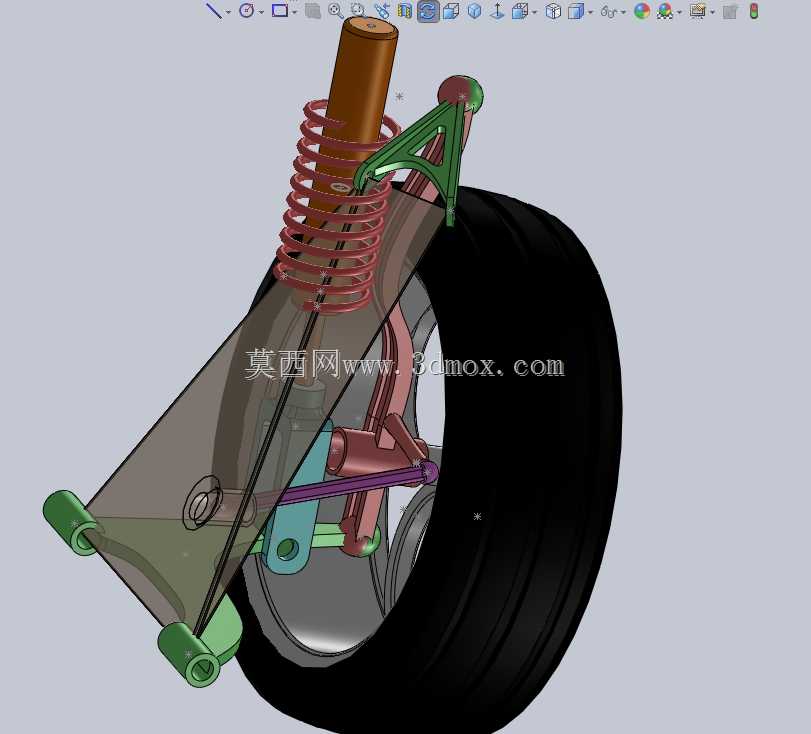

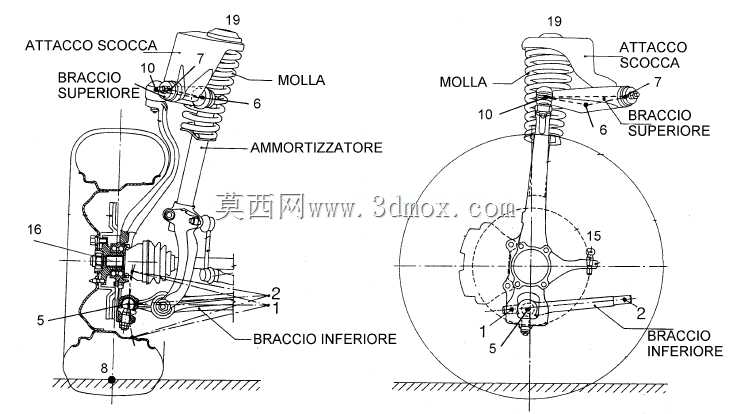

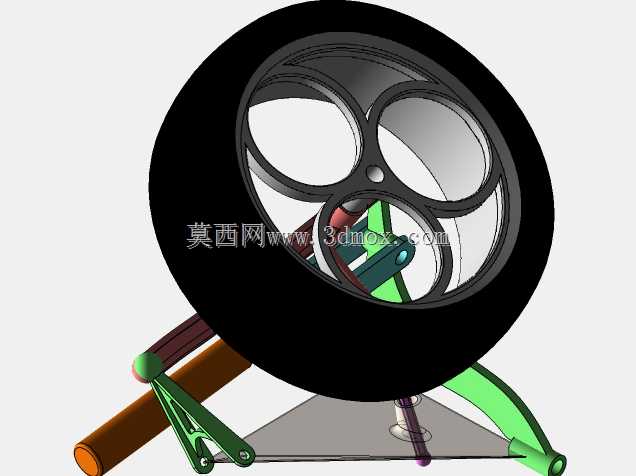

该SLA悬架结构主要面向乘用车底盘研发、整车动力学仿真、驾驶模拟设备搭建等应用场景，可直接用于车辆运动学与动力学特性验证环节，覆盖从前期底盘架构选型、硬点参数匹配到后期操控性能调校的全流程研发需求，也可适配驾驶模拟器的体感反馈机构搭建，为模拟驾驶场景提供真实的悬架运动响应支撑。作为乘用车前轮悬挂的核心承载与导向结构，这套SLA悬架承担着多重核心功能：一是连接车轮与车身副车架，传递路面作用于车轮的垂直、纵向、侧向多向载荷，缓冲路面颠簸带来的冲击震动；二是通过精准的硬点设计约束车轮跳动轨迹，在车轮上下运动过程中精准控制前束、外倾等定位参数的变化范围，保障车辆转向时的抓地性能与直线行驶稳定性；三是匹配螺旋弹簧与减震器的阻尼、刚度特性，过滤路面细碎震动的同时抑制车身侧倾、俯仰等不良姿态，兼顾驾乘舒适性与操控极限表现。设计过程中围绕短长臂结构的几何特性展开，上摆臂采用更短的控制臂长度，下摆臂采用更长的跨距布局，能够在车轮跳动时让外倾角产生更符合操控需求的变化趋势，减少轮胎接地面的侧向滑移，提升过弯时的轮胎接地面积。各摆臂的铰接点位置经过多轮运动学迭代优化，既避免了悬架运动过程中各部件的运动干涉，也让转向拉杆的运动轨迹与摆臂运动轨迹高度匹配，减少制动、加速工况下的转向干涉与方向盘抖动问题。结构上集成了转向节、螺旋弹簧、筒式减震器、上下控制臂、转向拉杆等核心部件，各部件的安装边界完全适配对应车型的轮舱空间，下摆臂的两个前、后安装点可直接固定在副车架对应支座上，减震器塔顶安装位匹配车身轮拱的安装平面，转向节中心孔位适配轮毂轴承的安装尺寸，轮辋安装面的偏距参数与原车轮胎规格完全匹配，可直接装配对应尺寸的轮胎轮辋组件。整套结构的运动行程覆盖车辆满载、空载、极限压缩、极限拉伸的全工况范围，各铰接点的摆动角度预留足够余量，不会在极限工况下出现部件磕碰、衬套拉扯超行程的问题，能够完整还原真实悬架在各种驾驶工况下的运动姿态与受力特性。
