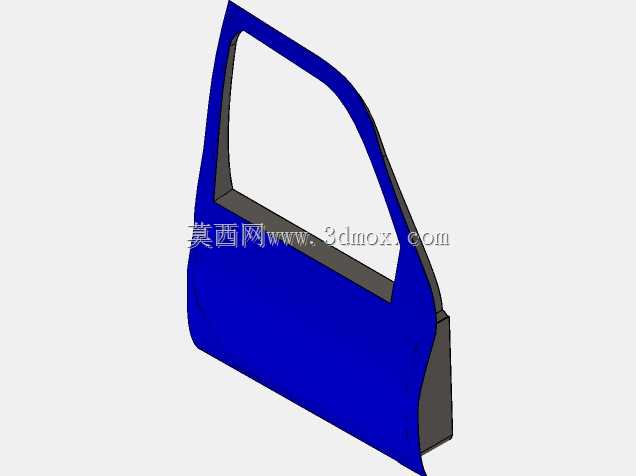

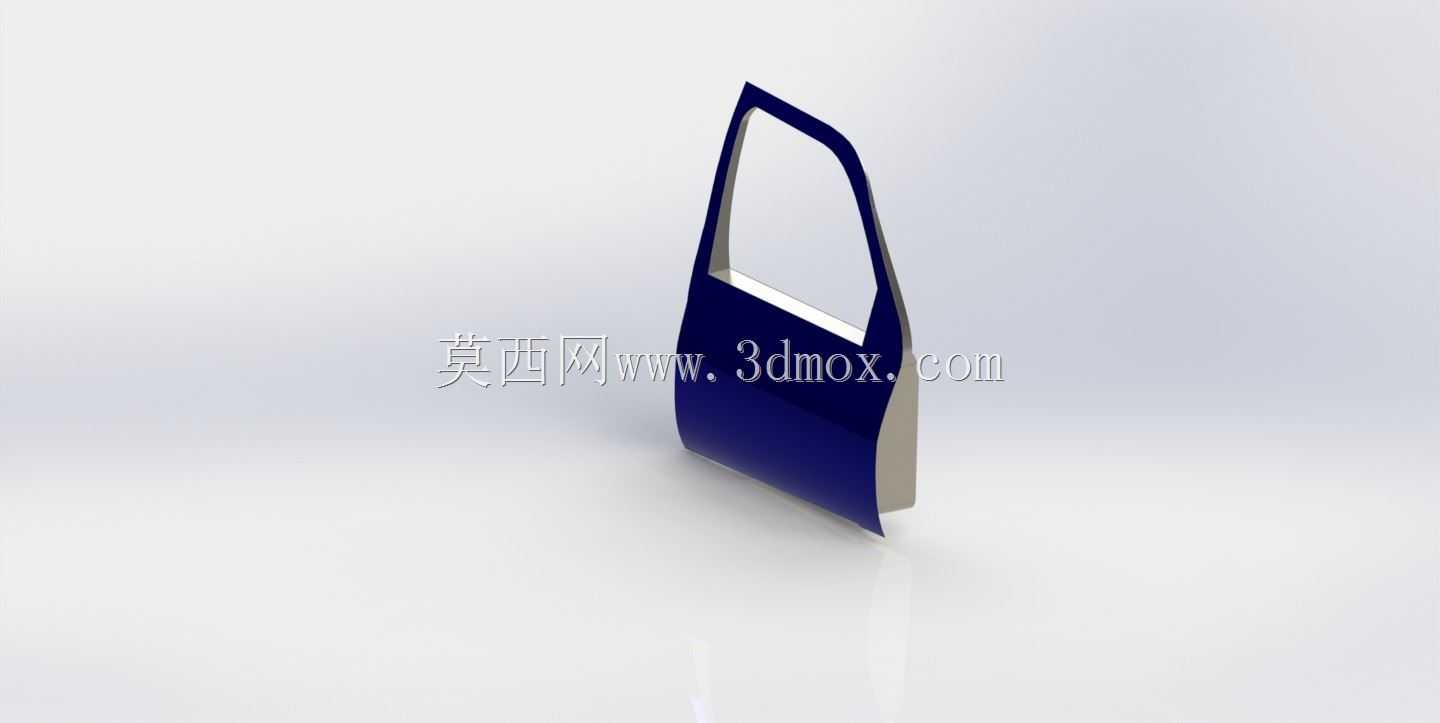

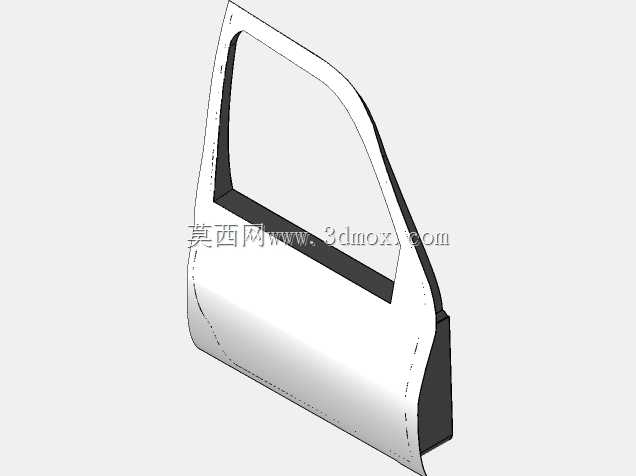

汽车前门内板钣金结构三维数模

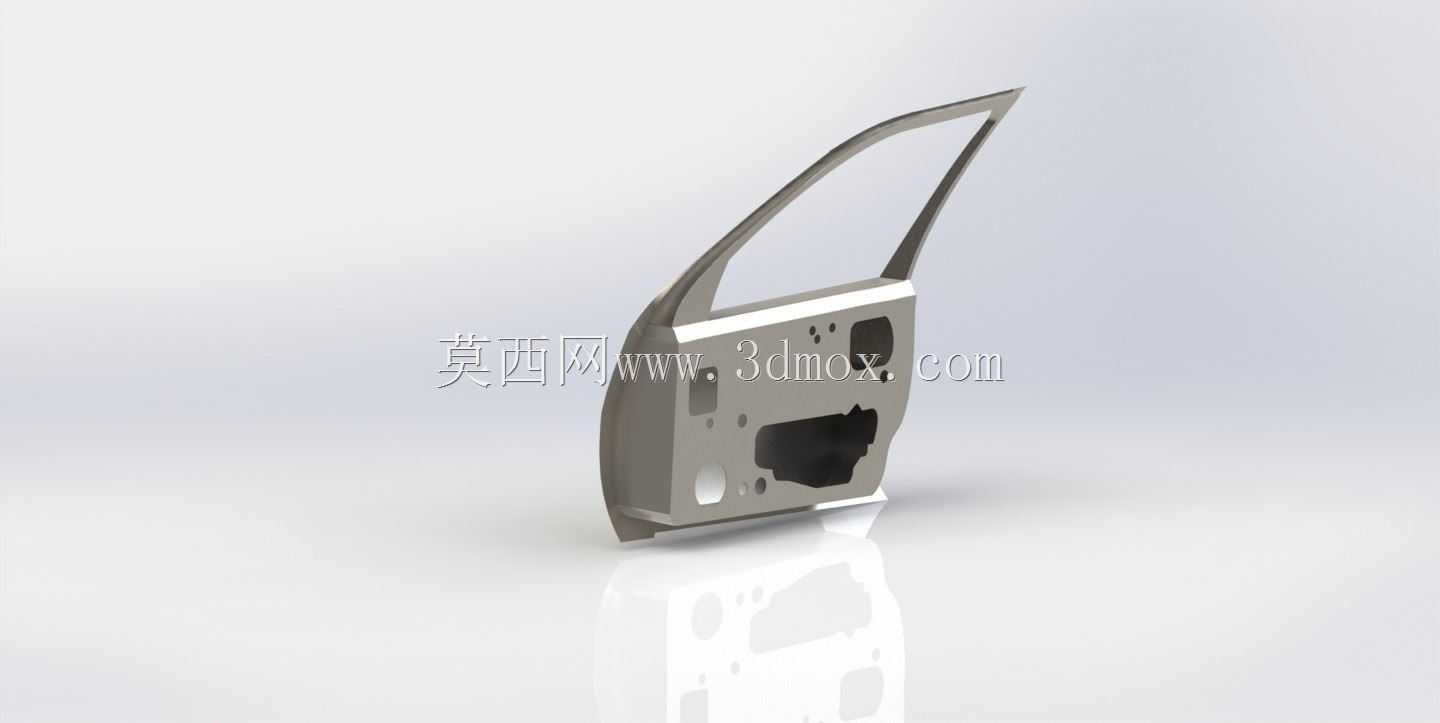

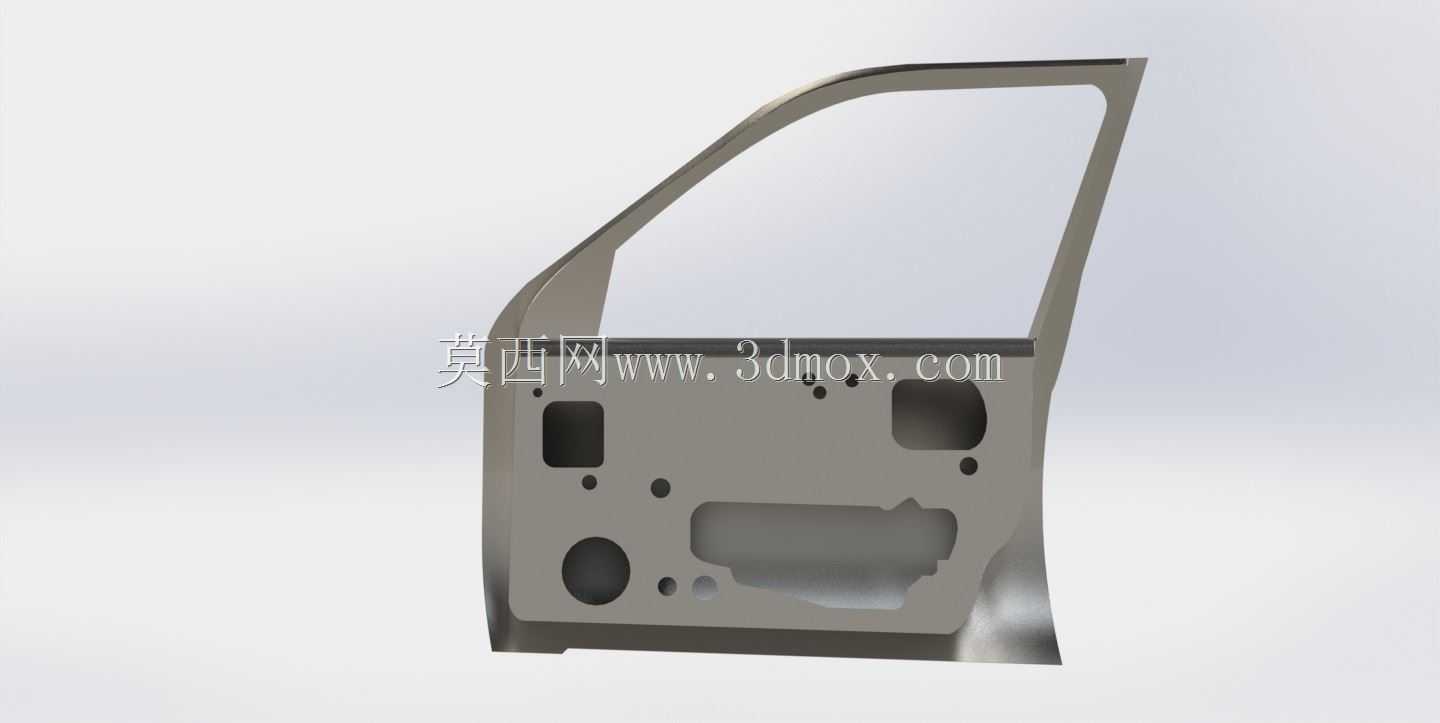

该轿门钣金结构模型主要应用于乘用车车身装配场景，是整车侧围开闭件系统的核心承载构件，承担着连接车身侧围、安装车门附属配件、保障侧方碰撞安全、隔绝车外噪音与雨水侵入的核心作用，在整车生产环节中属于焊装、总装工序的关键配套部件，直接影响整车的NVH表现、侧碰安全性能与车门开闭耐久表现。从功能特性来看，该模型完整还原了车门内板的安装点位布局，上部预留的车窗安装边界可匹配升降器导轨与玻璃密封条的装配需求，板件上分布的不同规格开孔与沉台结构，分别对应门锁机构、玻璃升降器、车门扬声器、内饰卡扣、线束走线、防撞梁安装点的固定需求，所有安装孔位的位置度均按照整车装配公差要求设计，可保证后续装配环节中各附件的匹配精度，避免出现装配干涉、卡扣错位、功能件卡滞等问题。在设计思路上，该模型采用基于曲面重构的正向设计逻辑，以车门A柱、B柱、门槛梁、车顶侧梁的安装边界为约束基准，先构建车门整体的外轮廓曲面，匹配整车侧面的造型腰线与曲面弧度，保证车门关闭后与侧围外板的面差、间隙均匀一致，符合整车外观的DTS匹配要求；内板结构采用不等厚钣金的加强筋布局设计，在门锁安装区、铰链固定区、防撞梁连接区等受力集中位置设置局部沉台与加强凸台，在控制整体钣金重量的前提下提升局部结构强度，兼顾轻量化要求与结构刚度需求，同时内板下部预留的大尺寸检修开口，可满足售后环节中车门内部附件的检修与更换需求，无需整体拆解车门即可完成升降器、门锁等部件的维护操作。从外形尺寸与安装边界来看，该模型完整还原了前门的整体轮廓尺寸，前端匹配前翼子板的安装间隙，后端匹配B柱的密封面，上部贴合车顶侧梁的弧度，下部与门槛梁的密封面完全贴合，铰链安装面的角度与位置严格按照车身铰链安装点坐标设计，可保证车门开闭过程中的运动轨迹无干涉，密封条安装槽的深度与宽度符合常规车用密封条的装配尺寸要求，可保证车门关闭后的密封性能，所有安装点位的坐标均与整车坐标系对齐，可直接导入整车装配数模中进行干涉检查与装配模拟，为车身结构验证、附件匹配设计提供可靠的三维数据支撑。
