内啮合行星轮系传动结构设计

这套行星齿轮传动结构，是机械传动领域应用极为广泛的减速增扭核心部件，常见于工程机械行走驱动、风电增速箱、工业机器人关节传动、新能源汽车电驱系统、自动化生产线输送设备等对传动效率、空间占比、承载能力有较高要求的场景中，能够在紧凑的安装空间内实现大传动比的动力传递，同时具备运行平稳、抗冲击载荷能力强的特点。

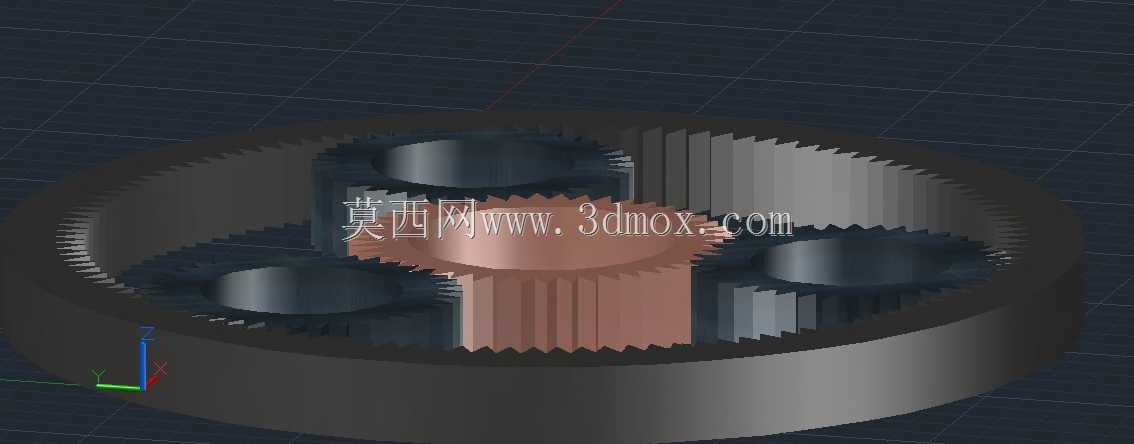

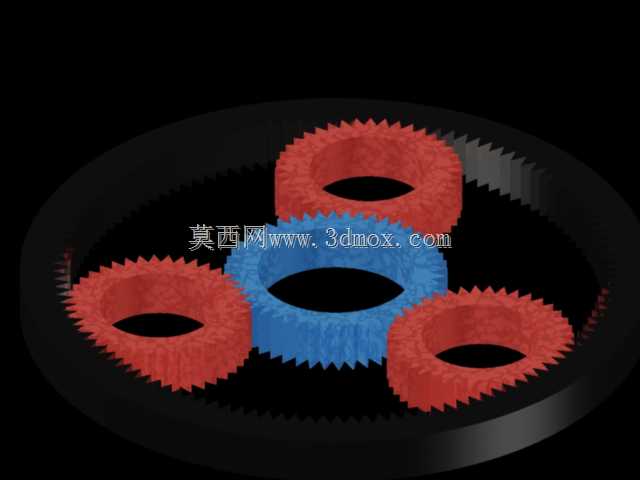

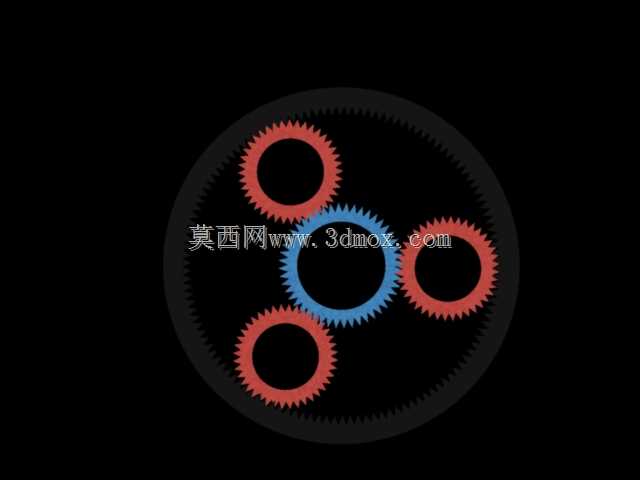

从结构功能来看，这套轮系包含外齿太阳轮、周向均布的多个行星轮、内侧带齿的固定内齿圈，以及承载行星轮的行星架四个核心部分。动力从太阳轮输入后，会同时驱动多个行星轮沿内齿圈做公转与自转复合运动，最终通过行星架将整合后的动力输出，相比传统定轴轮系，多行星轮共同分担载荷的设计，能让单个齿轮承受的啮合应力大幅降低，同等功率密度下整体体积可缩小三分之一以上，传动效率可维持在较高水平。

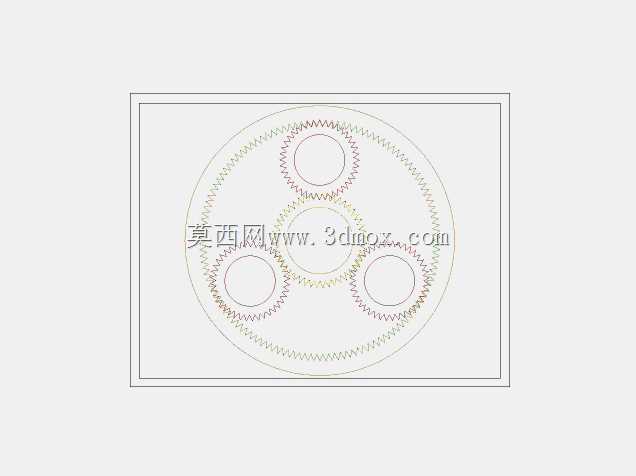

设计过程中，首先需要匹配应用端的传动比需求，确定太阳轮、行星轮、内齿圈的齿数配比，保证各轮齿模数一致、压力角统一，满足正确啮合条件；同时要验算行星轮的均布安装条件，确保多个行星轮能够均匀装配在太阳轮与内齿圈之间，不出现卡齿、装配干涉问题。齿形设计上采用渐开线齿廓，保证啮合过程中传动比恒定，减少运行过程中的冲击与噪音，齿宽参数结合额定传递扭矩核算，避免齿面接触疲劳、齿根弯曲疲劳失效。

外形与安装边界方面，整体结构为同轴式圆柱布局，输入轴与输出轴保持同一轴线，外部以内齿圈的外圆柱面作为安装基准面，可直接嵌入设备的传动腔体内，输入端通过键连接与动力源输出轴配合，输出端通过行星架的连接法兰与负载端对接，安装时需保证各齿轮副的啮合侧隙在合理区间，既要避免侧隙过小导致运转卡滞、温升过高，也要防止侧隙过大带来传动回差，影响精密传动场景下的定位精度。行星轮通过轴承安装在行星架的支撑销轴上，设计时预留了润滑介质的流通通道，可保证啮合齿面与转动轴承持续得到润滑，延长整体结构的使用寿命，适配长时间连续运转的工业工况需求。
