大型重载工程机械多挡位齿轮箱结构设计

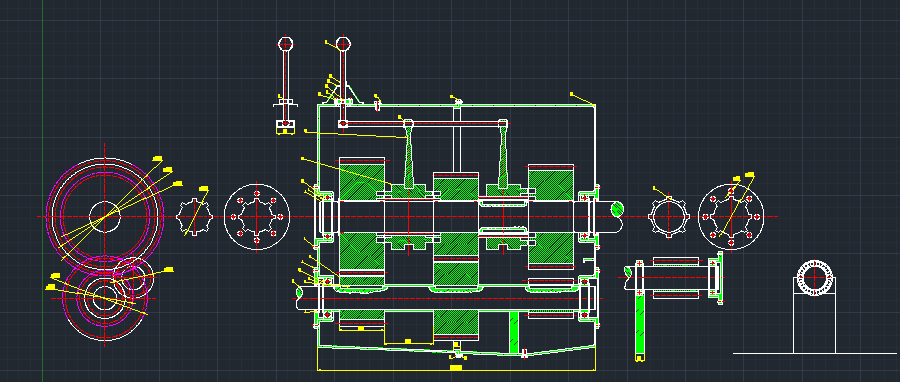

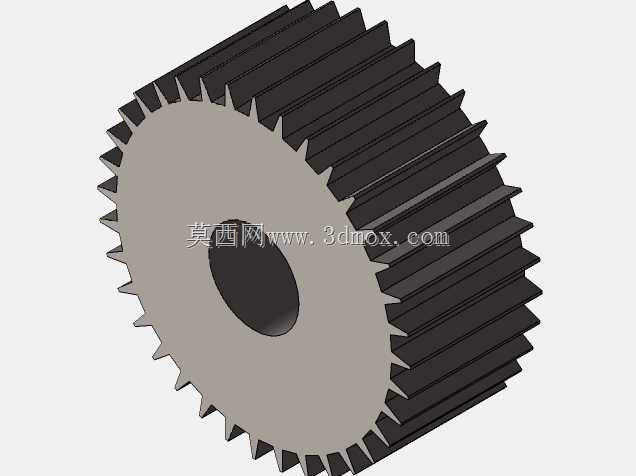

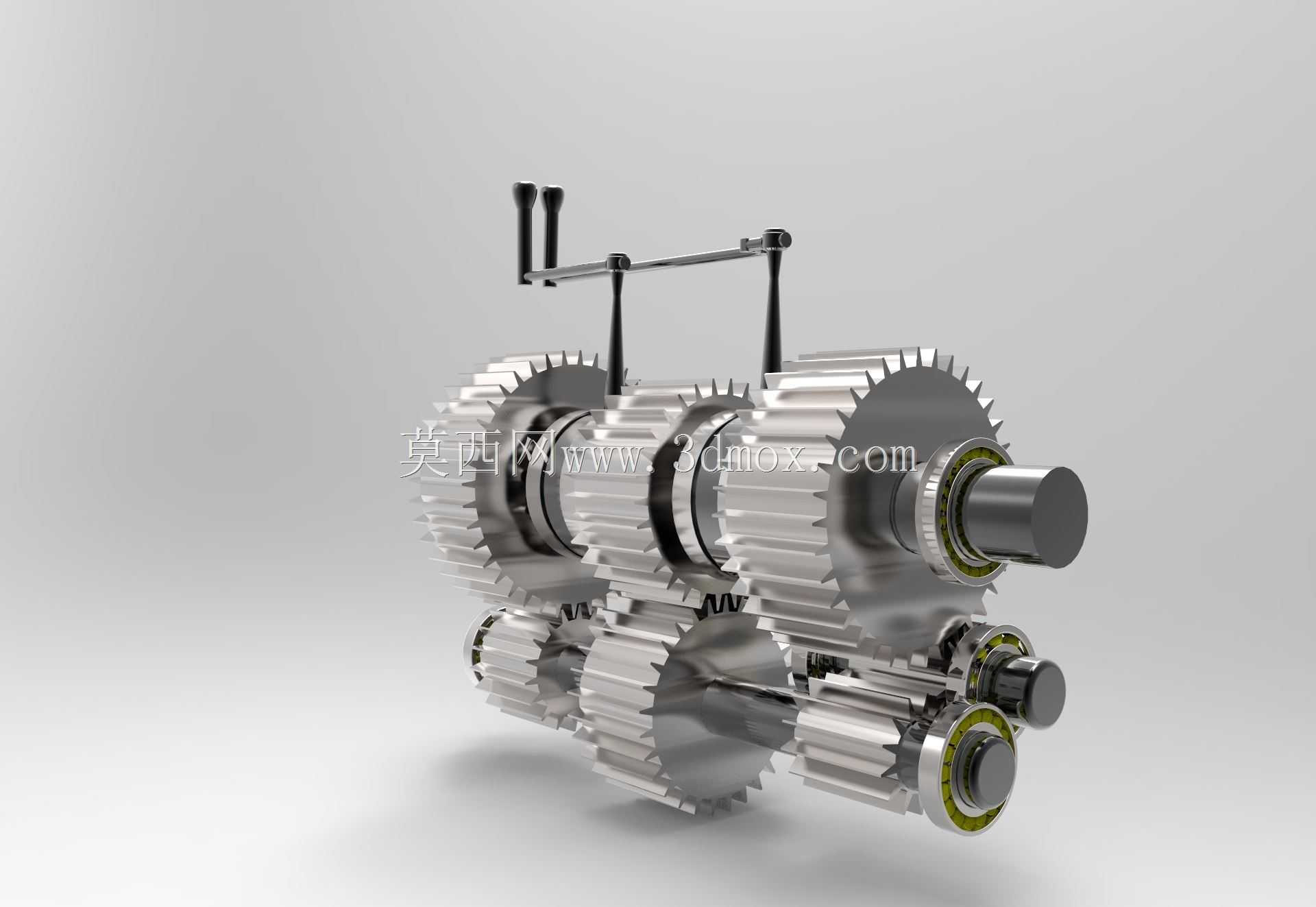

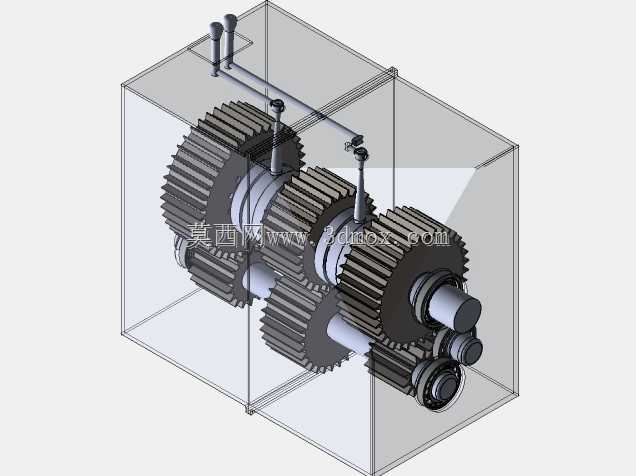

这款齿轮箱主要面向大型重载工程机械的动力传输场景，适配卡特彼勒类大马力工程作业设备，可在矿山开采、基建施工、重型物料转运等高强度作业环境下稳定运行，承担发动机动力输出端与行走、作业执行机构之间的转速匹配、扭矩放大与动力换向核心功能，能够在高负载、强冲击、连续长时间作业的工况下，保障动力传递的平稳性与可靠性，避免动力中断或传动部件过载损坏。从功能特性来看，该齿轮箱采用多轴平行布置的传动结构，设置多组不同传动比的齿轮副，可实现多个挡位的动力输出切换，匹配设备不同作业状态下的转速与扭矩需求：低速挡位可输出大扭矩，满足设备重载爬坡、硬质土层切削、重型载荷拖拽等大负载作业要求；高速挡位可适配设备长距离转场行驶的高转速需求，兼顾作业效率与转场机动性。箱体采用剖分式结构设计，上下箱体通过精密定位与高强度螺栓连接，既保障了箱体整体的结构刚度，抵抗齿轮啮合产生的径向与轴向载荷，也便于内部齿轮、轴系、轴承等部件的装配与后期维护检修。设计过程中，工程师充分考虑了重载工况下的载荷分布特性，对各齿轮副的齿面接触强度、齿根弯曲强度进行了针对性校核，齿轮采用斜齿布置形式，相比直齿传动具备更高的重合度，传动过程更平稳，可有效降低重载下的啮合冲击与运行噪音；轴系设计采用多支点轴承支撑布局，合理匹配不同位置的轴承类型，输入输出端设置可靠的密封结构，防止箱体内润滑油泄漏，同时阻挡外部作业环境中的粉尘、泥沙进入箱体内部，避免齿轮与轴承的异常磨损。在安装边界设计上，该齿轮箱预留了与发动机飞轮壳精准对接的安装定位止口，侧面与底部设置多组标准化安装固定点位，可直接适配对应型号工程机械的车架安装空间，输入轴、输出轴的轴伸尺寸、连接法兰规格均匹配通用重载工程机械的接口标准，无需额外改装即可完成装配对接；箱体顶部设置透气装置与注油口，底部设置放油口，侧面预留油位观察与传感器安装位置，可实时监测箱内润滑油状态，日常维护操作便捷。整体结构布局紧凑，在有限的安装空间内实现了大传动比覆盖与高扭矩承载能力，各传动部件的润滑路径经过优化设计，可保证齿轮啮合点与轴承位置在不同作业姿态下都能获得充分润滑，延长部件使用寿命，适配大型工程机械复杂多变的作业姿态与极端作业环境。
