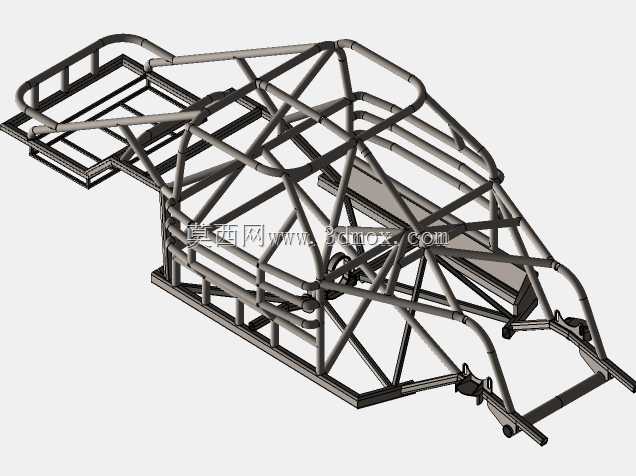

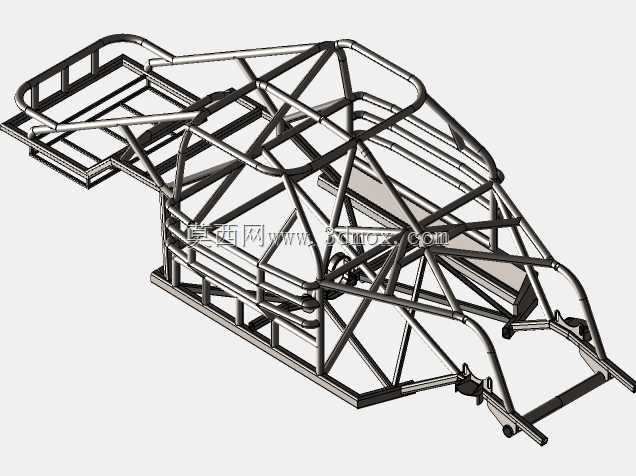

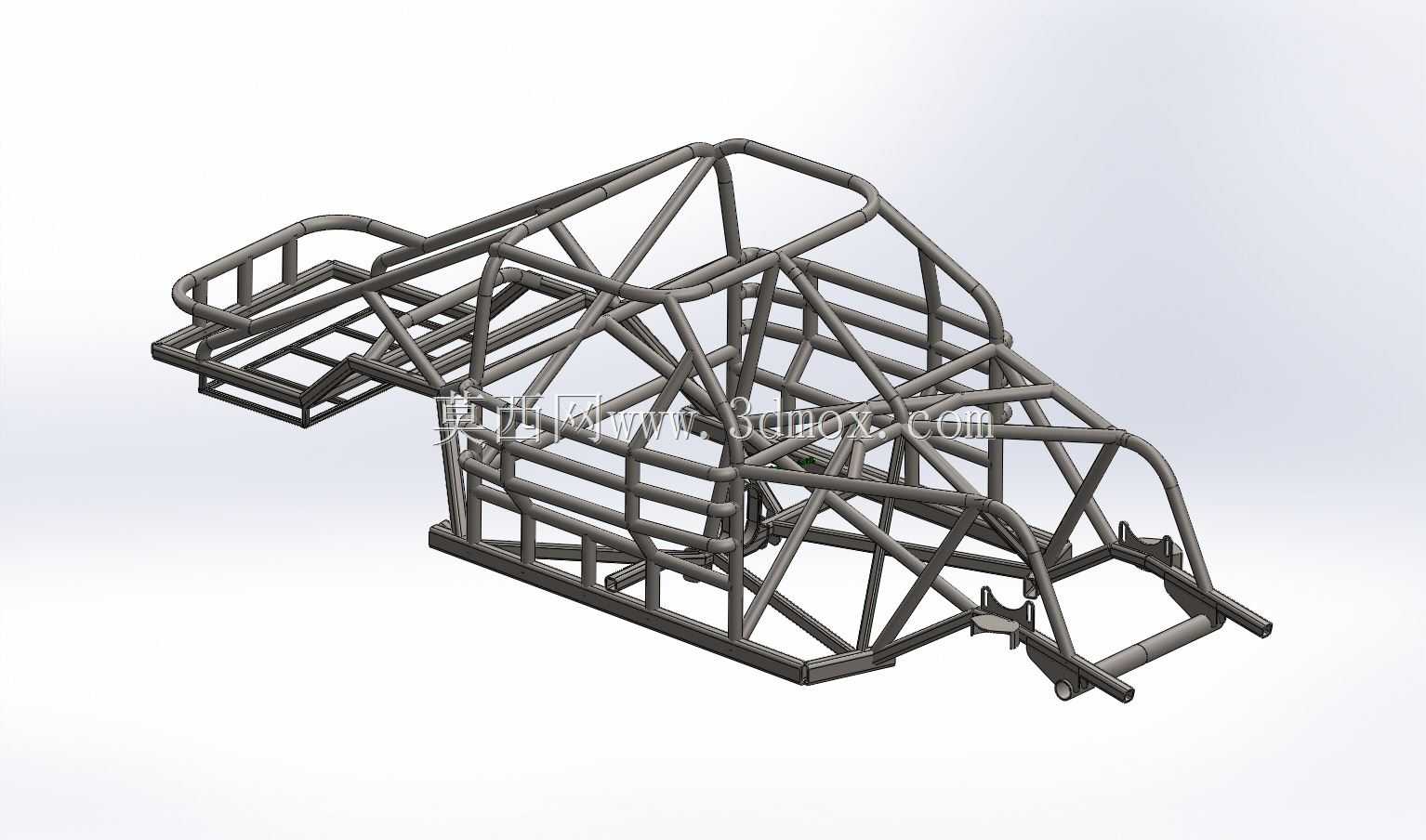

Nascar赛车钢管焊接式承载车架结构

该结构是专为Nascar赛事场景设计的钢管焊接式承载车架，是赛车整车的核心承载基体，主要应用于场地竞速类赛车的整车搭建环节，承担着连接动力总成、悬架系统、转向机构、制动系统以及防护驾乘人员的核心作用，是赛车在高速竞速、激烈碰撞工况下保障结构强度与人员安全的核心部件。在实际赛事应用场景中，该车架需要承受高速过弯时的侧向载荷、急加速急制动的纵向冲击、路面颠簸带来的垂向振动，以及意外碰撞时的冲击力，因此整体结构采用高强度钢管通过空间桁架结构排布，最大化实现轻量化与结构强度的平衡。从功能特性来看，该车架采用空间管阵式布局，前部预留了动力总成的安装点位，可适配大排量赛事专用发动机与变速器的安装固定，两侧设置了悬架安装支座，能够匹配赛事专用的长短臂悬架结构，保证车轮定位参数在激烈驾驶工况下的稳定性；中部为驾乘舱区域，环绕式的钢管结构形成了完整的防滚笼结构，在车辆发生翻滚、侧向碰撞时能够为驾乘人员预留足够的生存空间，避免舱体变形侵入生存区域；后部设置了燃油系统、冷却系统的安装固定位，同时预留了后悬架与差速器的安装接口，保证传动系统的安装精度。设计思路上，整体采用三维草图驱动的钢管排布设计，以整车总布置的硬点为基准，优先保证核心安装点的位置精度，钢管的走向充分考虑受力传递路径，将各个方向的载荷通过连续的管架结构分散到整个车架，避免局部应力集中；焊接节点处采用相贯线贴合的焊接设计，保证钢管之间的连接强度，减少焊接应力集中的问题。从安装边界来看，车架前部的安装点横向间距、纵向位置严格匹配赛事规则要求的动力总成安装尺寸，中部驾乘舱的内部空间满足赛事安全规范对驾乘人员活动空间的要求，两侧的悬架安装点坐标严格按照悬架K&C特性设计的硬点位置布置，后部的安装接口能够适配赛事专用的传动与冷却组件，整体外廓尺寸符合Nascar赛事对赛车整车尺寸的规则限制，既保证了各个系统的安装兼容性，也满足赛事的合规要求。
