手动可调式杠杆夹紧工装结构

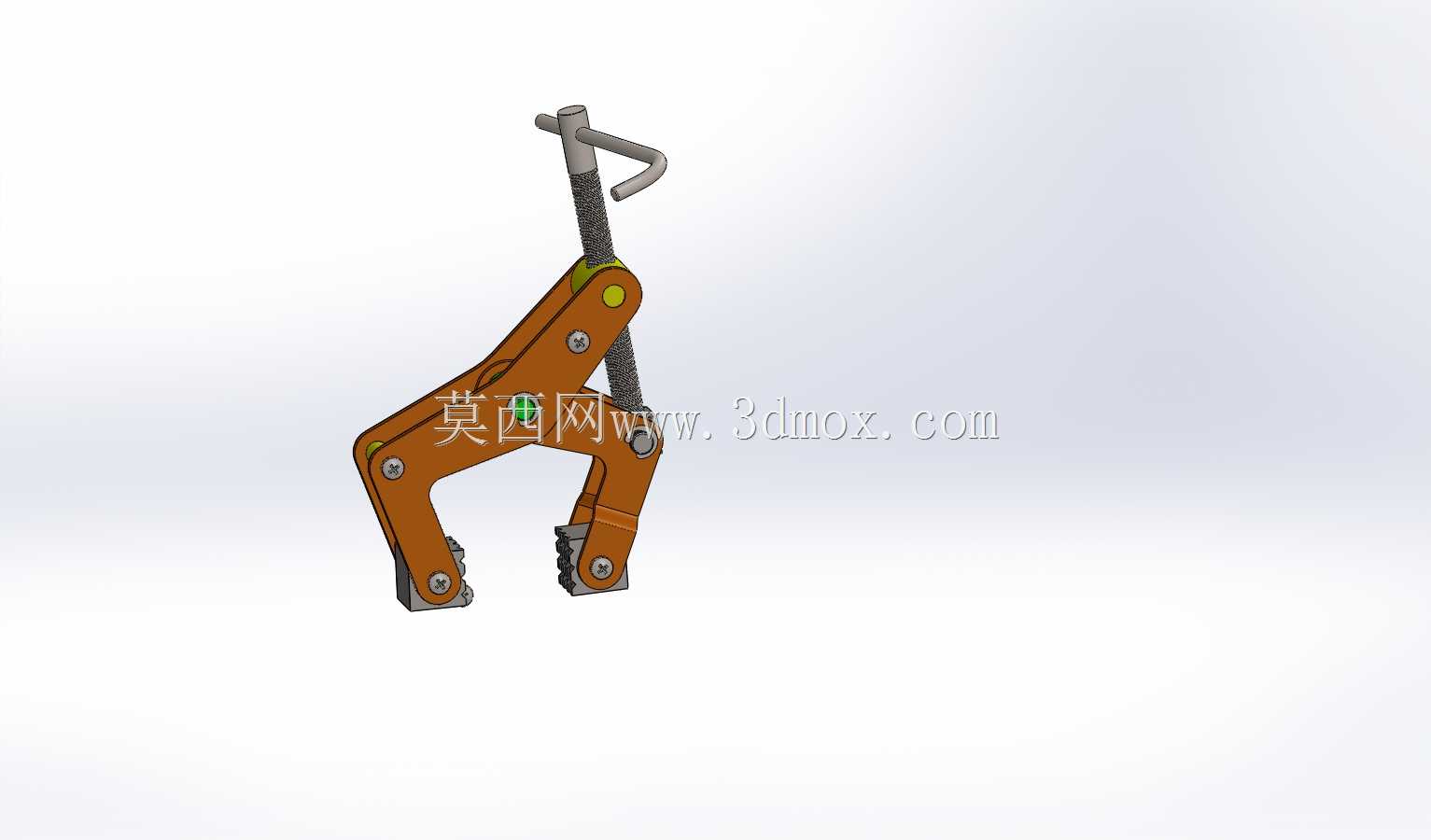

　　这套夹紧机构面向中小尺寸工件的临时定位与装配辅助场景，常见于焊接工位的小件拼搭、机加工序间的划线找正、维修现场的部件固定，以及装配线上需要快速开合的辅助压紧环节。结构采用双臂杠杆夹爪作为执行端，两根夹臂通过中部销轴形成剪式开合关系，末端夹持面布置可更换的压块，压块与工件接触位置预留齿形或防滑纹路，在夹持钢件、铝件或型材时能降低滑移风险。顶部的T形旋拧手柄配合螺杆提供夹紧力，螺杆穿过上部铰接座后与夹臂联动，旋转手柄时螺杆轴向进给，改变两支点间距，从而带动夹爪收拢或张开；手柄末端的弯钩形态兼顾手动施力和悬挂收纳，操作时不需要额外气源、电源或液压站。

　　从设计思路看，机构把力放大、行程补偿和自锁趋势集中在较少零件上：夹臂承担主要弯矩，销轴位置决定杠杆比，螺杆负责微调与持续保压，铰接处的垫圈和衬套区域用于控制转动间隙。夹臂上的多组孔位不仅是装配连接点，也为不同开度、不同压块位置提供调整基础。外形上，整体处于立式紧凑布局，夹爪位于下部，操作手柄位于上部，适合在工作台面、工装板或焊接变位机旁使用；安装边界主要受夹臂张开高度、夹爪开口宽度和手柄旋转半径约束，布置时需要在手柄周向保留手部操作空间，并避免夹臂展开后与相邻定位块、靠山或传感器干涉。

　　实际建模时，夹臂应按钣金或焊接件思路表达折弯轮廓与加强形态，销轴、螺杆、压块分别建立独立零件，便于检查运动包络和装配关系。夹持面需要根据工件硬度选择钢质压块、铜质软垫或聚氨酯垫，防止压伤已加工表面。该结构不追求大吨位夹紧，而强调便携、快速、可重复调整，适合多品种小批量生产中频繁换型的工位。
