汽车臂式转向拉杆总成结构设计

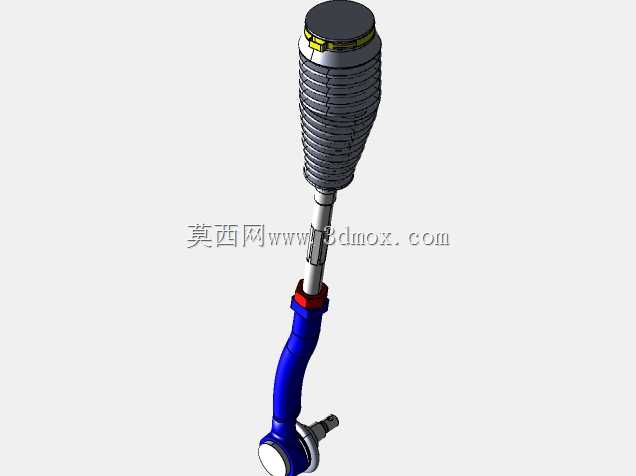

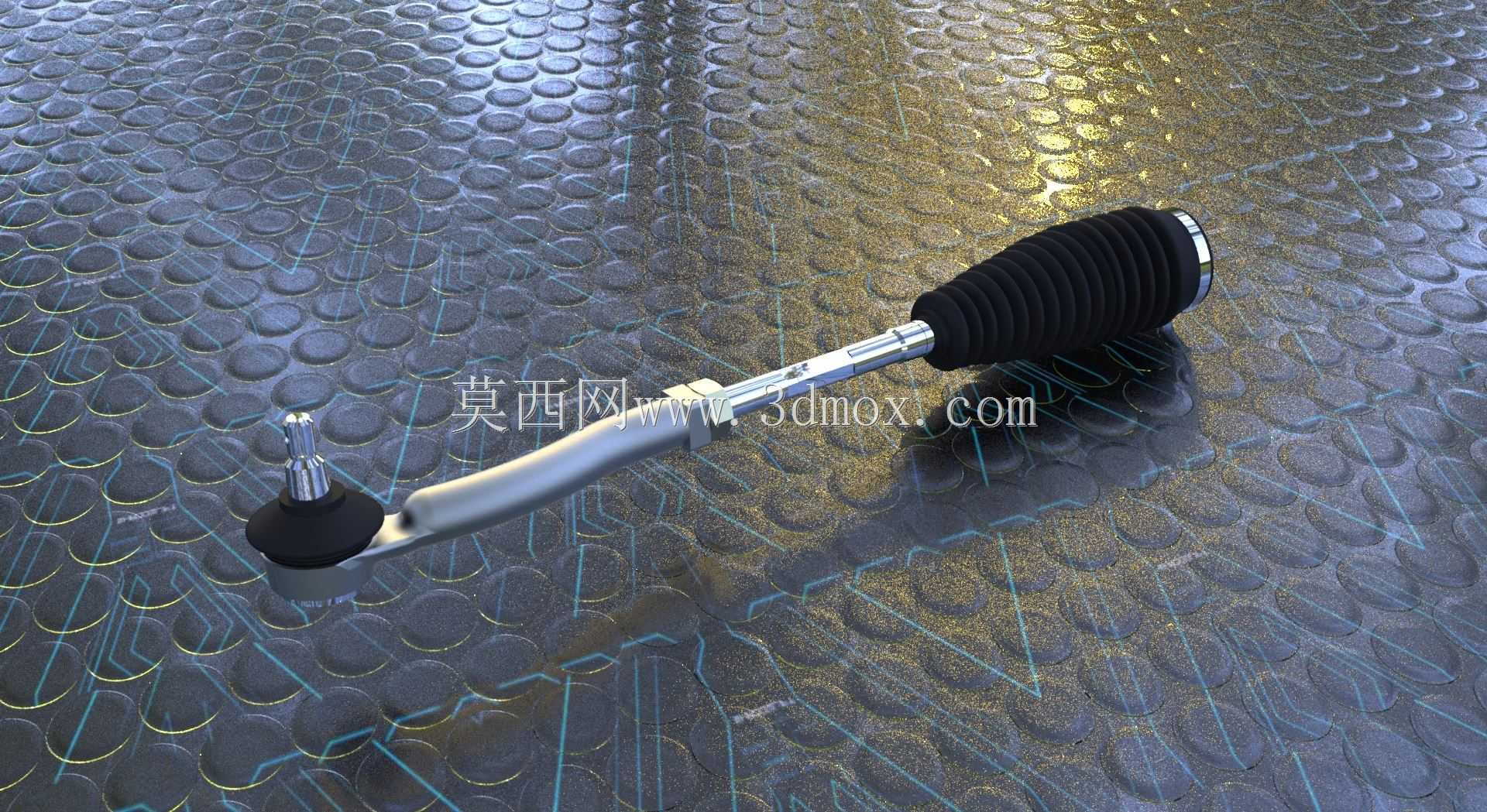

该臂式转向部件是汽车底盘转向系统中的核心传力构件，主要应用于乘用车辆、轻型商用车辆的转向传动链路中，承担着将转向器输出的摆动扭矩转化为车轮偏转动作的关键作用，是连接转向器输出端与转向节臂的核心传力单元，直接决定车辆转向操作的响应精度与行驶过程中的方向稳定性。在实际整车装配场景中，该部件一端通过带锥度的球头销与车轮侧的转向节臂刚性铰接，另一端通过内螺纹结构与转向器的齿条输出端紧固连接，外部配套的波纹橡胶防尘套紧密包覆在齿条啮合段外侧，能够在车辆行驶过程中有效阻挡路面飞溅的泥水、沙尘、碎石碎屑进入转向器内部啮合副，避免齿条与齿轮的异常磨损失效，大幅延长转向系统的整体维护周期。从功能特性来看，该部件的球头结构采用多向自由度铰接设计，能够自适应车辆行驶过程中悬架上下跳动带来的连接端角度变化，避免转向传动链路出现运动卡滞、干涉别劲的问题，同时杆身采用变截面弧形结构设计，既避让了底盘布置中的副车架、稳定杆、制动管路等周边部件，又通过合理的截面选型保证了杆身的抗弯、抗扭强度，在车辆经过颠簸路面、紧急转向、极限避让等大载荷工况下，不会出现杆身塑性变形、连接松脱的安全隐患。在设计思路层面，该部件的尺寸链匹配完全围绕整车转向梯形的几何参数展开，球头销的锥度规格、杆身的有效长度、两端连接点的中心距均经过转向运动学仿真校核，既保证转向过程中左右车轮的偏转角度符合阿克曼几何特性，减少轮胎的异常偏磨，又严格控制了转向系统的自由行程，让驾驶员的转向操作能够获得线性、直接的路感反馈。安装边界方面，该部件的球头销锥面与转向节锥孔的配合公差、锁紧螺母的拧紧力矩范围、防尘套的卡箍安装位置都有明确的设计约束，装配时不需要对周边底盘部件进行大范围拆卸，能够适配多数前置前驱车型的麦弗逊式前悬架布置空间，杆身表面采用防锈镀层处理，能够适应沿海高盐雾、北方冬季融雪剂腐蚀等复杂使用环境，长期使用下不会出现表面锈蚀、强度衰减的问题。
