牛顿摆碰撞演示装置结构设计

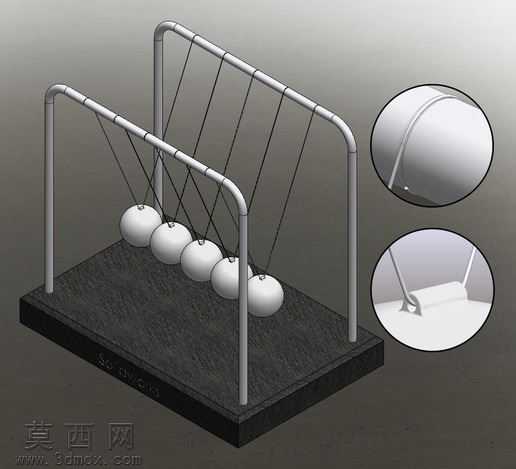

本作品为牛顿摆碰撞演示装置的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械结构设计逻辑，对装置的各个组成部件进行1:1等比例还原，确保各部件装配关系精准无干涉。装置主体由矩形配重底座、两组对称弧形金属支架、悬挂吊线、五枚等规格实心摆球四个核心部分构成。建模阶段首先完成底座的特征构建，底座采用深色哑光硬质材质设计，底部做平整处理保证放置稳定性，表面预留支架安装定位槽，确保支架安装位置精度。支架部分采用圆管弯折成型的弧形结构，建模时通过扫描特征完成圆管路径的拟合，还原金属管材弯折后的流畅弧度，支架与底座采用嵌入式装配结构，保证连接强度。悬挂结构采用细吊线设计，建模时通过细线特征模拟柔性吊绳的悬挂状态，每枚摆球对应两根对称吊线，吊线顶端固定在支架横梁的等距定位点上，确保所有摆球悬挂后球心处于同一水平高度，相邻摆球静止时刚好保持球面接触无挤压间隙。摆球采用等直径等质量的实心球体设计，建模时保证球体的圆度公差，还原金属摆球的规整形态。材质渲染阶段，底座采用深色磨砂哑光材质，模拟高密度硬质基座的厚重质感，支架与摆球采用亮面金属材质，添加适度的环境反射效果，还原金属构件的光洁质感，吊线采用半哑光深色细线材质，弱化吊线的视觉存在感突出摆球主体。渲染时搭配柔和的影棚光照环境，添加两处局部放大细节视图，分别展示支架横梁的管材衔接结构、吊线与摆球的连接固定结构，清晰呈现装置的细节构造。设计过程中重点考量摆球的碰撞运动逻辑，通过精准的尺寸定位保证摆球摆动轨迹处于同一竖直平面，确保碰撞过程中动量传递的演示效果符合物理规律，整体结构简洁规整，既还原了经典牛顿摆的外观形态，也通过精准的建模保证了结构的合理性，可用于物理力学演示教具的结构参考、科教展品的设计打样使用，完整呈现了经典力学演示装置的机械结构特征。
