3/4英寸6栏压缩空气旋转接头结构设计

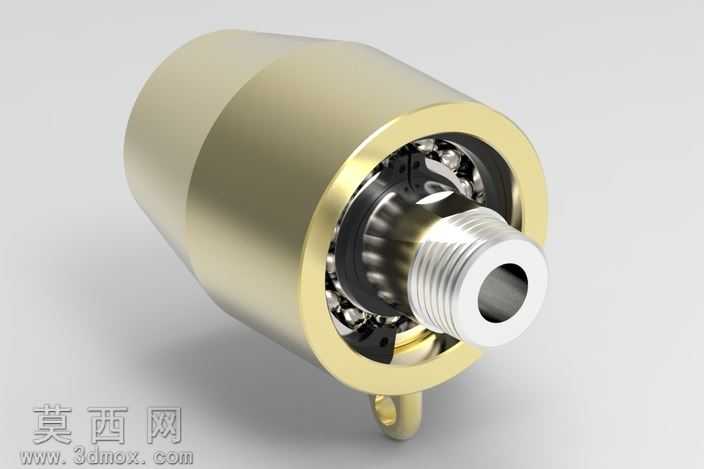

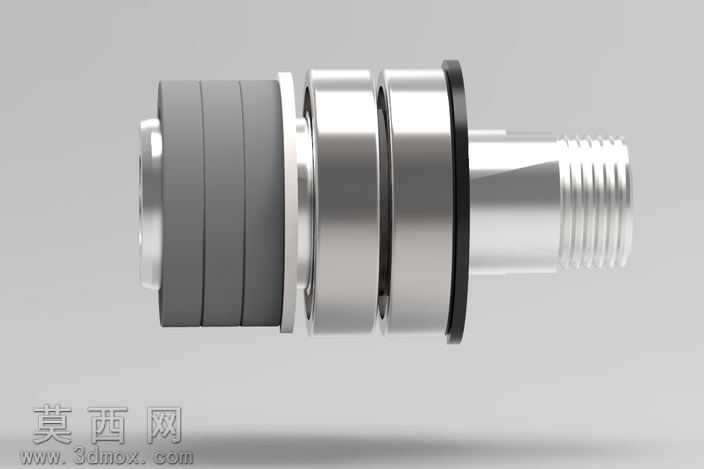

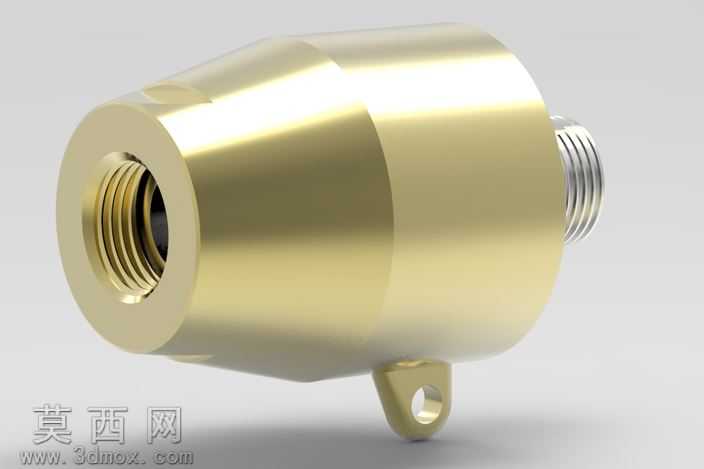

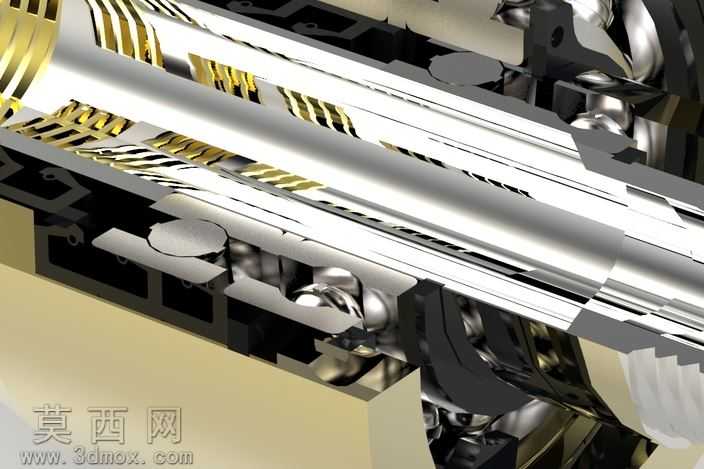

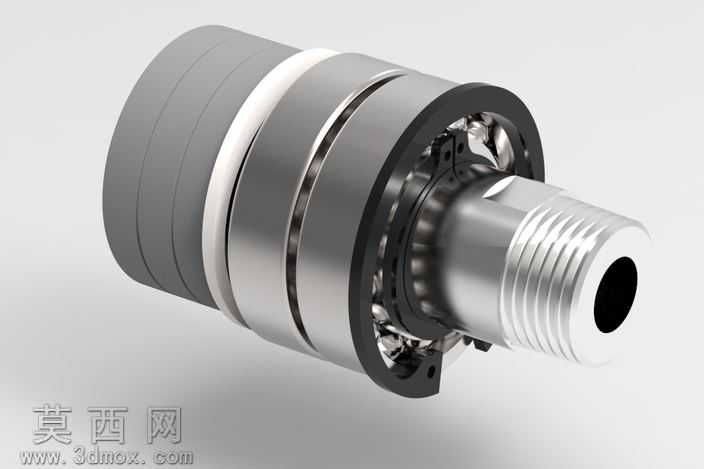

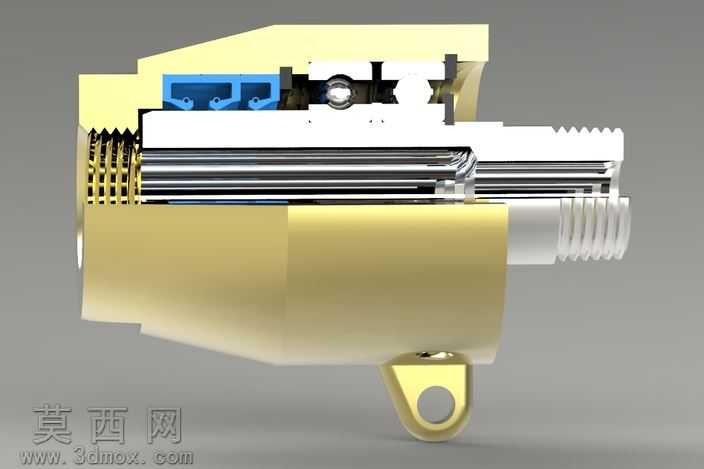

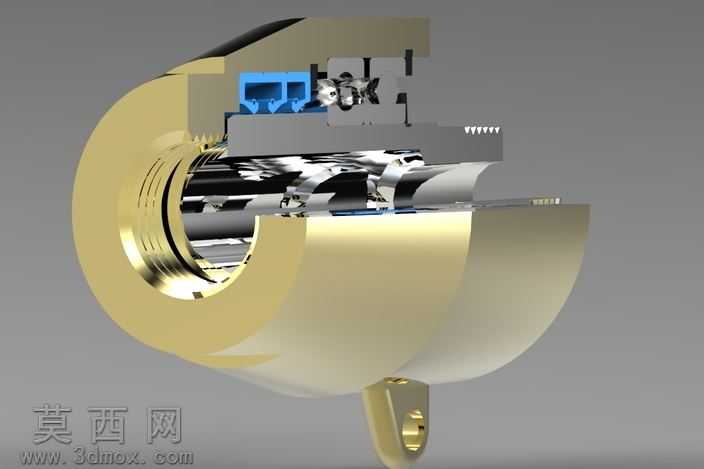

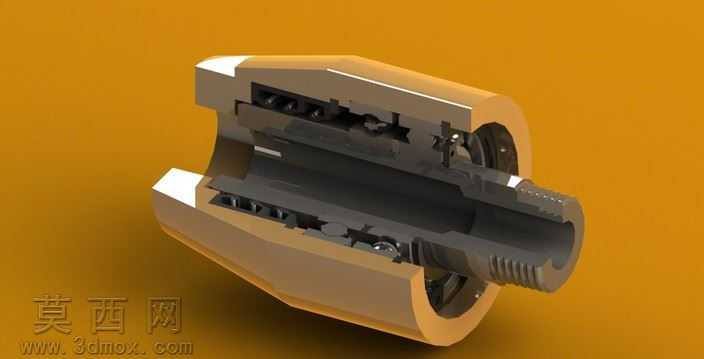

本作品为适配3/4英寸管路的6栏压缩空气旋转接头三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循气动管路接头的通用尺寸规范，对各部件的配合公差做了符合实际加工要求的参数设定，确保模型可直接对接生产端的工艺校核流程。建模过程中优先采用自顶向下的设计思路，先确定旋转接头的整体通径、安装尺寸与回转同轴度基准，再逐一拆分内部轴承组件、密封件、外壳体、外接螺纹端、尾部吊环等独立零件，各零件间的装配约束完全还原实际装配逻辑，可实现动态的回转运动仿真，直观展示工作状态下的部件相对运动关系。材质与渲染环节，针对不同部件的实际应用材质做了精准区分：外壳体采用黄铜材质表现，还原五金气动配件常用的铜质壳体的金属质感，调整金属粗糙度与反射参数，呈现出哑光金属的细腻光泽；内部轴承组件采用轴承钢材质，突出滚道与滚珠的高光亮面金属特性，还原精密轴承部件的加工质感；外接螺纹端采用不锈钢材质表现，区分于铜质壳体的色泽，同时还原螺纹牙型的精密加工细节；密封件采用黑色丁腈橡胶材质，调整材质的漫反射与粗糙度参数，还原橡胶件的哑光非金属质感。结构设计上，该旋转接头针对压缩空气输送场景做了适配优化，内置的轴承组件可保障回转过程中的同轴度，降低转动阻力，避免管路回转时出现缠绕、卡顿问题；内部密封结构做了多层适配设计，可在持续回转工况下保障压缩空气的密封性能，减少工作过程中的气体泄漏；尾部设置的小型吊环结构，可用于接头的安装固定与管路牵拉限位，适配工业现场的安装使用需求；外接螺纹端采用标准管螺纹设计，可直接匹配对应规格的气动管路，无需额外做转接处理。渲染阶段采用工作室级别的光照环境，通过多组柔光光源突出金属部件的轮廓与材质层次，对剖面展示区域做了视角优化，可清晰观察内部轴承、密封件与壳体的装配关系，让观看者能够直观理解旋转接头的内部构造与工作原理，整个模型的结构细节完整，各部件无干涉、无缺失，既可以作为气动配件设计的参考案例，也可用于机械结构教学中的回转密封结构演示素材。
