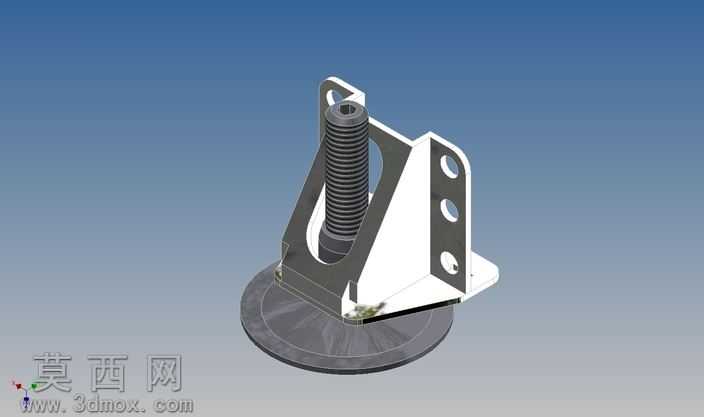

带支架可调式分区柜脚支撑结构

本作品为带支架的可调式分区柜脚支撑结构，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械支撑件的设计规范，对各部件的装配关系进行了精准约束，确保整体结构无干涉、装配逻辑符合实际生产装配要求。模型渲染阶段采用了金属质感与工程塑料质感结合的材质方案，底部支撑盘赋予磨砂铸铁材质，还原承重底座的厚重耐磨属性，中部调节螺杆赋予镀锌金属材质，体现螺纹传动件的光洁防锈特性，侧部三角支架赋予哑光喷塑金属材质，呈现结构加强件的工业涂装质感，顶部安装板赋予冷板冲压材质效果，还原安装基面的平整加工属性。结构设计上，整体采用三角稳定支撑结构，侧部支架开设三个等距减重安装孔，在保证结构刚性的前提下有效降低整体自重，中部采用梯形螺纹调节结构，可实现支撑高度的无级调节，适配不同地面平整度与柜体安装高度需求，底部圆形支撑盘增大与地面的接触面积，有效降低单位面积压强，避免压损地面同时提升防滑稳定性，顶部安装板预留安装定位孔，可直接与柜体底部框架通过紧固件完成固定。设计思路围绕重型柜体的可调支撑需求展开，兼顾承重性能、调节便利性与安装便捷性，通过三角支架补强结构弥补单螺杆支撑的侧向受力短板，解决普通可调脚侧向易变形、承重不足的问题，螺纹调节结构采用大螺距设计，提升高度调节的效率，支撑盘底部预留防滑垫安装槽位，可配套橡胶防滑垫进一步提升防滑性能，整体结构无冗余设计，各部件均可通过常规机械加工工艺实现生产，具备较高的实际应用价值，可直接应用于重型储物柜、工业设备机柜、分区置物柜等产品的底部支撑场景。
