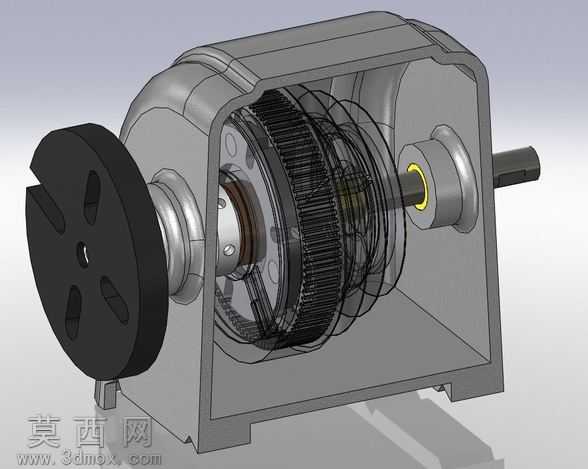

复古工匠109型车床主轴箱三维结构

本作品为针对20世纪50年代工匠109型爱好车床主轴箱开展逆向建模得到的三维结构，建模过程以还原老款小型车床主轴箱的整体布局与核心传动逻辑为核心目标，采用剖视展示的形式呈现内部构造，让使用者能够清晰观察到主轴箱从外部带轮输入到主轴输出的完整动力传递路径。建模阶段首先参考老款车床主轴箱的实物外观比例，搭建外部箱体的基础框架，箱体采用开放式剖视结构设计，刻意保留了箱体的安装定位凸台、侧边支撑筋等细节特征，还原老款小型机床铸件箱体的厚重质感。外部输入端的带轮结构还原了三槽带轮的轮廓、减重孔与安装卡槽特征，带轮与输入轴之间的定位轴套、连接紧固件都做了对应建模，还原带轮传动的输入结构形态。内部核心传动部分重点搭建了大直径从动齿轮与主轴的装配结构，齿轮部分虽为近似还原的示意建模，但清晰呈现了齿轮与主轴的同轴装配关系、齿轮的啮合传动位置，以及主轴上多组定位轴套、轴承支撑位的排布逻辑，还原了主轴箱通过齿轮减速实现扭矩传递、转速变换的核心功能。主轴输出端的轴伸结构、端部锁紧结构也做了对应还原，匹配小型车床装夹工件的功能需求。材质渲染上，外部箱体采用哑光铸铁质感的材质，还原老机床铸件的粗糙金属质感；带轮采用黑色硬质工程塑料或涂漆金属材质，区分于箱体的金属色调；内部齿轮、轴类零件采用亮面金属钢材质，通过明暗对比突出内部传动结构的层次；轴套、轴承部位采用略带金属光泽的浅灰色材质，区分不同功能的零件，让整个装配体的结构层级清晰可辨。整个建模以复刻老机械的结构乐趣为出发点，虽未完全复刻所有细小零件与精确齿形，却完整还原了这款经典小型车床主轴箱的整体布局、传动逻辑与外观特征，可用于老款小型机床的结构展示、机械传动原理教学参考，帮助爱好者理解早期小型台式车床主轴箱的设计思路与构造特点。
