洛根车床专用快换式刀架夹持结构

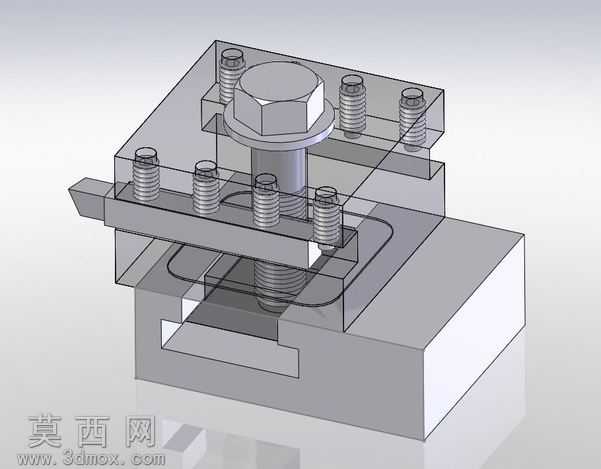

本模型为适配洛根车床的刀具夹持刀架结构，采用SolidWorks完成全参数化三维建模，整体装配关系清晰完整，所有零件均按照实际机加工装夹的尺寸比例进行1:1还原，可直接用于装配干涉校验、加工工艺模拟以及教学演示场景。建模过程中优先采用自底向上的装配设计思路，先逐个完成基座、上压板、中心锁紧螺栓、周向定位弹簧、刀具压块等单个零件的特征建模，对螺栓的外螺纹、弹簧的螺旋扫掠特征、压板的沉头孔、基座的T型定位槽等细节特征均做了精准还原，未做过度的特征简化，保证模型结构与实际实物的一致性。渲染阶段采用半透明剖视的展示方式，将上层压板设置为半透明玻璃质感材质，清晰呈现内部的弹簧排布、中心螺栓的锁紧路径以及刀具的装夹空间，金属零件统一赋予磨砂合金钢材质，还原普通机床工装的哑光金属质感，螺栓端部、刀具切削刃位置做了轻微的倒角高光处理，突出零件的机加工特征。结构设计上，该刀架采用中心主螺栓配合周向多组压紧弹簧的组合锁紧方式，中心螺栓提供主要的锁紧预紧力，周向均匀排布的弹簧可在刀具受切削力冲击时提供均匀的弹性补偿，避免单点锁紧导致的刀具翘偏问题；基座底部设置标准车床刀架适配的T型定位结构，可直接卡入洛根车床的刀架安装槽完成快速定位，上层压板与刀具接触位置设置防滑压纹结构，增大装夹摩擦力，防止车削过程中刀具出现位移。设计过程中充分考虑了车床刀架的实际使用需求，整体结构紧凑，装夹操作便捷，无需额外辅助工具即可完成车刀的快速更换，同时预留了多规格刀具的装夹空间，可适配不同厚度的外圆车刀、切断刀等常用车削刀具，弹簧的预紧量可通过周向的小螺栓进行微调，适配不同切削工况下的锁紧力需求，模型的所有配合面均设置了合理的装配间隙，符合实际机械加工的公差设计要求，不存在装配过约束或者干涉问题。
