五速手动变速箱内部齿轮传动结构

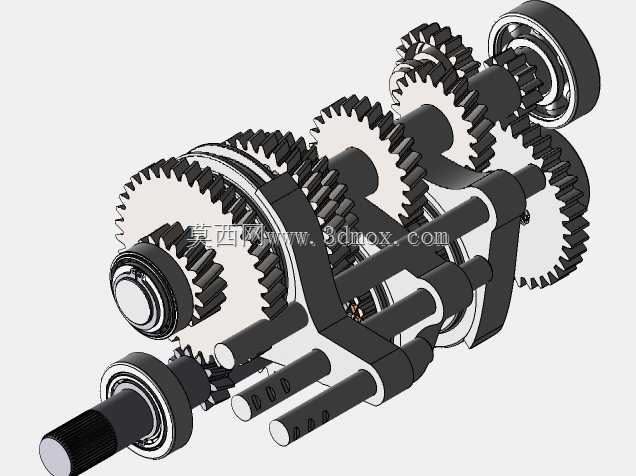

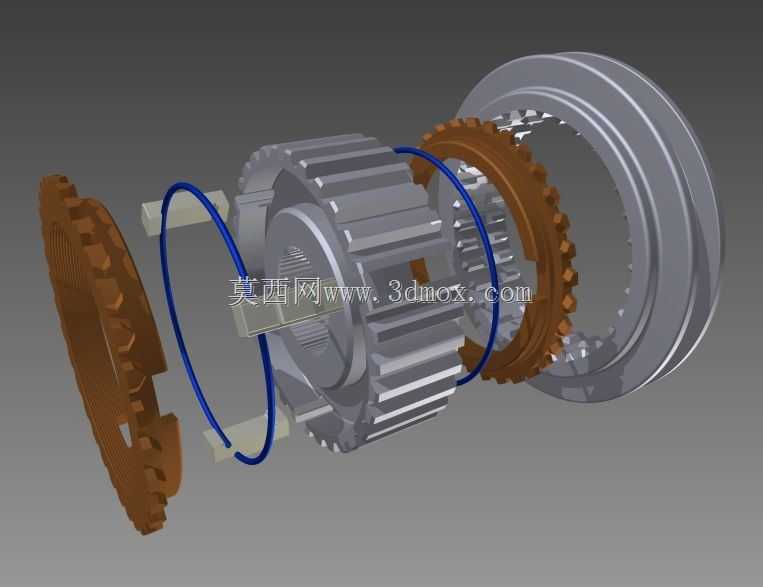

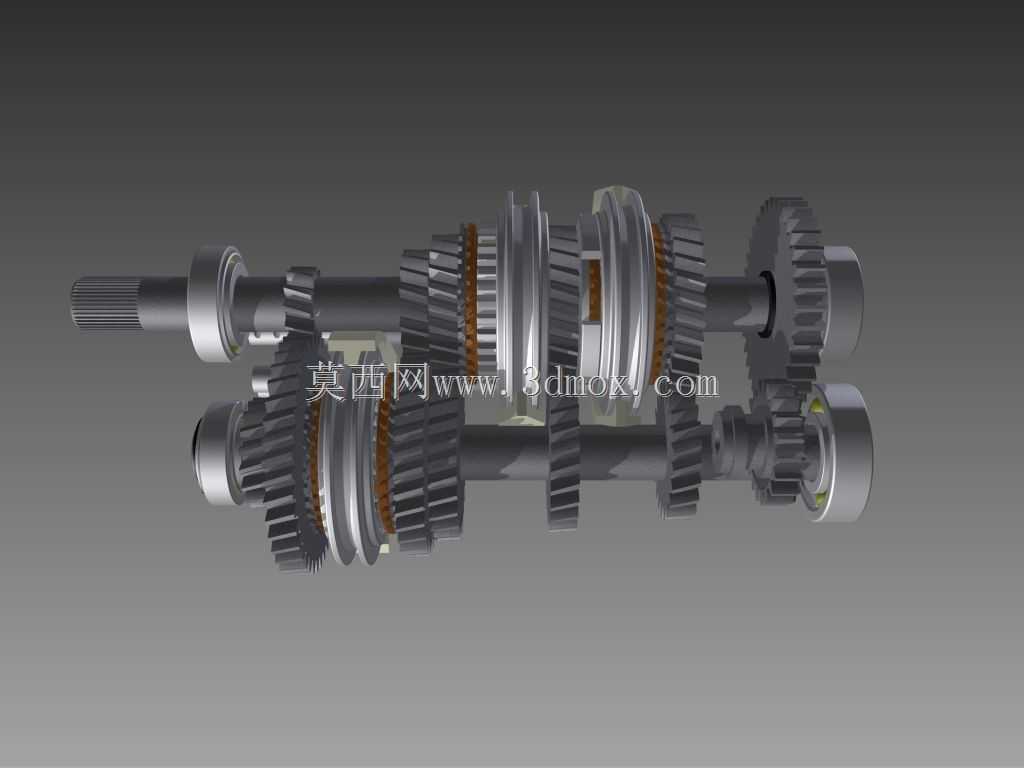

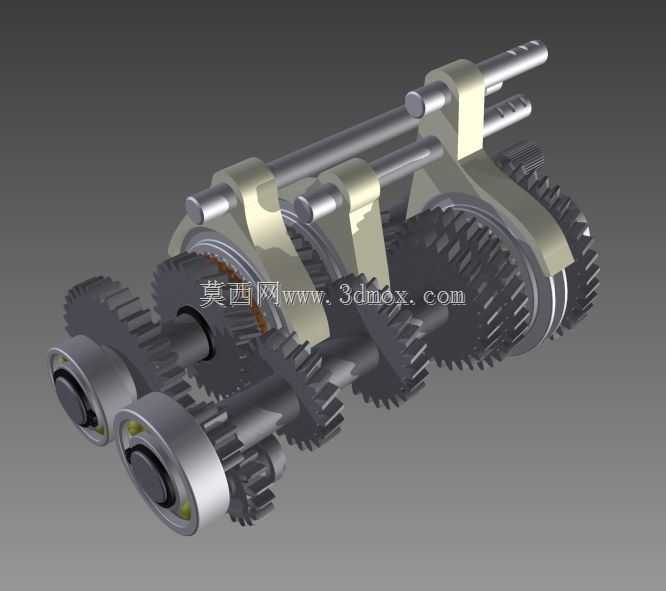

这款五速齿轮传动结构主要应用于手动挡乘用车辆的动力传输系统中，安装在发动机与驱动半轴之间的车体预留舱位内，是整车动力传递路径上的核心变速部件，承担着改变发动机输出转速与扭矩、匹配不同行驶工况动力需求、实现前进挡与倒挡切换、切断动力传输满足怠速停车需求的核心作用。在日常车辆行驶场景中，该结构可根据车速、负载以及驾驶员的操作意图，通过不同齿数齿轮副的啮合切换，让发动机始终保持在合理的工作转速区间，既能够满足低速爬坡时的大扭矩输出需求，也能实现高速巡航时的低转速低油耗运行，同时兼顾车辆起步、加速、匀速行驶、倒车等全场景的动力匹配要求。从功能特性来看，该结构采用平行轴式齿轮布置方案，两根平行布置的传动轴上套装了五组不同传动比的前进挡齿轮副与一组倒挡齿轮副，搭配同步器结构实现换挡过程的平顺衔接，避免换挡打齿问题，所有齿轮均采用斜齿设计，相比直齿结构拥有更高的啮合重合度，传动过程噪音更低、承载能力更强，能够稳定传递发动机输出的大扭矩，同时延长齿轮部件的使用寿命。在设计思路上，该结构充分考虑手动变速箱的空间布局与传动效率需求，将所有挡位齿轮与同步器组件沿轴向有序排布在两根平行轴上，最大限度压缩轴向安装尺寸，适配前置前驱车型的紧凑动力舱布局；齿轮参数设计经过严谨的载荷校核，每个挡位的传动比经过梯度匹配，确保相邻挡位切换时转速差处于合理区间，让驾驶员换挡操作更顺畅，同时各齿轮副的润滑路径设计充分考虑飞溅润滑的需求，在箱体充入适量齿轮油后，齿轮转动带起的润滑油可覆盖所有啮合齿面与轴承位置，无需额外设置复杂的强制润滑结构，降低结构复杂度与后期维护成本。从安装边界来看，该结构的输入轴端通过花键与离合器从动盘连接，输出轴端通过差速器结构连接两侧驱动半轴，整体外轮廓适配常规横置手动变速箱的壳体安装尺寸，各轴的支撑轴承位与壳体轴承孔完全匹配，轴向定位台阶尺寸符合通用安装规范，无需额外改动即可适配同排量级别的多款手动挡车型变速箱壳体，装配时可直接沿轴向推入壳体完成定位，配合密封结构即可完成箱体组装，整体结构紧凑，传动效率高，能够充分满足家用手动挡车型的日常使用需求，在保证传动可靠性的同时兼顾了制造成本与维护便利性。
