动力电池冷刀裁切加工设备结构设计

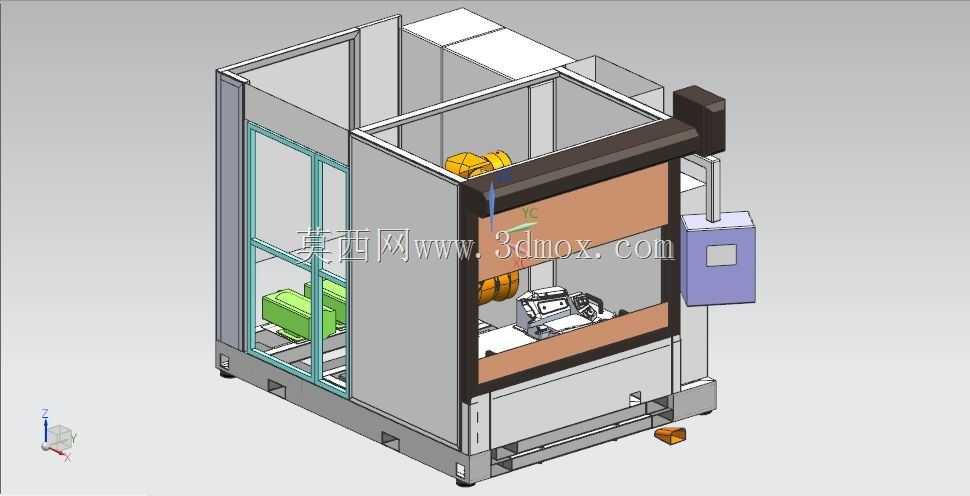

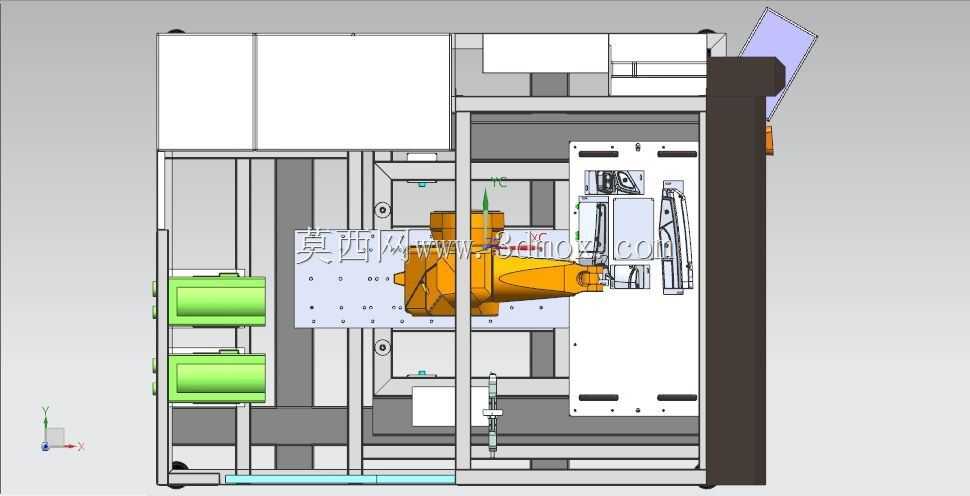

该设备主要应用于动力电池电芯生产制程中的极片裁切工序，是锂电生产前段工序中保障极片成型精度的核心加工单元，适配方形、软包等多类型动力电池的极耳与极片定长裁切需求，可对接前段涂布、辊压工序的出料端，也可衔接后段模切、叠片工序的进料端，在锂电量产线中承担极片边缘规整、极耳成型裁切的关键作用，能够有效避免传统热裁切带来的极片熔边、毛刺超标、涂层脱落等质量问题，大幅提升电芯制程的良品率。设备整体采用立式框架式布局，核心裁切单元搭载硬质合金冷刀组件，刀组采用斜切式进给设计，裁切过程中刀刃与极片呈渐进式线接触，相比平口直切可降低40%以上的裁切冲击力，避免极片内部集流体出现褶皱、隐裂等缺陷；刀组旁侧设置双组绿色缓存料仓，可暂存裁切完成的合格极片，配合内部的负压定位机构，实现极片裁切后的精准接料与有序堆叠，杜绝极片表面出现划伤、掉粉等问题。设计阶段充分考虑了量产线的安装适配需求，整体安装边界预留了标准的设备对接接口，底部框架采用标准化铝型材与钢板拼接结构，可直接适配多数锂电生产车间的流水线高度，无需额外搭建增高基座；设备侧方设置可开合的防护检修门，刀组、传动组件等易损件均采用快拆式安装结构，日常换刀、维护无需拆解主体框架，可大幅缩短产线停机维护时长。裁切工位旁设置有角度可调的操作面板支架，可适配不同操作人员的操作习惯，面板内置裁切参数调节模块，可根据不同厚度、不同材质的极片调整裁切进给速度、压料压力，适配从常规磷酸铁锂极片到高镍三元极片的多规格加工需求；压料机构采用弹性压条设计，裁切前可将极片待裁切区域完全压平固定，避免极片移位导致的裁切尺寸偏差，保障裁切后极片的尺寸公差控制在±0.02mm以内，满足高端动力电池的极片精度要求。设备内部的传动路径采用短行程设计，裁切动力单元与刀组直接连接，减少传动环节的间隙误差，同时整体结构做了动平衡调校，高速裁切工况下的设备振动幅度控制在极小范围，不会对周边精密检测设备的运行造成干扰，适配无尘车间的高精度生产环境要求。
