工业冷刀加工防护作业单元结构设计

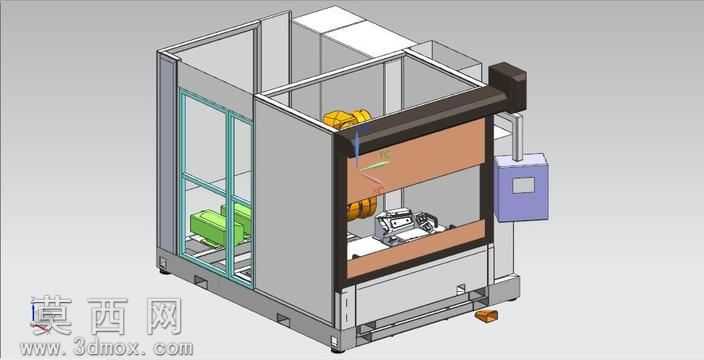

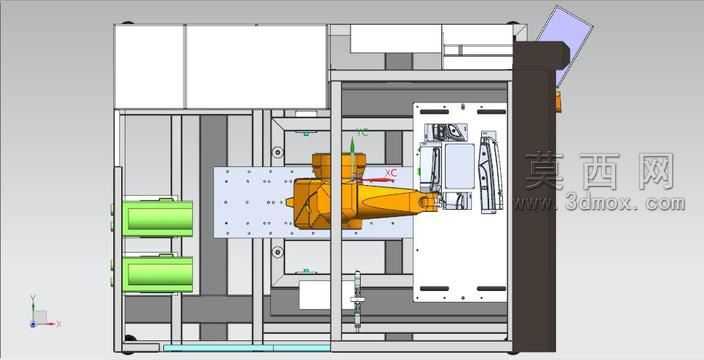

本模型为工业冷刀加工作业的封闭式防护单元，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业设备设计的尺寸规范，对各部件的装配关系进行了精准约束，确保整体结构的合理性与可装配性。模型整体采用框架式主体结构，外部以钣金材质作为防护壳体，搭配透明钢化玻璃材质的观察推拉门，既可以实现加工区域的全封闭防护，避免加工过程中切屑、冷却液飞溅造成安全隐患，又能方便操作人员实时观察内部加工状态。单元内部预留了冷刀加工的工位安装空间，设置有工件装夹定位区域、刀具安装调节结构，同时配套设计了管线排布的隐藏式通道，将加工所需的气路、电路、冷却管路整合在框架内部，提升整体外观整洁度的同时也能对管线起到防护作用。模型渲染阶段采用了写实工业材质表现，钣金壳体赋予哑光金属漆材质，玻璃材质添加了轻微的反射与折射效果，内部功能部件分别赋予对应工程塑料、金属加工件的材质属性，搭配柔和的工业场景光照，清晰呈现出各部分的结构层次与材质差异。设计过程中充分考虑了设备的人机交互需求，在单元侧部设置了可移动的操作控制盒，方便操作人员在安全距离外完成加工参数调整与设备启停操作，底部设置有可调式支撑脚座，可根据安装地面的平整度进行调节，保证单元整体的放置稳定性。整体结构采用模块化设计思路，框架部分、防护门部分、内部安装工位部分均可独立拆分，方便后续根据实际加工需求进行功能拓展与部件更换，同时也便于设备的运输与现场组装，完全匹配工业现场冷刀加工作业的安全防护与功能使用需求。
