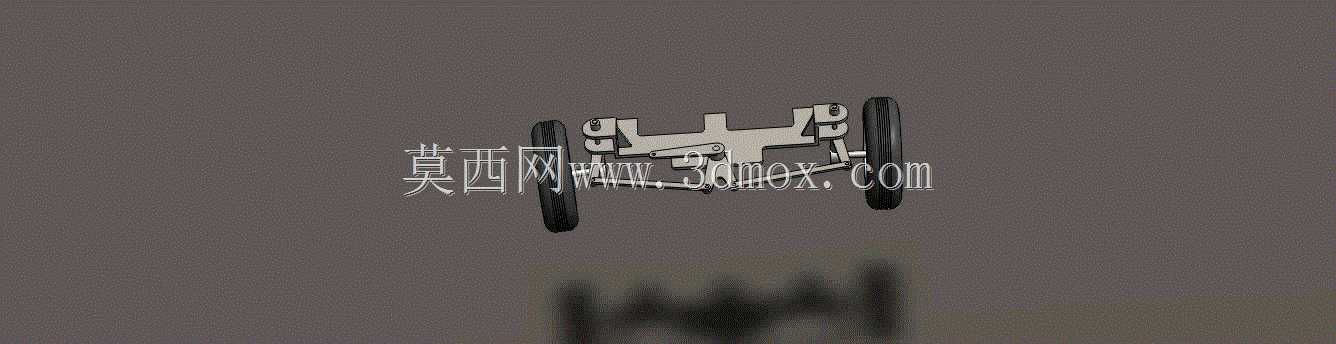

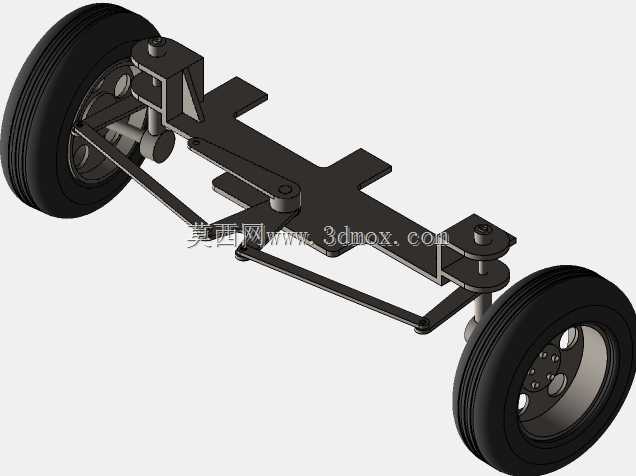

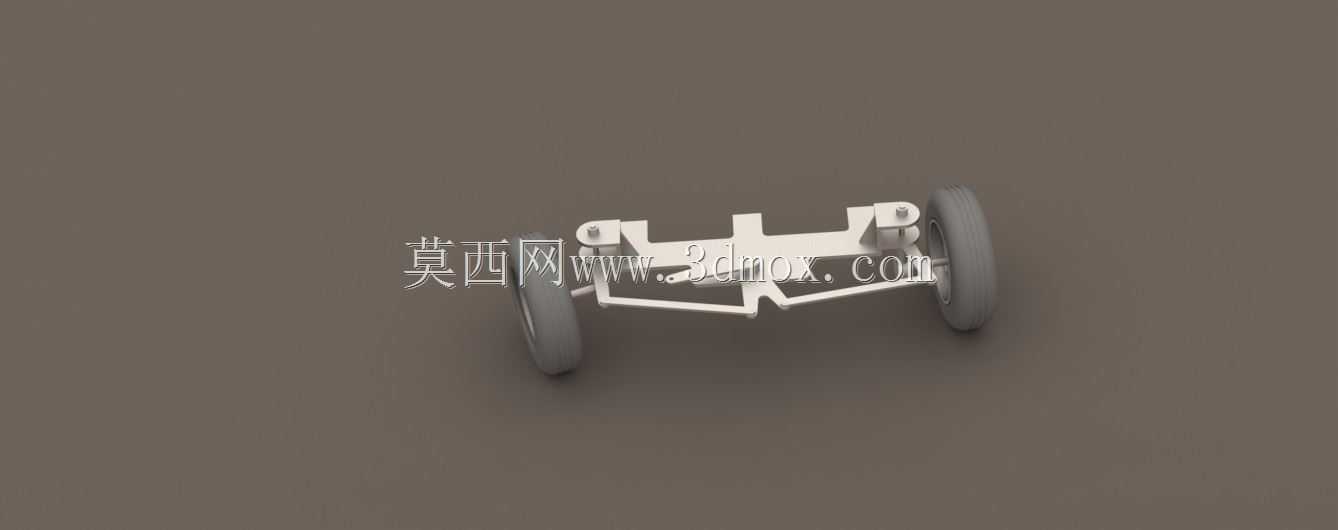

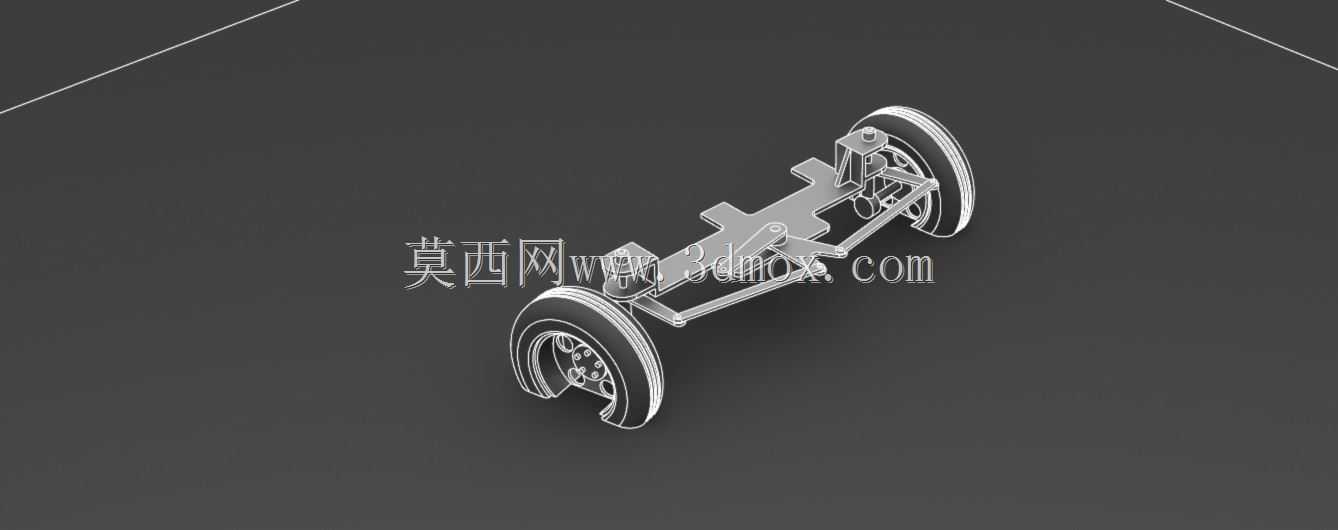

车辆前轮转向联动机构三维结构

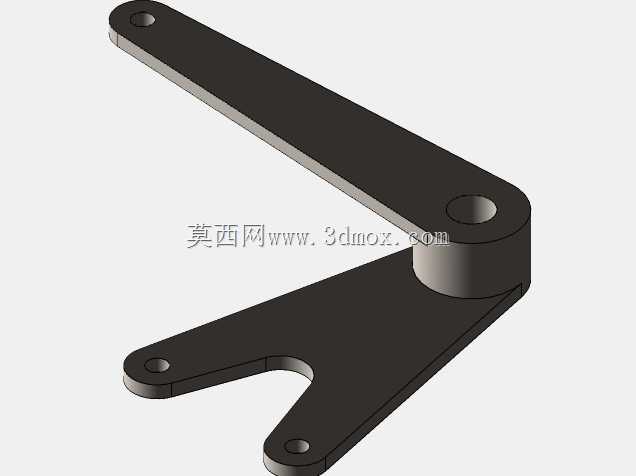

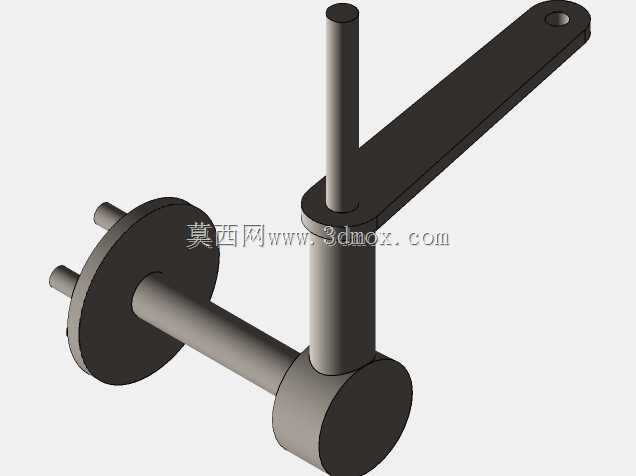

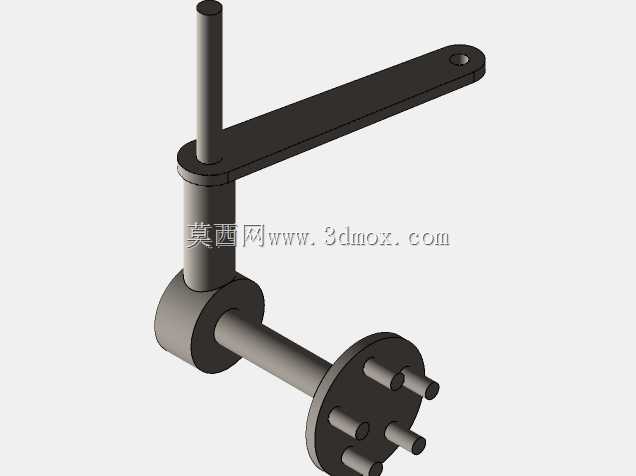

该转向机构主要应用于非道路小型作业车辆、低速代步车辆以及定制改装特种车辆的前轮转向系统中，是车辆底盘行走部分的核心执行部件，承担着将转向操作力矩转化为车轮偏转动作、精准控制车辆行驶方向的核心作用，直接决定车辆行驶过程中的转向灵活性、操控精准度以及行驶稳定性，在小型场地作业车、园区巡检车、定制改装卡丁车等场景下能够适配不同的车架布局需求，满足低速工况下频繁转向操作的使用要求。从功能特性来看，这套转向机构采用对称式双轮联动设计，通过中间的转向横拉杆结构连接两侧车轮的转向节臂，能够在转向动作触发时保证两侧车轮按照阿克曼转向几何关系完成对应角度的偏转，大幅减少转向过程中轮胎与地面的滑动摩擦，降低轮胎磨损的同时提升转向过程的平顺性，避免转向卡滞、转向回正困难等常见问题，机构整体传动路径短，转向虚位小，操作力矩传递直接，无需额外加装复杂的助力结构即可满足小型车辆的转向力度需求。在设计思路上，这套结构优先考虑了零部件的通用化与安装适配性，整体采用模块化布局，核心连接部件均采用等强度设计，在保证结构刚性的前提下尽可能精简冗余结构，降低整体重量；转向节与车轮连接位置预留了标准的轮轴安装接口，横拉杆两端采用可调式球头连接结构，可根据不同的前轮前束参数需求调整拉杆长度，适配不同轮距的车架安装要求，同时球头结构自带防尘密封设计，能够适应户外多尘、颠簸的使用场景，延长部件的维护周期。从安装边界来看，这套转向机构整体横向安装尺寸适配常见的小型车辆前轮轮距范围，纵向安装深度较浅，不会占用过多底盘前部的布局空间，可与前桥、悬架等部件进行集成安装，各连接点位的安装孔位均采用标准化尺寸设计，无需对原有车架进行大规模改动即可完成装配，安装过程中仅需保证两侧转向节的初始安装角度对称，调整横拉杆长度至预设前束值即可完成初步调试，后续使用过程中仅需定期检查球头连接部位的紧固情况即可保证机构稳定运行，能够有效降低整车底盘的装配与维护成本。
