可适配多管径管材裁切机结构设计

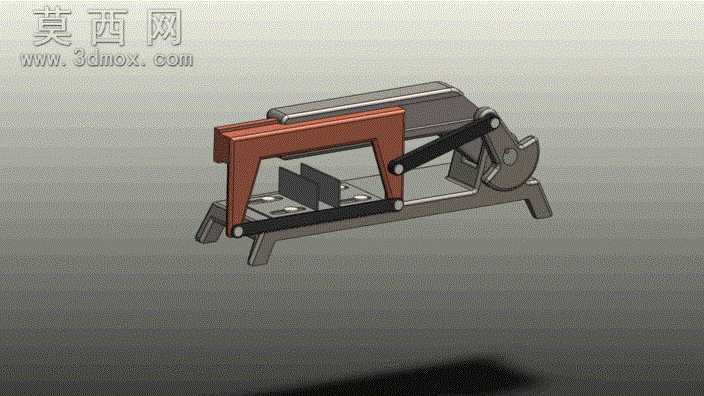

本作品为可适配不同管径尺寸的管材裁切机三维设计，整体建模过程依托三维参数化设计软件完成，从功能需求出发完成整机结构的搭建与细节优化。建模阶段首先完成基座主体的参数化绘制，采用一体式铸铁质感的基座结构作为整机承载基础，对基座上的定位槽、支撑脚安装位、工件承托结构逐一进行特征建模，保证基座的结构强度与安装定位精度，所有安装孔位、配合面均按照机械加工公差要求设定参数，为后续零部件装配提供精准的配合基准。随后完成裁切执行机构的建模，包含摆动式裁切臂、裁切刀具安装座、驱动连接位的结构设计，裁切臂采用铰接式结构与基座相连，可围绕铰接轴完成往复摆动实现裁切动作，刀具安装位预留了不同规格裁切刀具的装夹空间，可根据待切割管材的材质更换对应刀具。在工件定位夹持结构的设计上，设置了可调节的定位挡块与夹持组件，通过调整挡块位置与夹持件的开合范围，能够适配不同外径尺寸的管材装夹需求，避免切割过程中管材出现移位，保证裁切断面的平整度。材质渲染阶段针对不同零部件的功能属性匹配对应材质效果，基座部分赋予深灰色铸铁材质，添加细微的铸造纹理与哑光金属质感，还原铸铁部件的真实视觉效果；裁切臂与夹持组件赋予深棕色硬质合金结构钢材质，调整金属反光度与粗糙度参数，体现加工后金属部件的质感；铰接轴、紧固件等标准件赋予亮银色金属材质，突出机加工零件的光洁表面效果；背景采用渐变浅灰的影棚式渲染环境，添加柔和的环境光与定向补光，调整阴影参数让整机结构的层次感更加清晰，各部件的装配关系、结构轮廓都能直观呈现。设计过程中重点考量了设备的操作便捷性与适配性，摒弃传统裁切机单一管径适配的局限，通过可调节的夹持定位结构实现多规格管材的裁切作业，整体结构紧凑，操作动作路径简单，手动操作即可完成装夹与裁切动作，适合小批量多规格的管材裁切加工场景。建模过程中对所有活动部件进行了装配干涉检查，调整铰接位的配合间隙、夹持组件的活动行程，确保各部件运动过程中无卡滞、无干涉，各结构的受力点均做了加厚加强处理，提升设备的使用寿命与运行稳定性。
