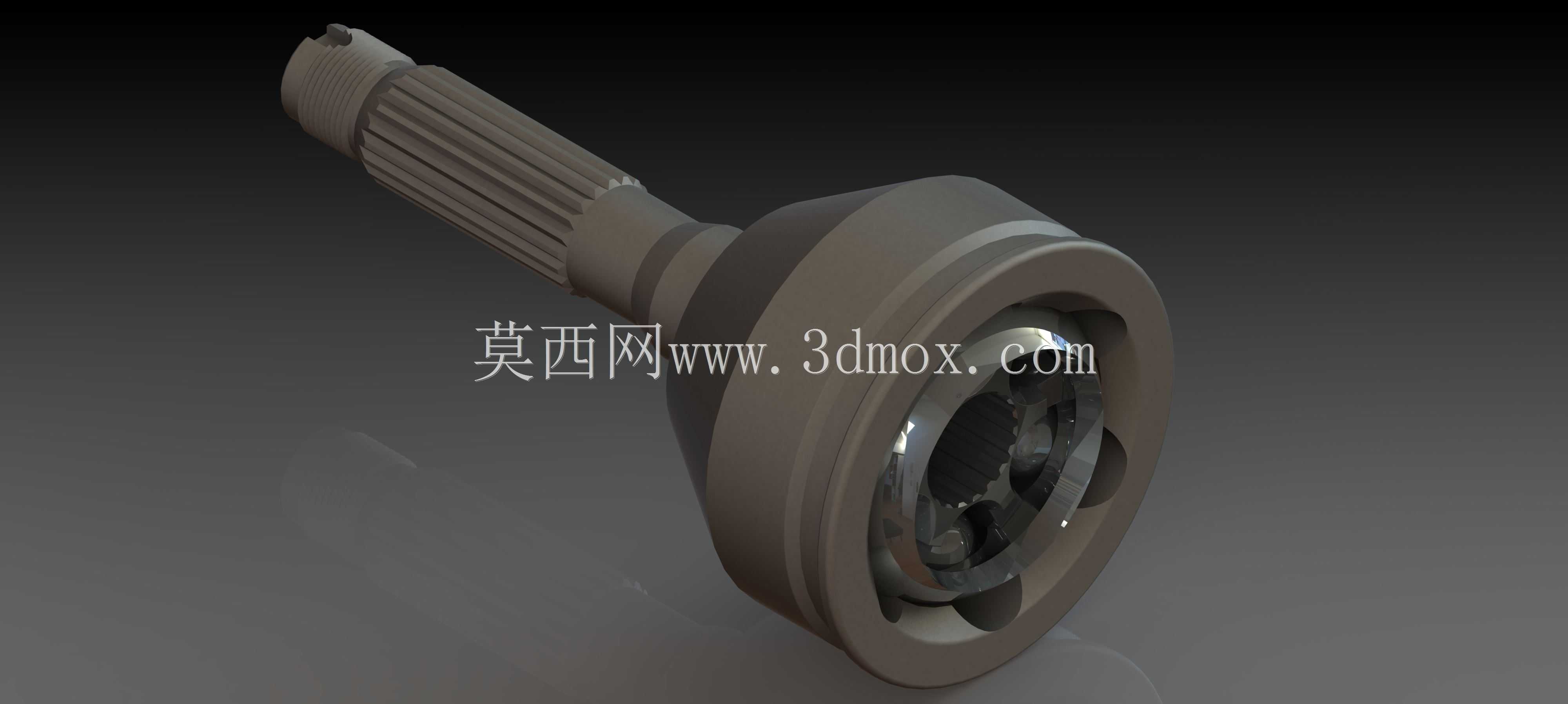

托森差速器配套外等速万向节结构

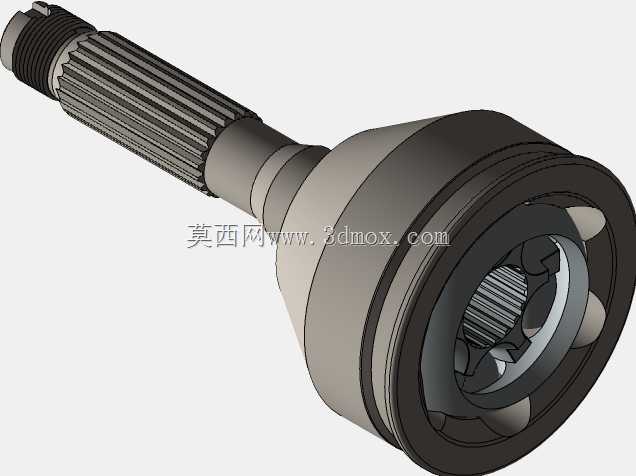

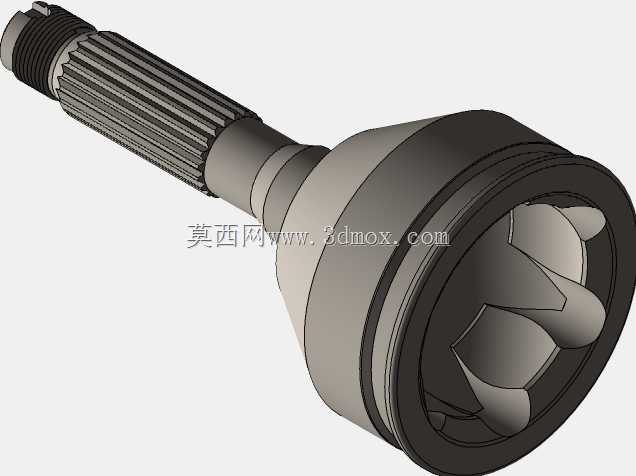

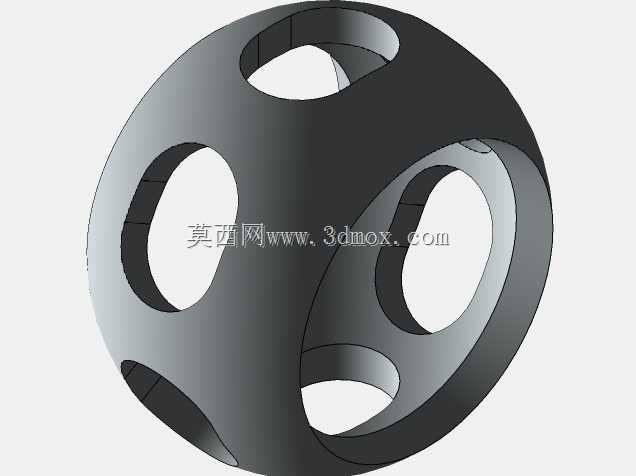

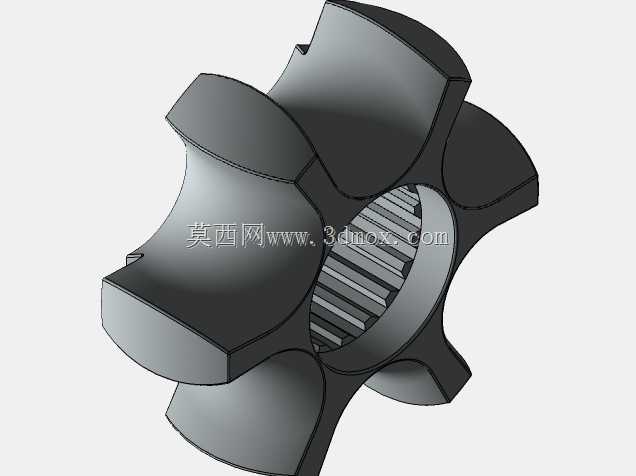

该部件是适配托森差速器的外等速万向节，主要应用在配备全时四驱系统的乘用车辆、高性能越野车型的传动链路中，布置在差速器动力输出端与驱动轮半轴之间的衔接位置，核心作用是在动力传输过程中，补偿车轮跳动、悬架形变带来的轴线夹角变化与轴向位移，保障动力传递的平顺性与等速性，避免传动过程中出现转速波动、扭矩损耗过大的问题，同时适配托森差速器扭矩感应自锁的工作特性，让差速器分配到两侧车轮的扭矩能够稳定传递至轮端，不会因为传动夹角变化出现扭矩传递中断或者动力分配失衡的情况。从功能特性来看，该外CV结构采用球笼式等速传动设计，内部通过钢球在星形套与钟形壳滚道内的滚动实现等速传动，无论输入轴与输出轴之间存在多大的工作夹角，都能保证两端转速始终保持一致，消除普通十字轴万向节存在的不等速问题，减少传动过程中的振动与冲击，提升车辆行驶的平顺性，尤其是在车辆转弯、车轮上下跳动的工况下，能够持续稳定传递扭矩，同时承受驱动轮端带来的冲击载荷，适配复杂路况下的传动需求。在设计思路上，该部件充分考虑了与托森差速器输出端的匹配性，输入端采用花键轴结构，能够直接与差速器的输出法兰或者半轴内端精准啮合，保证扭矩传递的同轴度，花键参数经过匹配设计，既保证足够的啮合接触面积来传递大扭矩，又控制装配间隙避免传动旷量；钟形壳部分采用一体化锻造成型的结构，保证壳体的结构强度，能够承受大扭矩输出下的应力，同时内部滚道的曲面设计经过运动学仿真优化，保证钢球在不同工作夹角下都能始终处于两轴夹角的平分面上，实现稳定的等速传动，外端的连接结构适配轮端轮毂的安装尺寸，保证装配的兼容性。从外形尺寸与安装边界来看，该部件整体为长轴加钟形壳体的结构，花键轴段的直径与长度适配差速器输出端的安装空间，不会与周边的悬架摆臂、车架结构产生运动干涉，钟形壳体的最大外径经过空间校核，在车轮最大转向角度、悬架最大跳动行程下，都不会与轮罩、转向节等周边部件发生磕碰，轴向的滑移行程预留了足够的余量，能够补偿悬架上下跳动带来的轴向长度变化，安装时仅需通过花键啮合配合卡簧固定即可完成与差速器端的连接，装配工艺简单可靠，同时密封结构的设计预留了足够的安装空间，能够配套标准的防尘套，避免泥沙、水汽进入万向节内部造成磨损，提升部件的使用寿命。
