高精度传动用滚珠丝杠结构设计

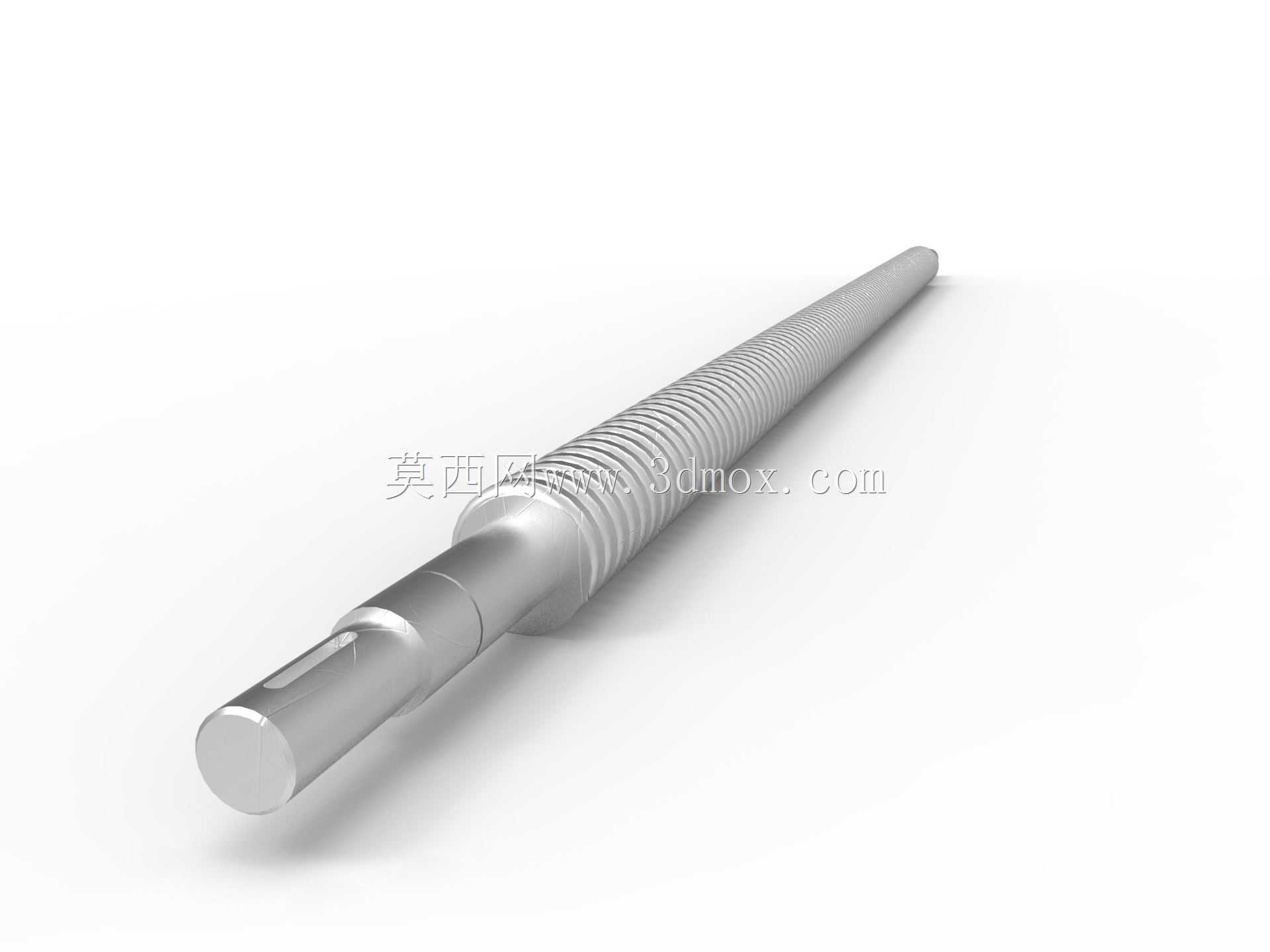

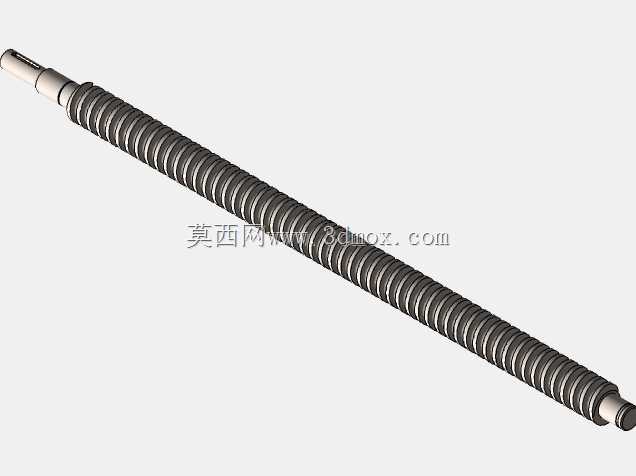

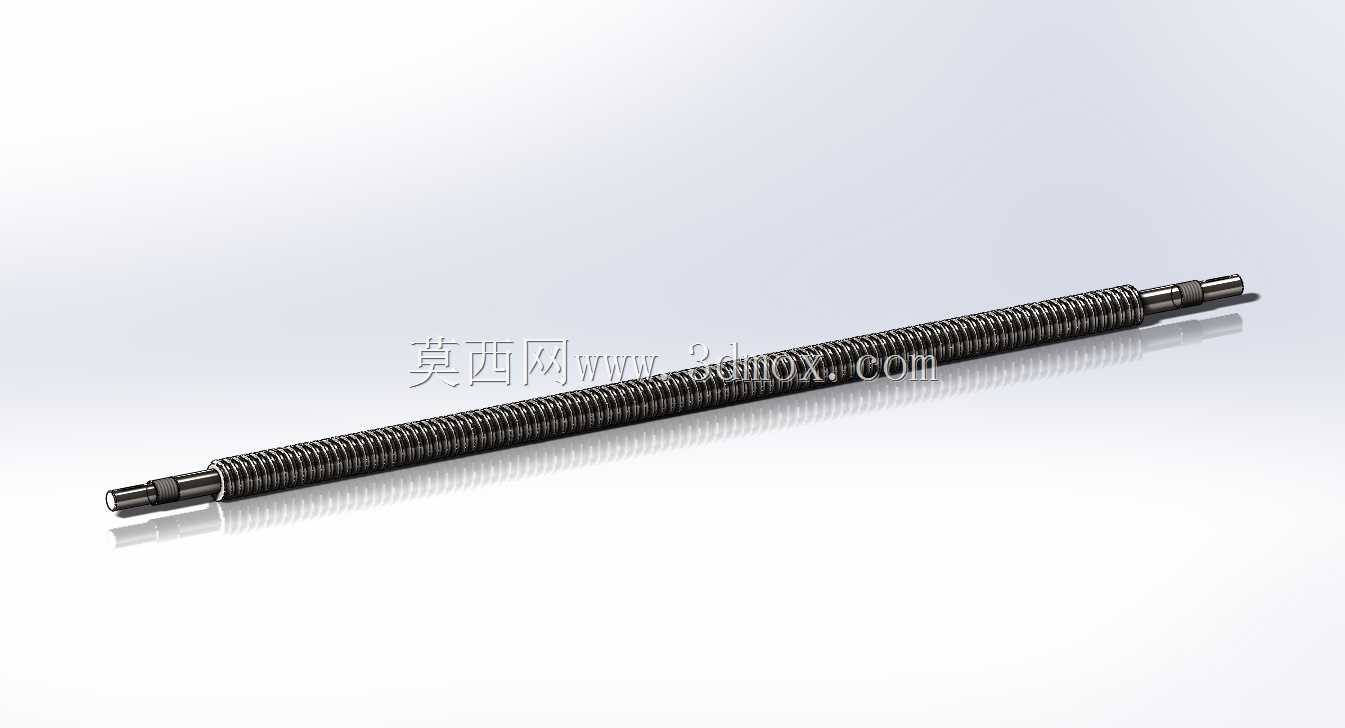

滚珠丝杠作为直线传动领域的核心功能部件，广泛应用于各类需要精准直线位移传递的工业场景中，在数控机床进给系统、精密检测设备位移平台、工业机器人直线关节、自动化生产线移栽模组、电子制造设备调焦机构等场景中都承担着核心传动作用，能够将旋转运动与直线运动实现高效互转，相比传统滑动丝杠具备传动效率高、定位精度准、摩擦损耗小、使用寿命长的显著优势。这款滚珠丝杠在设计阶段充分考量了通用传动场景的安装适配需求，整体采用细长轴类结构布局，主体为经过精密磨削的长丝杠轴身，轴身表面加工有连续的弧形螺旋滚道，滚道的曲率半径与配套滚珠的球面半径精准匹配，能够保证滚珠在滚道内顺畅循环滚动，避免出现卡滞、局部应力集中的问题。丝杠两端设计有适配标准轴承安装的轴颈结构，轴颈处加工有对应的定位台阶与锁紧结构，能够方便用户将丝杠两端固定在支撑座上，既可以采用一端固定一端支撑的安装方式适配中长行程传动场景，也可以采用两端固定的安装方式满足高转速、高刚性的传动需求，安装边界预留了足够的锁紧螺母、轴承座的装配空间，无需额外修改结构即可适配市面上主流的丝杠支撑配件。在功能特性设计上，这款丝杠的螺母部分集成了滚珠循环回流结构，能够让参与传动的滚珠在完成一段行程的滚动后顺畅回流到滚道起始端，实现连续无间断的传动，滚道与滚珠的接触采用适配预紧的设计思路，用户可以根据实际使用的精度需求调整螺母预紧量，有效消除传动间隙，提升反向传动的定位精度，同时丝杠整体的刚性设计能够承受一定的轴向载荷，满足常规工业场景下的推拉传动需求。设计过程中还充分考虑了日常使用的维护便利性，螺母上预留了润滑脂注入口，能够方便定期补充润滑介质，降低滚珠与滚道之间的磨损，延长部件的整体使用寿命，轴身的表面处理工艺能够有效抵御日常使用环境中的锈蚀问题，适配车间常规温湿度环境下的长期使用需求。
