多向移动麦克纳姆轮结构设计

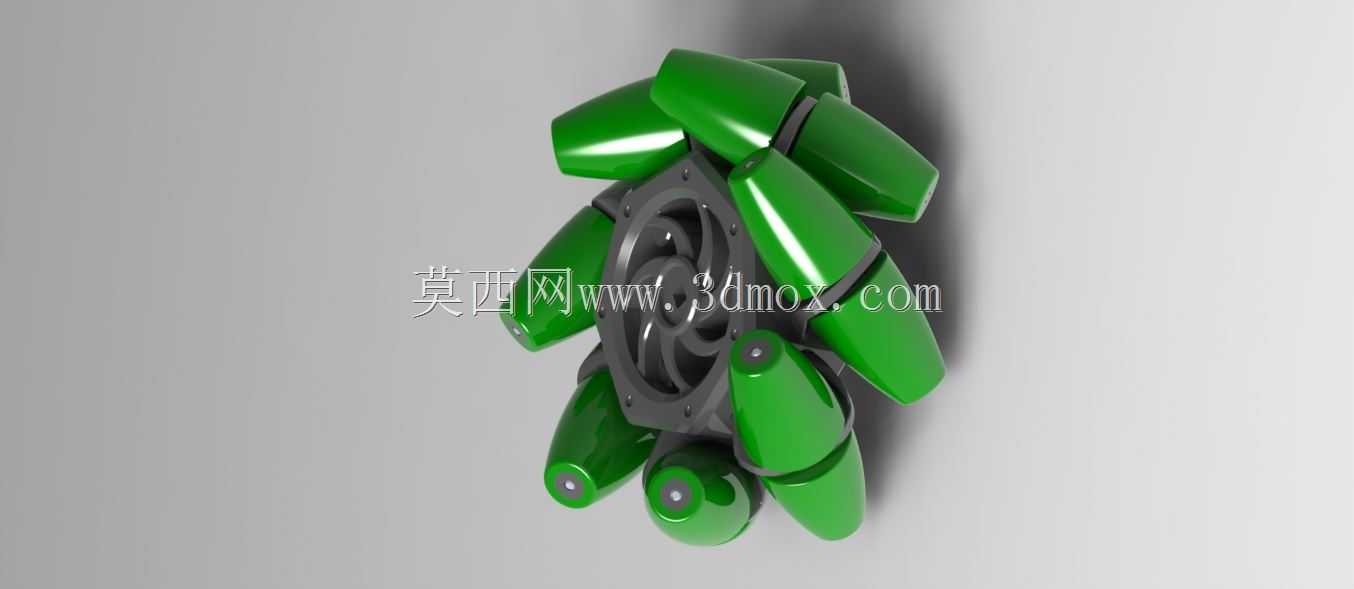

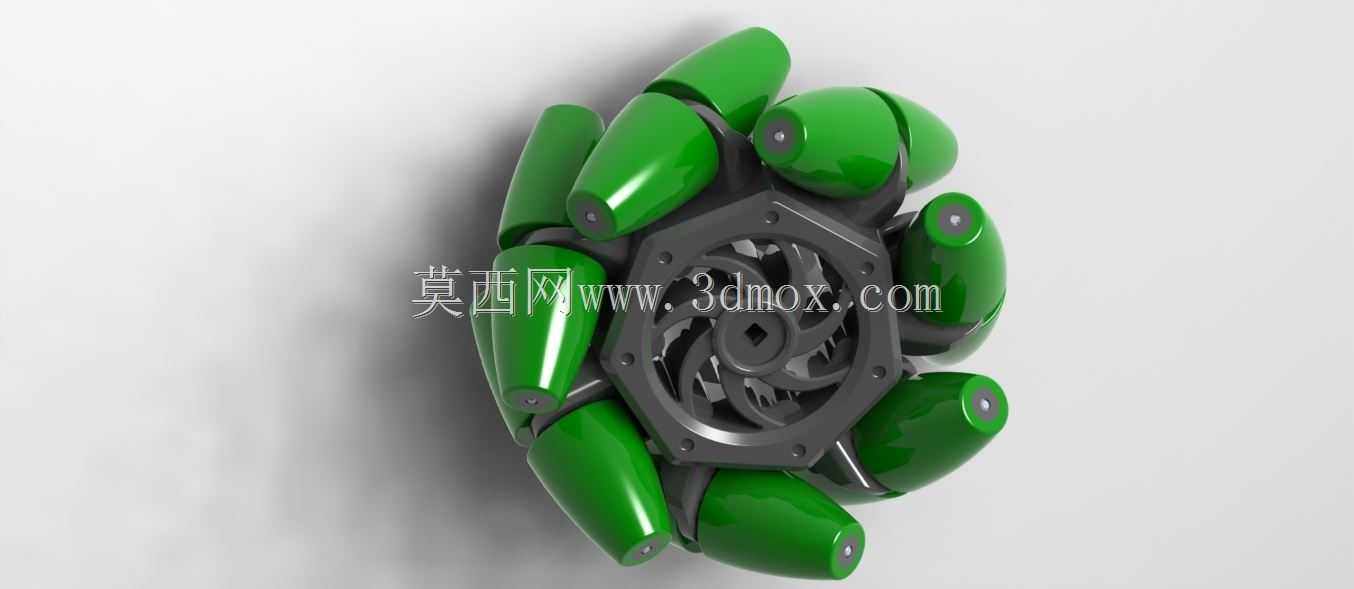

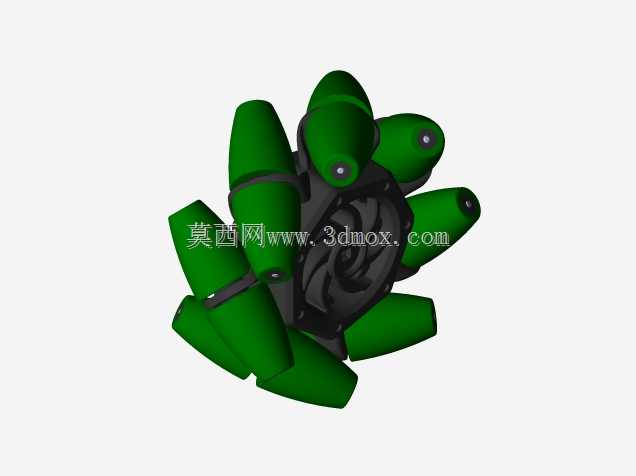

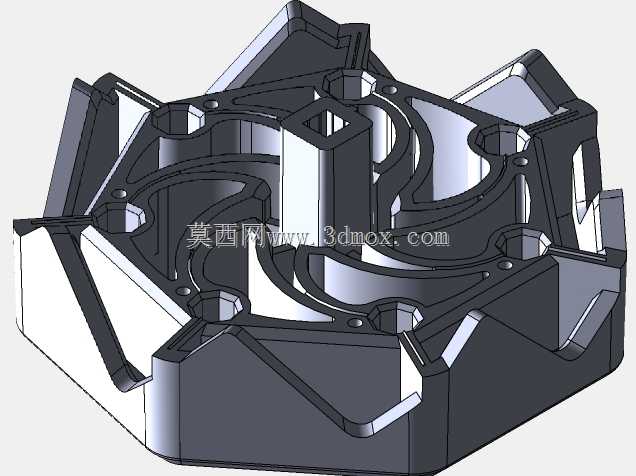

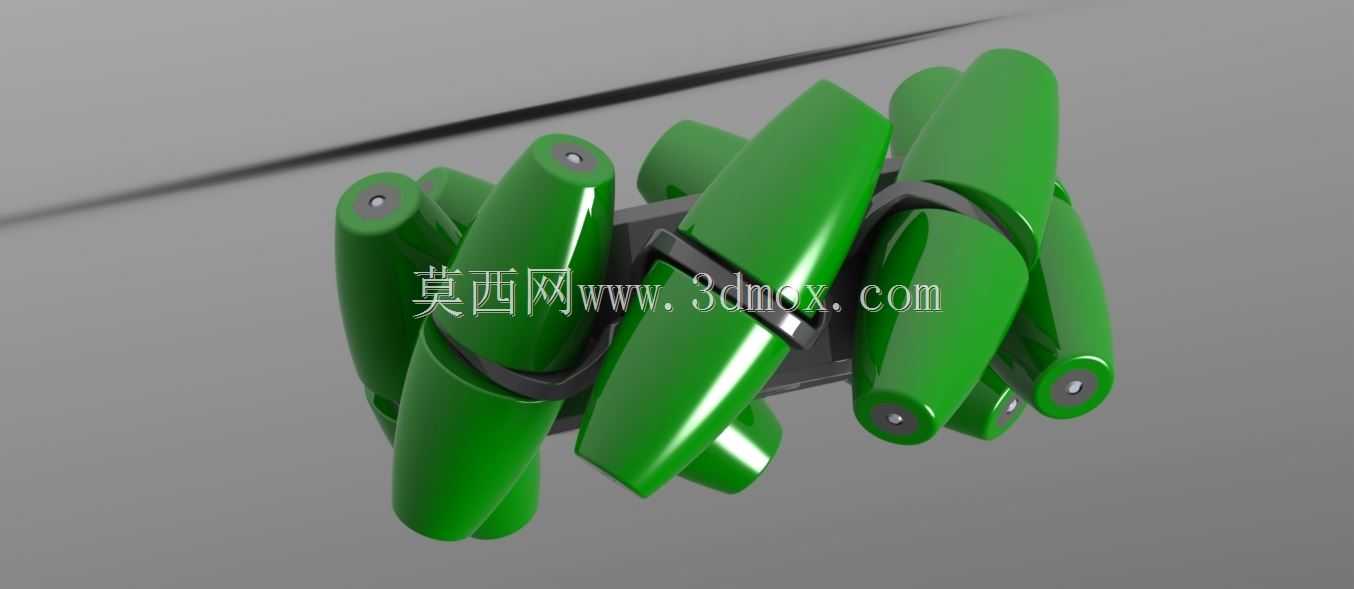

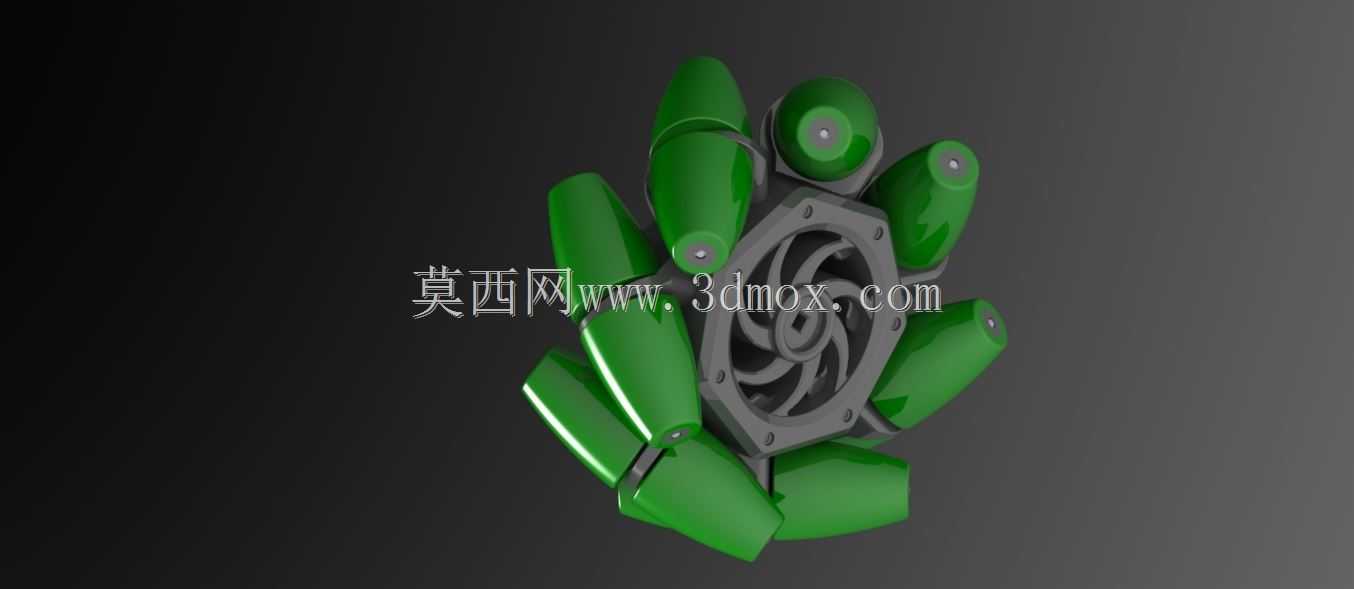

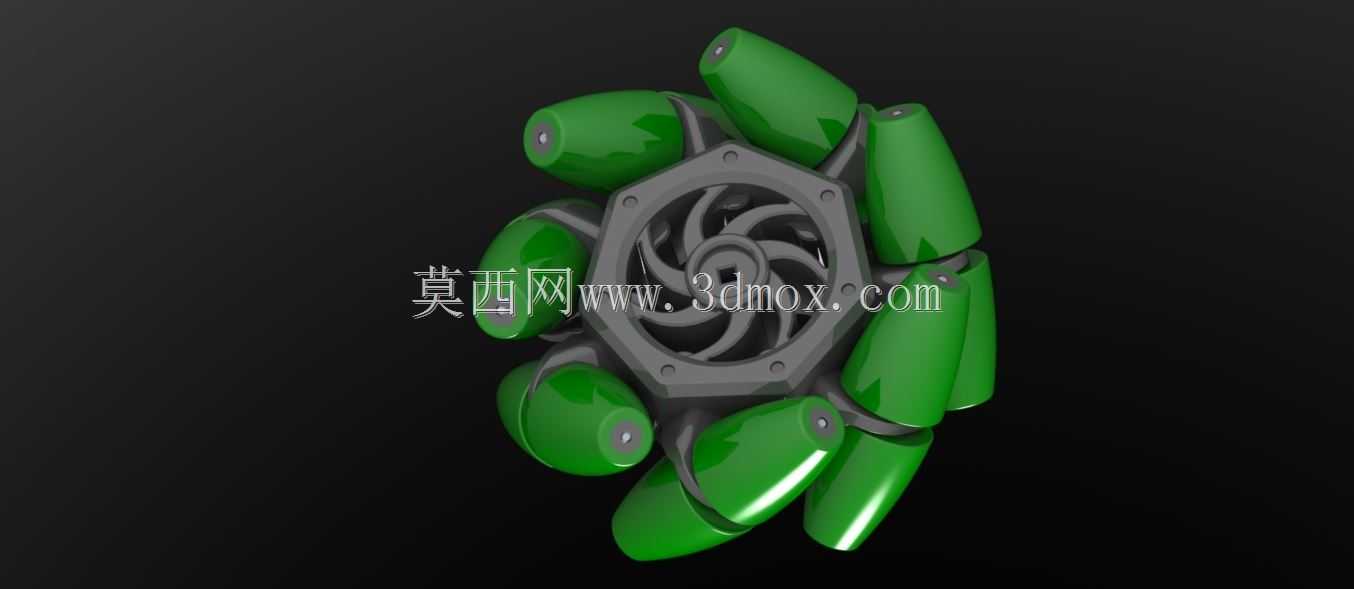

麦克纳姆轮作为全向移动系统的核心行走部件，目前广泛应用在仓储AGV转运小车、车间智能周转平台、窄空间作业巡检设备、重载移动工装台等场景中，能够在不改变轮组自身朝向的前提下，实现整车的前进、后退、横移、斜行、原地零半径回转等多维度运动，完美适配空间局促、转向路径受限的作业环境，解决传统转向轮需要大半径转弯、无法横向位移的痛点。这款麦克纳姆轮采用多辊子分布式布局设计，轮体主框架采用高强度镂空辐式结构，在保证整体结构刚性的前提下尽可能降低轮体自重，减少转动过程中的惯量损耗，提升启停响应速度。周向均匀排布的鼓形辊子按照固定偏置角度安装，每个辊子都可以独立绕自身小轴自由转动，辊子外轮廓包络形成完整的圆形轮面，保证轮体滚动过程中与接触面始终保持连续贴合，避免行进过程中出现颠簸、跳振的问题，保障移动平台运行的平稳性。设计过程中充分考虑了安装适配性，轮体中心预留标准安装法兰接口，可匹配常规的驱动轴连接尺寸，周边的安装孔位按照通用传动接口的孔距规范设计，能够直接适配多数中小型移动平台的驱动输出端，无需额外定制转接法兰即可完成装配。辊子与主框架的连接采用隐藏式销轴结构，既保证辊子转动的灵活性，又避免连接部件外露剐蹭地面或缠绕杂物，同时预留了辊子磨损后的快拆更换空间，后期维护时无需拆解整个轮体即可单独更换受损辊子，降低运维成本。轮体的整体尺寸经过优化，在保证承载能力的前提下控制整体外径与宽度尺寸，既可以单轮使用搭配常规万向轮组成简易全向移动结构，也可以四轮组合布置在移动平台四角，通过不同轮组的转速与转向差速控制，实现任意方向的移动需求，适配从轻型巡检机器人到中型转运平台的不同载重需求，辊子的曲面轮廓经过反复校核，确保轮体在任意转动角度下的接触半径一致，避免运动过程中出现速度波动，保障全向移动的控制精度。
