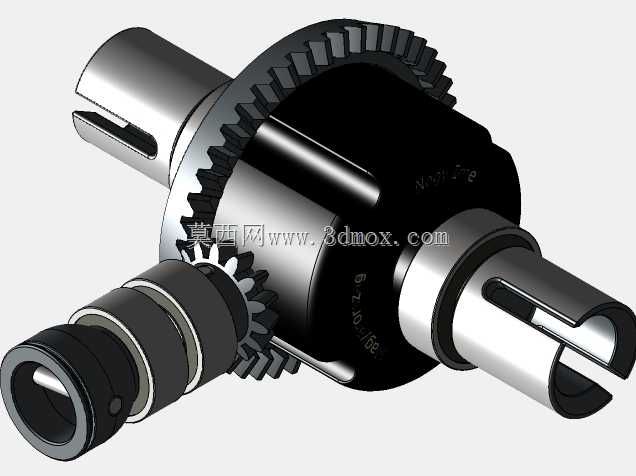

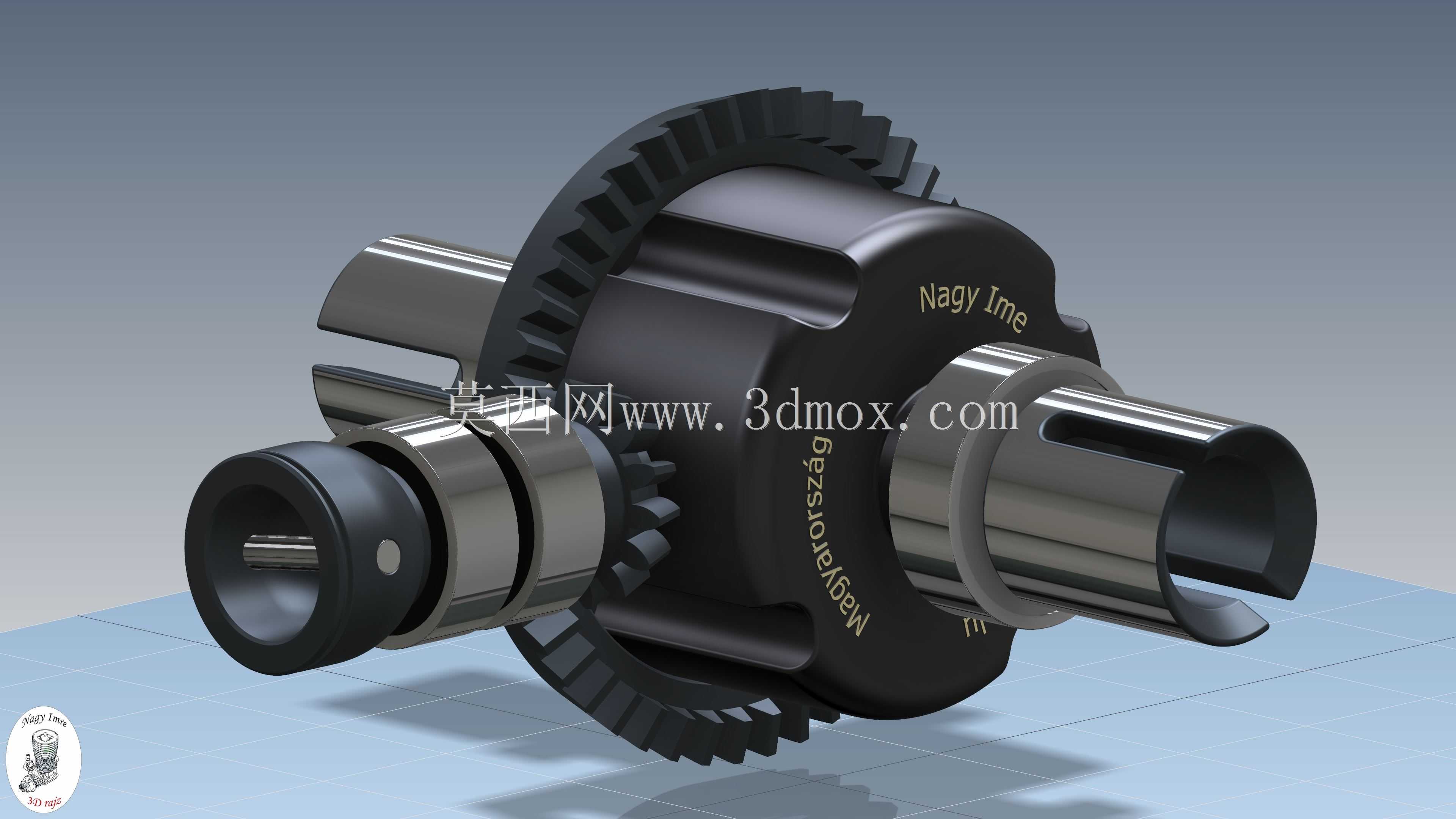

RC遥控车前后差速器传动结构设计

该差速器结构主要应用于比例遥控模型汽车的动力传动系统，分别布置于车辆前桥与后桥核心传动位置，承担动力分流、转速差补偿的核心作用，是RC模型车辆实现顺畅转向、稳定动力输出的关键传动部件。在实际行驶场景中，当RC车辆进行转向动作时，内外侧车轮的行驶轨迹长度存在明显差异，该差速器可自动调节两侧输出轴的转速差，避免车轮出现拖滑、打滑现象，既能够提升车辆过弯时的操控流畅度，也能减少轮胎的异常磨损，保障动力传递过程的平顺性。从功能特性来看，该结构集成了主减速从动齿、差速行星齿轮组、两侧输出轴连接端为一体，动力从主减速齿输入后，经由差速壳体传递至内部行星齿轮结构，可根据两侧车轮的行驶阻力自动分配输出扭矩，在直线行驶工况下可保证两侧车轮转速一致，输出稳定的直进动力；在非铺装路面行驶时，也可通过差速作用抵消路面不平带来的轮速差，提升车辆的行驶通过性。在设计思路上，该结构充分考虑RC模型车的轻量化与装配便利性需求，整体采用紧凑化布局，将差速齿轮组完全集成于主减速从动齿的内部腔体中，大幅压缩了传动机构的轴向占用空间，能够适配多数1:10及相近比例RC车型的桥内安装空间。主减速齿采用斜齿造型设计，相比直齿结构可降低传动过程中的啮合噪音，提升动力传递的平稳性；两侧输出轴端采用开槽式轴接结构，可与传动接杯快速配合，既保证扭矩传递的可靠性，也方便日常维护拆装。从安装边界来看，该差速器的主齿外径、壳体轴向长度、输出轴轴径均匹配主流RC车型的悬架安装位、轴承支撑位尺寸，安装时可直接嵌入桥壳的轴承座内，主齿与电机端驱动小齿轮的啮合间隙可通过桥壳上的调节结构进行微调，无需额外修改车架结构即可完成装配，能够适配平跑、越野、短卡等多种类型的RC模型车传动升级或替换需求。
