方程式赛车集成式三踏板操作箱体结构

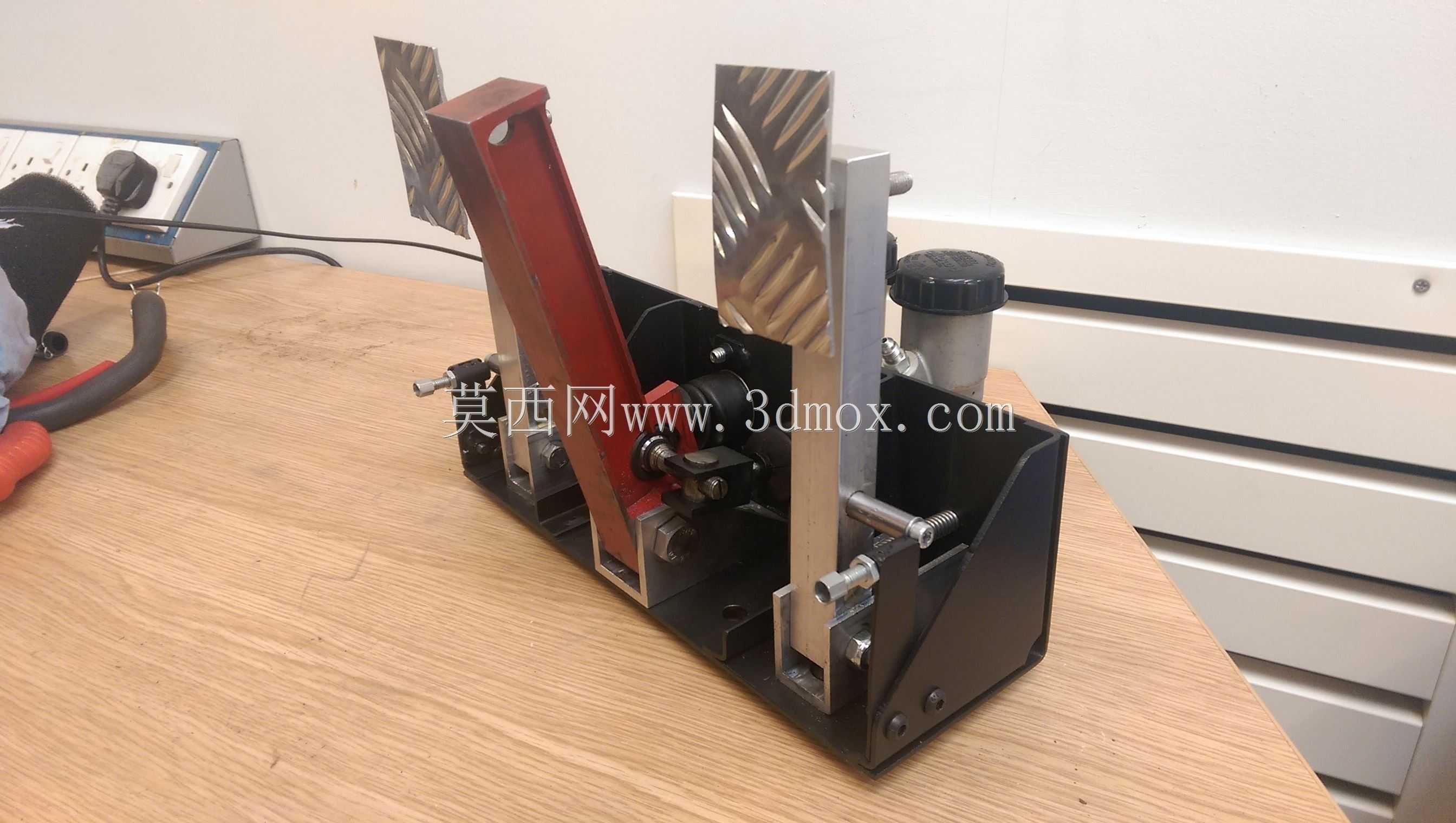

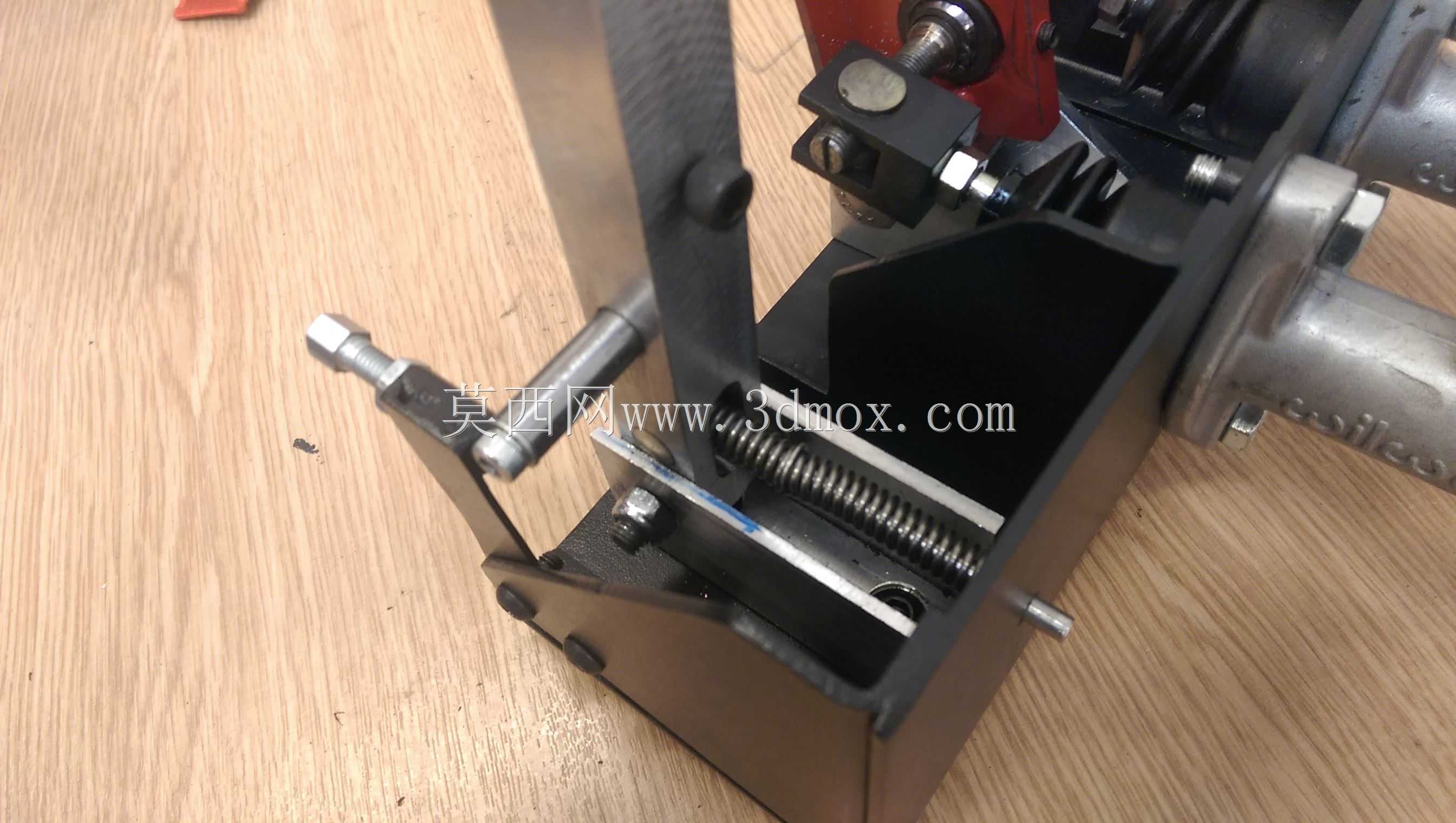

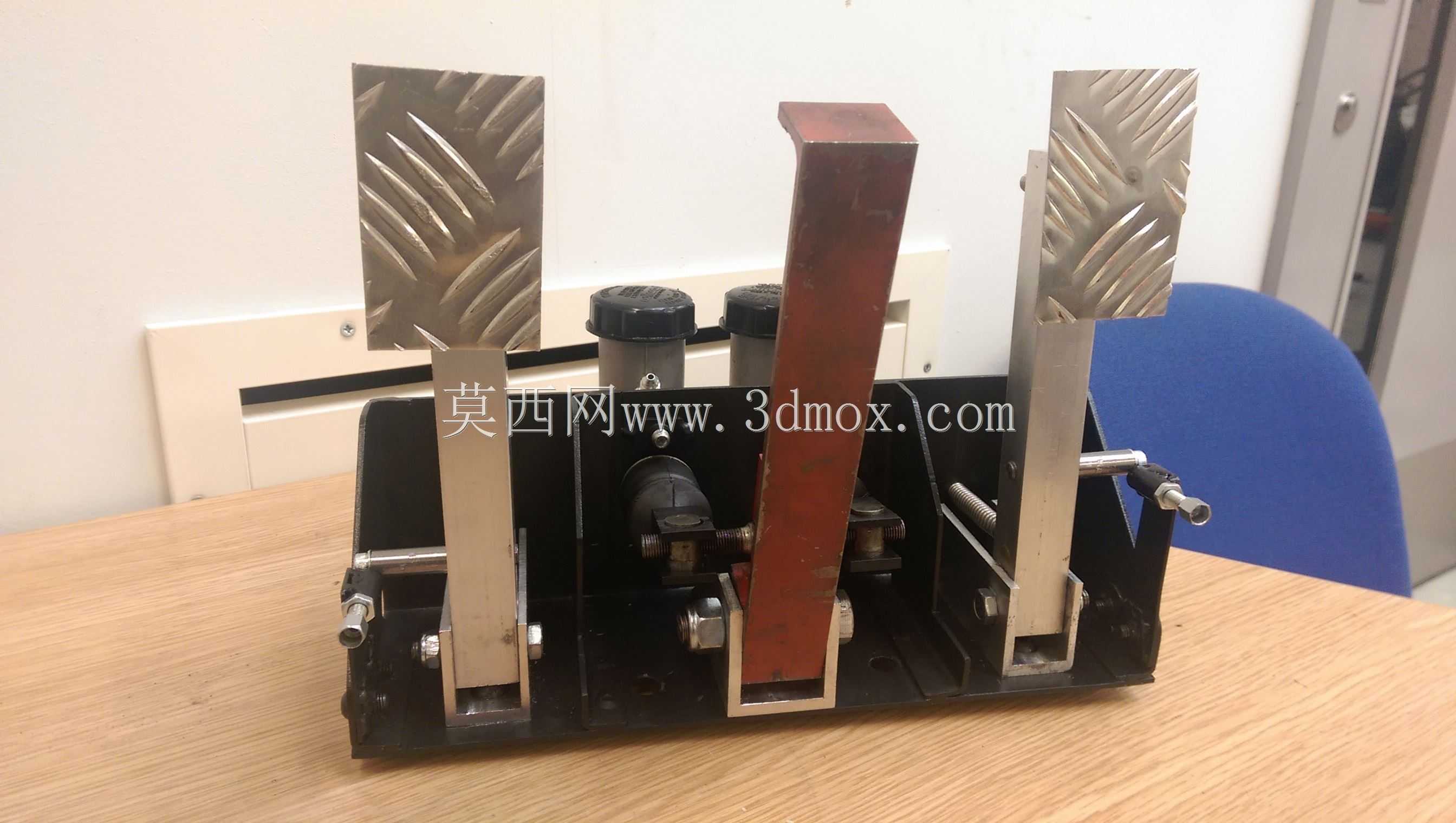

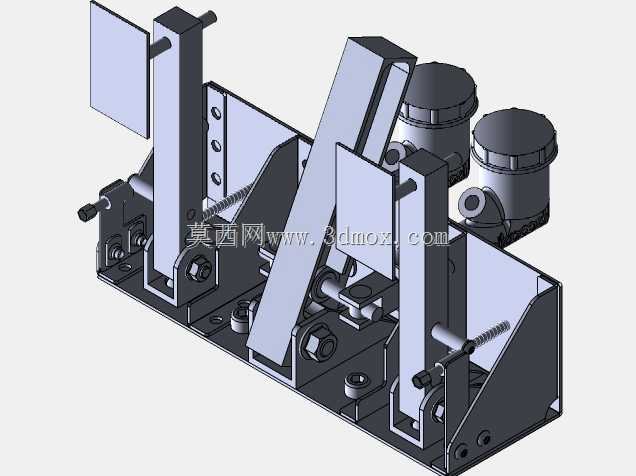

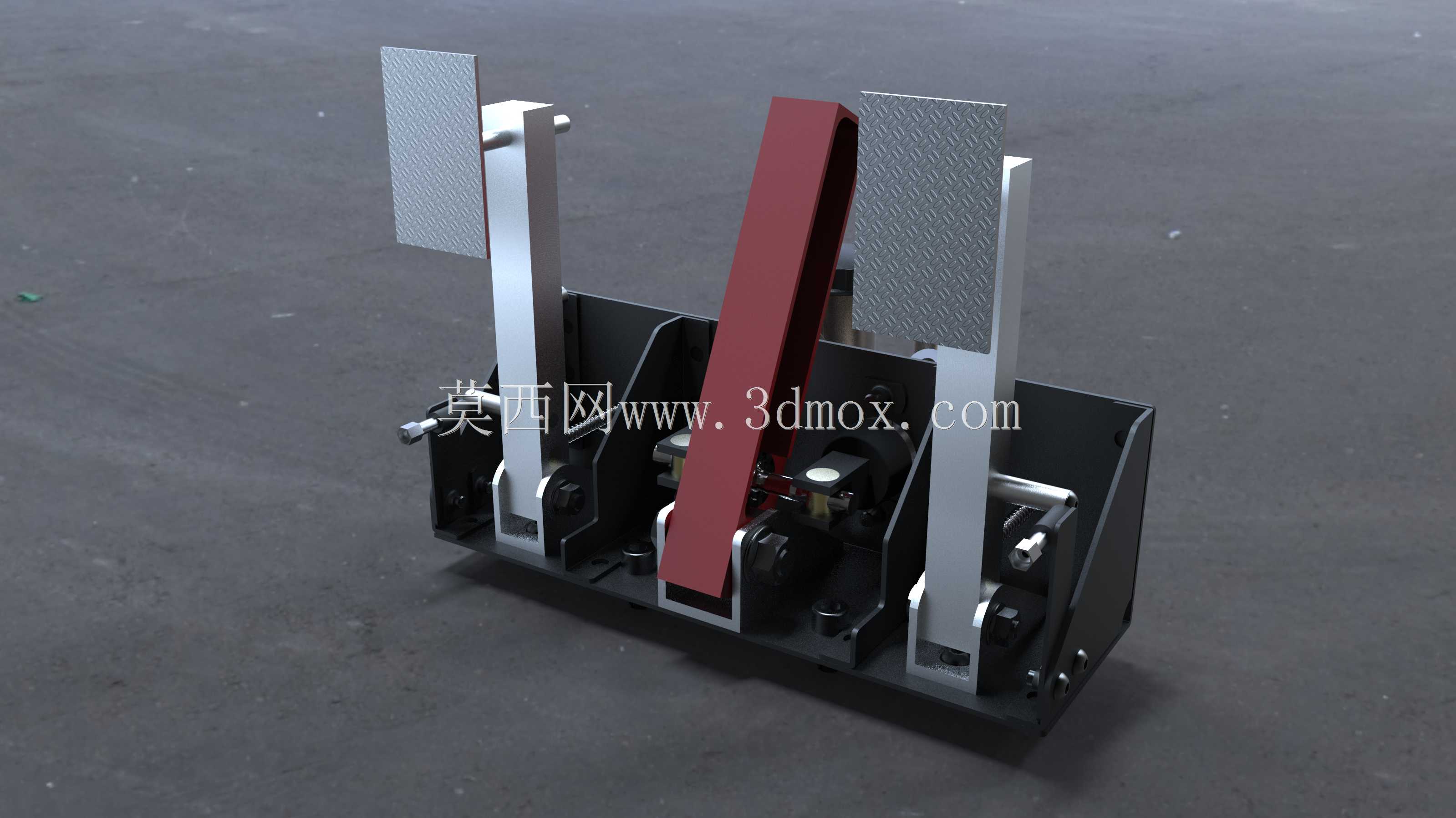

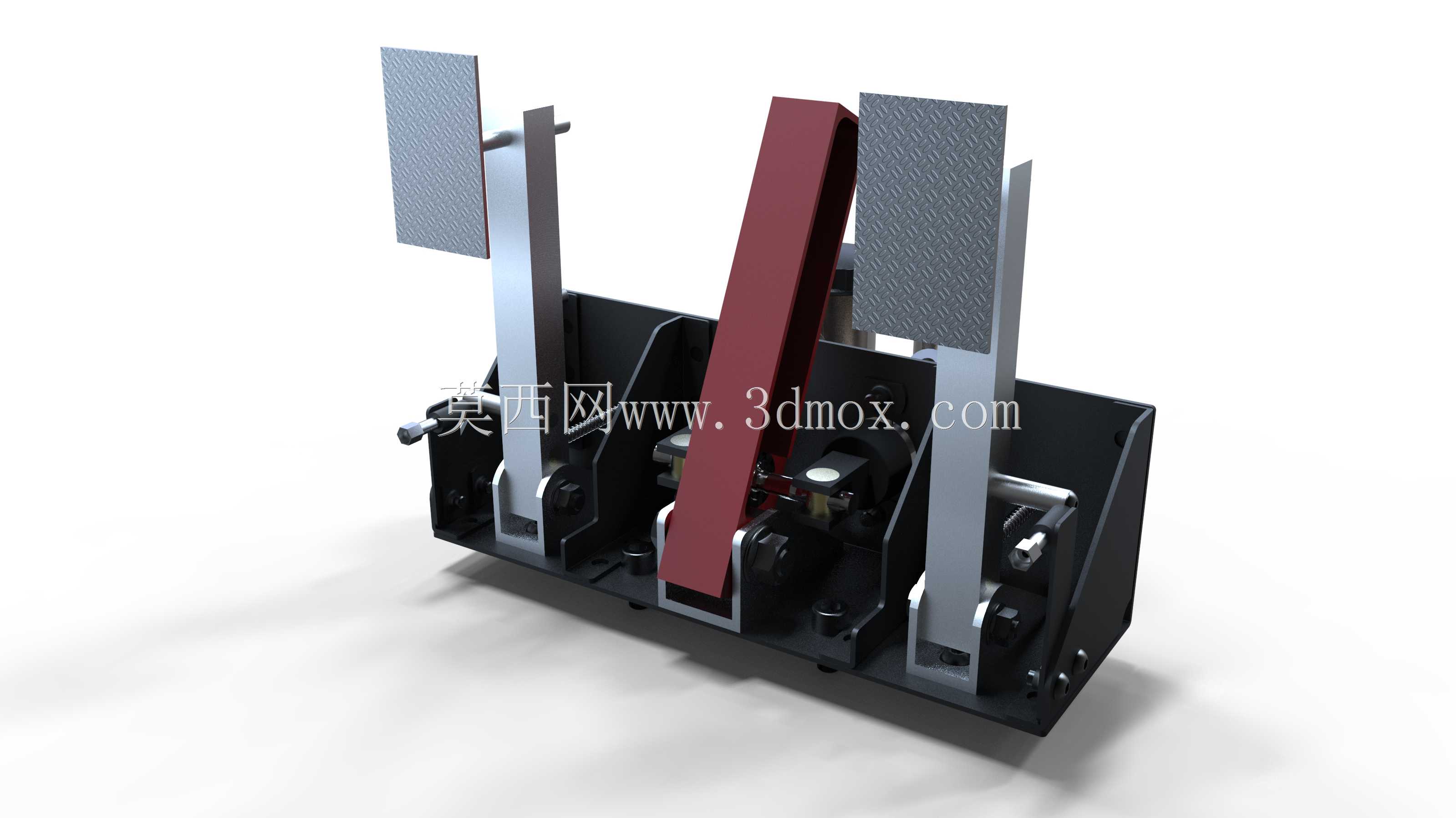

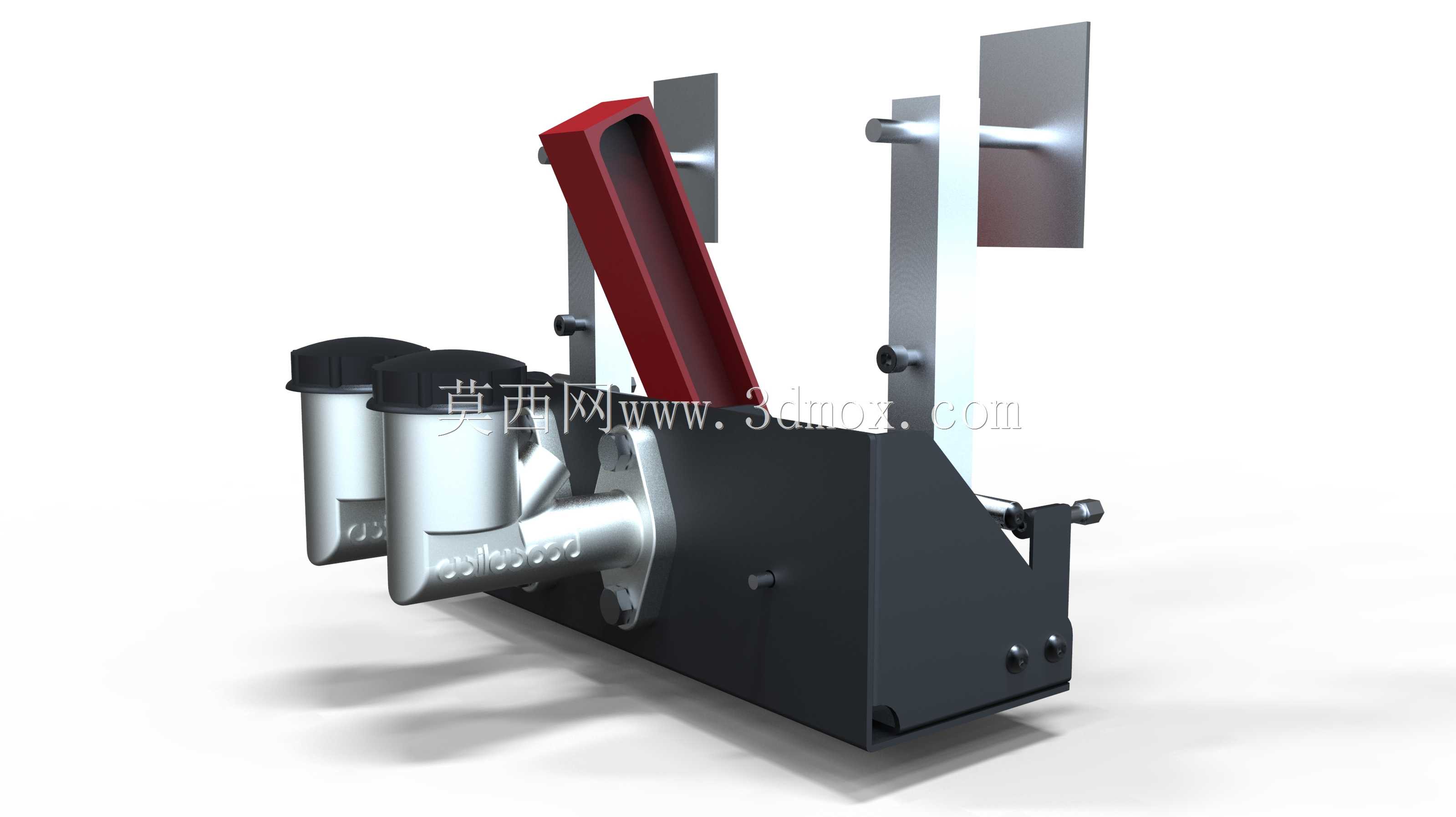

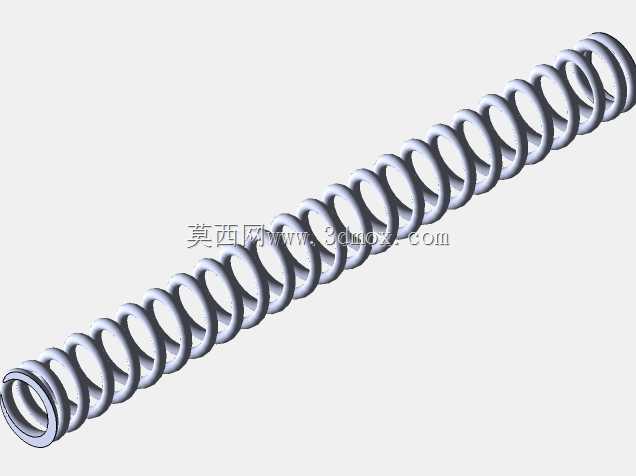

该踏板箱体是专为方程式学生赛事打造的驾驶操控核心部件，主要应用于大学生方程式赛车的驾驶舱操控区域，承担着赛车行驶过程中油门开度控制、制动压力输出、离合器接合分离三大核心操控功能，是车手与赛车动力、制动系统交互的直接载体，直接决定赛车起步、加减速、制动过弯等动态操作的响应精度与操控手感。整套踏板箱采用集成式模块化设计思路，将三个踏板的安装支座、传动摇臂、复位机构、传感器安装位全部整合在同一金属箱式基座内，既保证了整体结构的刚性，又能大幅缩减驾驶舱内的安装占用空间，适配方程式赛车紧凑的驾驶舱布局要求。三个踏板采用差异化布局设计，中间位置为制动踏板，采用加宽防滑踏板面与加强型传动结构，匹配赛事中高频大力度制动的操作需求，制动踏板的传动杠杆比经过反复调校，能够在保证制动力输出线性度的同时，降低车手长时间操作的疲劳度；左右两侧分别为离合踏板与油门踏板，踏板面采用防滑纹理金属板材，表面做防滑处理，避免车手佩戴赛车手套操作时出现打滑问题，两个踏板的复位弹簧刚度根据操作行程与反馈力度做了匹配调校，保证踩踏反馈清晰、回位迅速。基座采用一体式钣金折弯焊接结构，侧面预留多组标准安装孔位，可根据不同车手的坐姿习惯、腿长参数调整踏板的前后安装位置与倾斜角度，适配不同体型车手的操控习惯，安装边界可覆盖多数钢管式车架方程式赛车的驾驶舱前围安装区域，无需对原车车架做大规模改动即可完成适配。整套结构在设计阶段充分考虑赛事中的高强度使用场景，所有铰接位置均采用耐磨衬套结构，避免长时间高频操作出现的松旷问题，踏板的踩踏行程经过合理规划，制动踏板预留足够的空行程与有效行程区间，保证制动压力的线性建立，油门踏板的行程与节气门开度做对应匹配，保证动力输出的可控性，离合踏板的行程结合点位置做了优化调校，方便车手在起步、换挡时精准找到半联动位置，提升赛事操作的流畅度。
