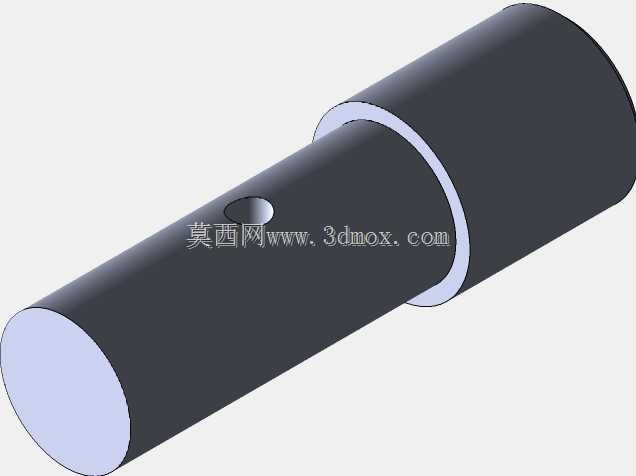

后轮驱动车辆双万向轴传动总成结构

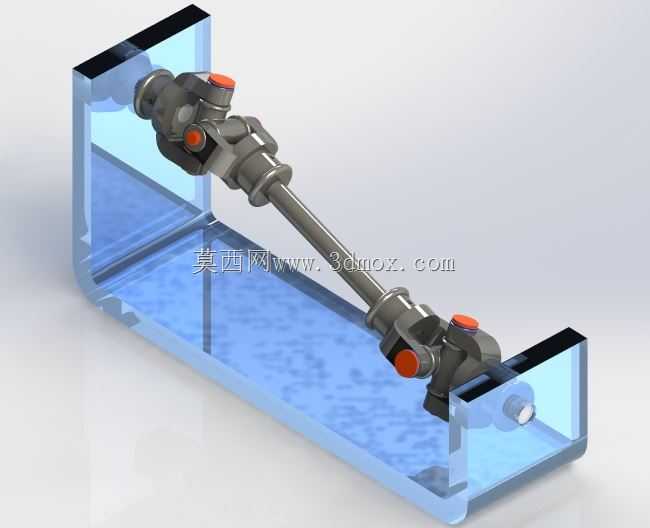

该双万向轴传动总成是后轮驱动车辆动力传递路径中的核心衔接部件，主要承担变速箱输出端与驱动桥输入端之间的动力传输任务，能够在两端连接部件存在轴线夹角、相对位置随行驶工况动态偏移的场景下，稳定传递旋转扭矩，避免动力传递中断或额外载荷冲击。在实际车辆运行过程中，悬挂系统会随路面起伏产生上下跳动，变速箱与车架为刚性固定连接，驱动桥则会随悬挂动作产生位置与角度变化，双万向轴的结构设计恰好可以补偿这类动态位移偏差，保证动力传递的平顺性，减少传动系统的振动与异响。从功能特性来看，该总成两端采用十字轴式万向节结构，中间通过实心传动轴杆连接，万向节部位设置有润滑注油点，可定期补充润滑脂降低十字轴与轴碗之间的磨损，延长部件使用寿命；两端万向节的相位匹配经过校准，能够抵消单万向节传动过程中产生的转速波动，让输出端转速与输入端保持一致，避免传动过程中产生附加扭转振动，提升整车行驶的平顺性。在设计思路上，该总成采用对称式双万向节布局，两端连接法兰的尺寸与安装孔位匹配常规后轮驱动车型的变速箱输出法兰与驱动桥输入法兰规格，中间传动轴的长度经过适配，预留了足够的伸缩余量，可应对车辆急加速、急减速以及悬挂大幅跳动时的轴向窜动需求；整体外部配套C型安装模拟支架，直观展示了总成在车架上的安装空间边界，支架的开口尺寸与安装孔位符合底盘布置的通用规范，不会与周边的排气系统、悬挂部件、燃油管路产生空间干涉。从安装边界来看，该总成的径向最大尺寸集中在两端万向节部位，中间传动轴杆直径更小，布置时仅需为万向节部位预留足够的旋转空间，轴向长度可根据不同车型的轴距进行适配调整，两端法兰的连接螺栓规格统一，便于整车装配线的快速安装与后期售后维护更换，能够适配多数传统后轮驱动乘用车、轻型载货车辆的传动系统布置需求，在保证传动强度的前提下尽可能控制整体重量，降低传动系统的转动惯量，提升动力响应速度。
