车用螺旋弹簧液压减震构件

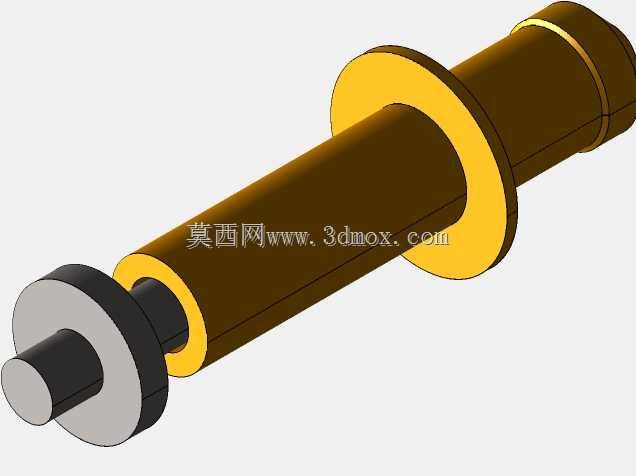

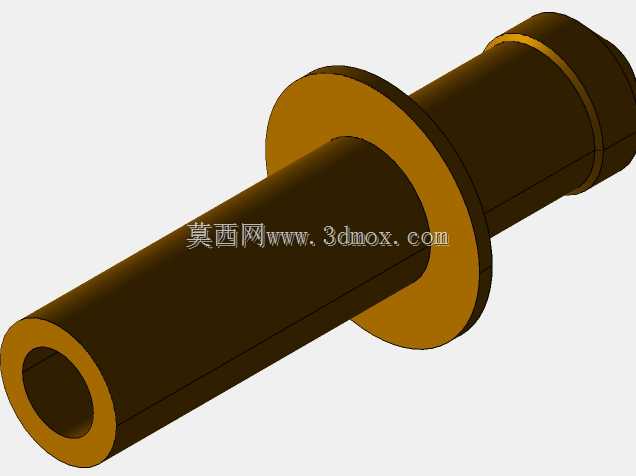

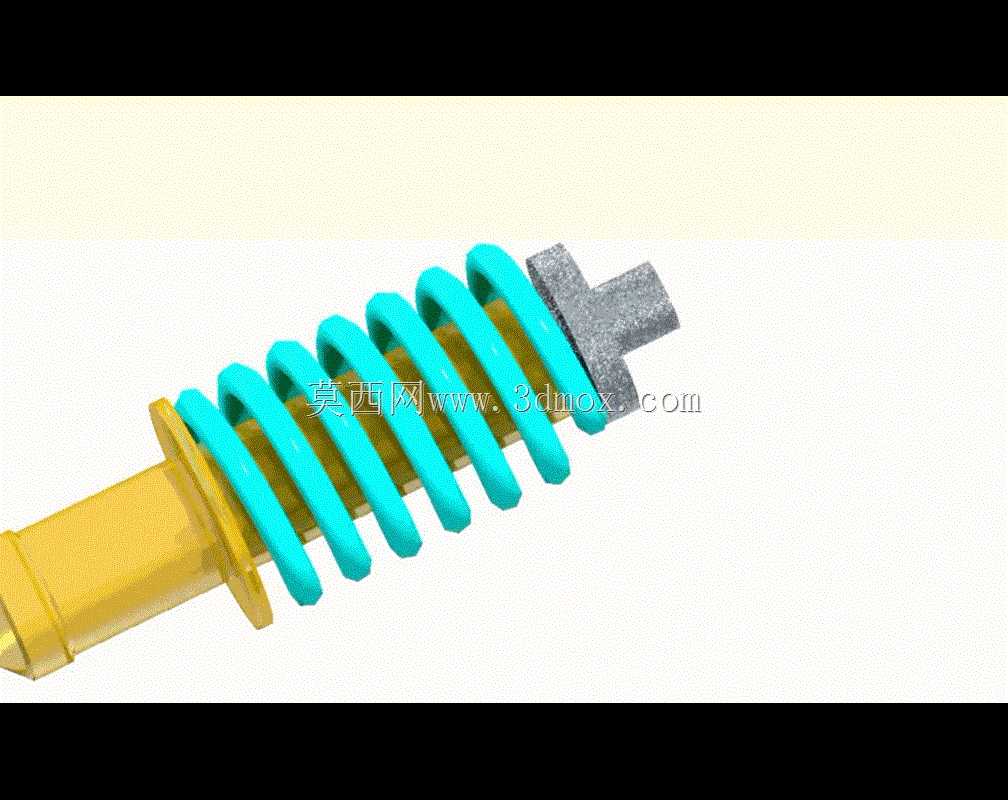

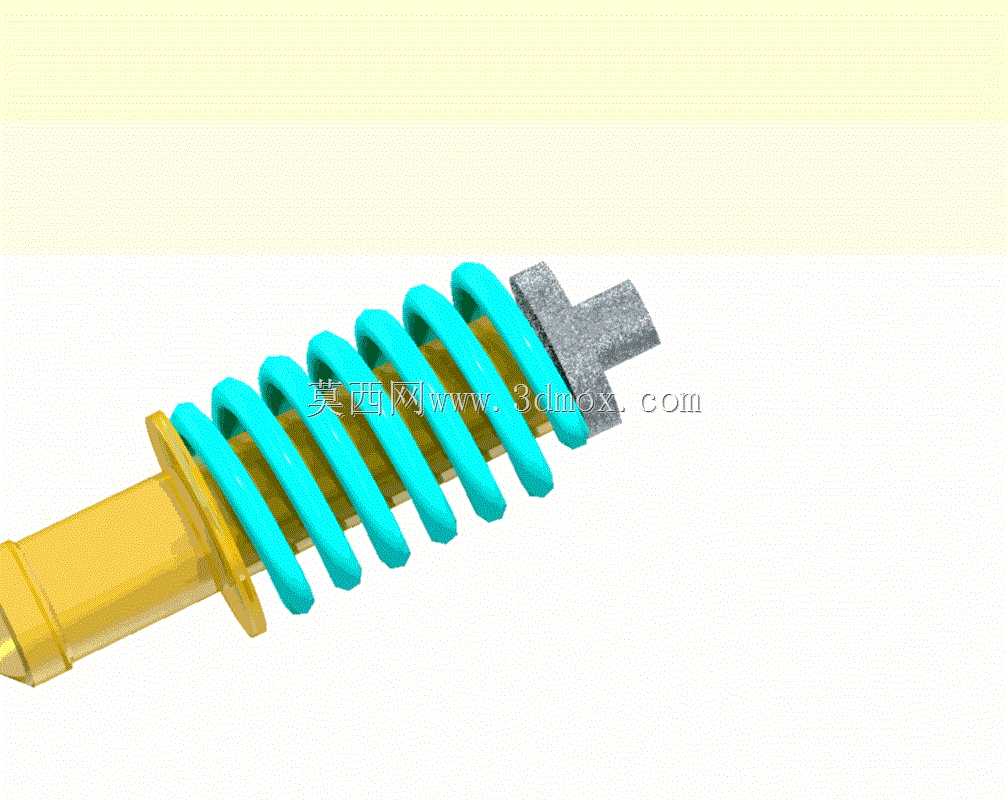

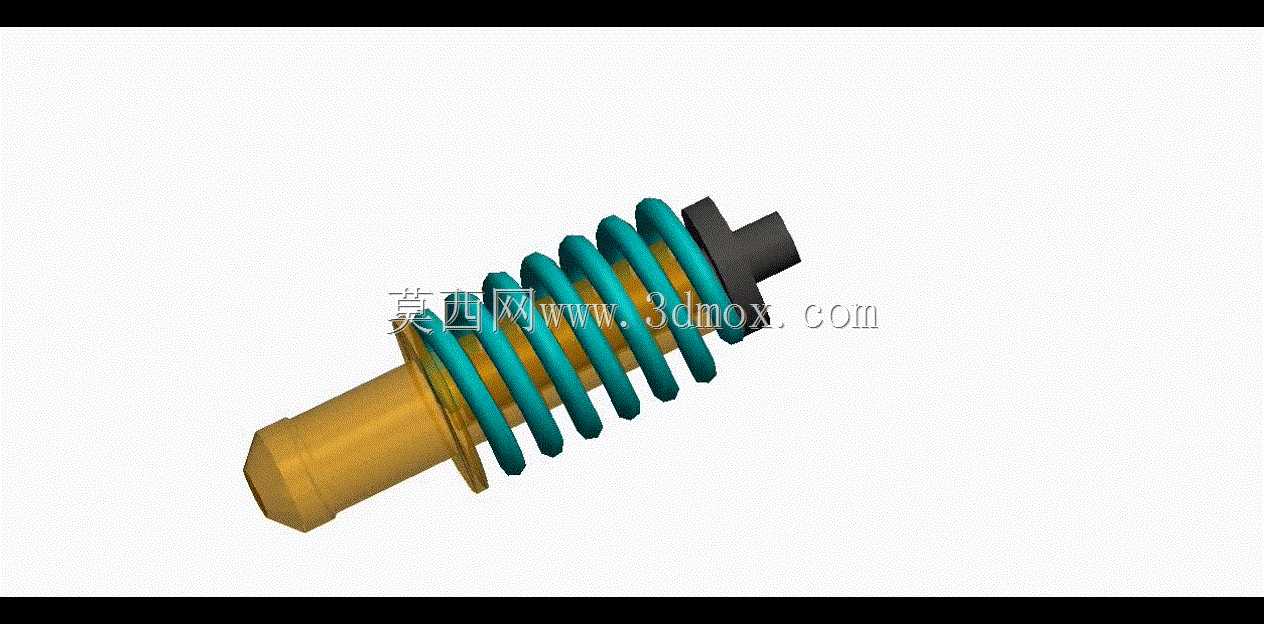

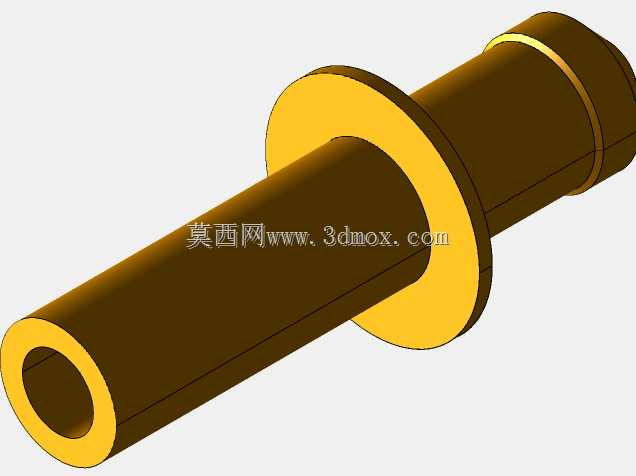

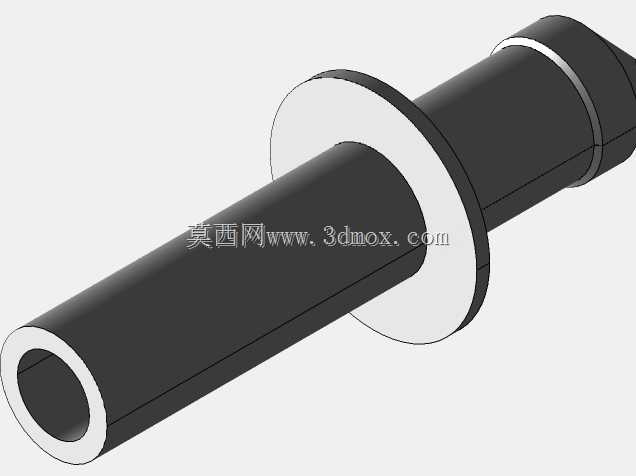

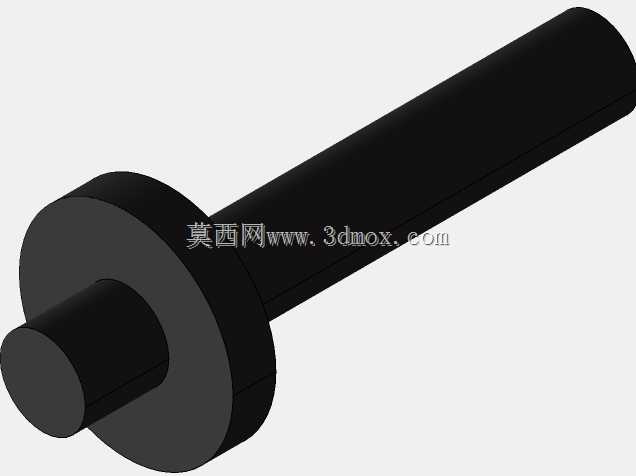

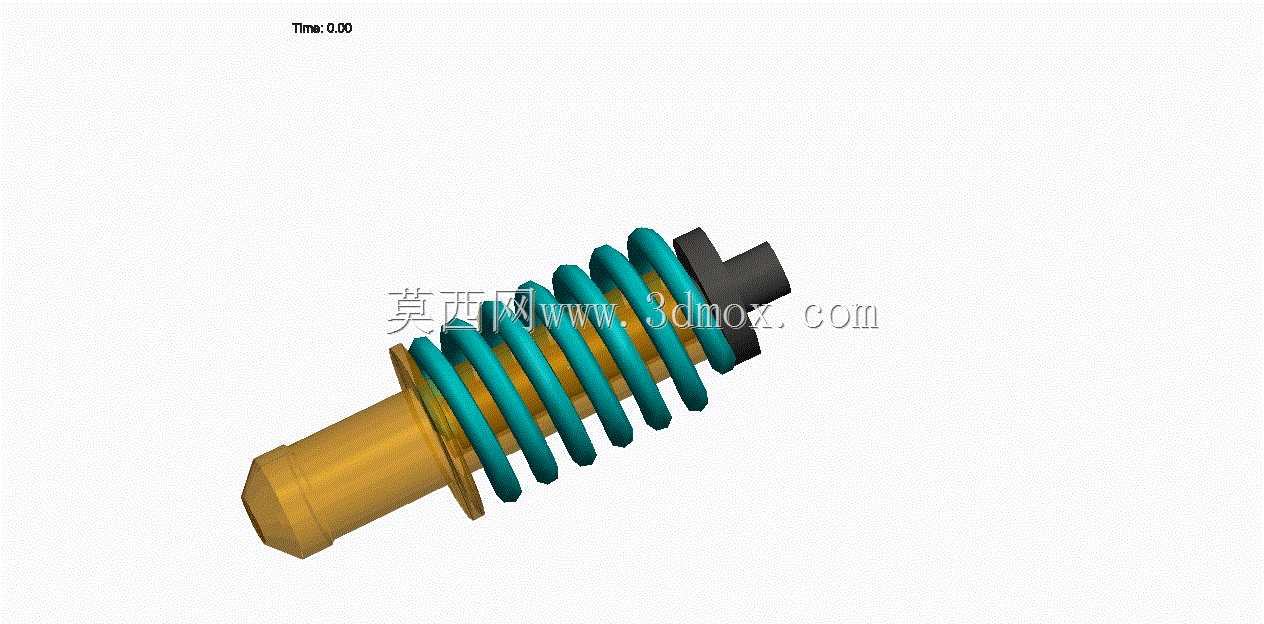

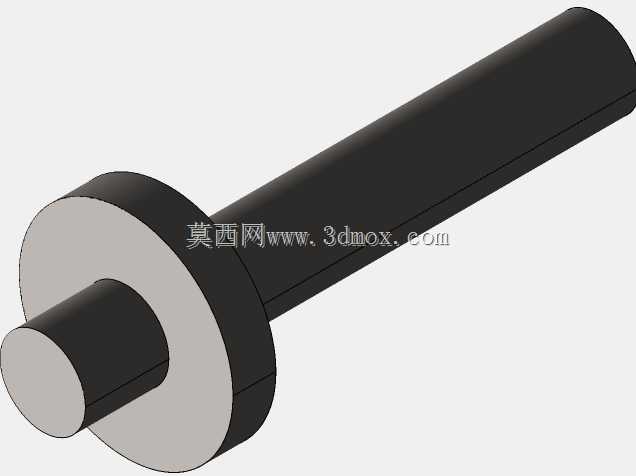

该减震构件主要应用于乘用车辆、商用货运车辆的底盘悬架系统中，是连接车架与车桥的核心缓冲阻尼部件，同时也可适配部分非道路工程作业车辆、特种作业装备的行走机构缓冲场景，承担着滤除路面颠簸冲击、约束悬架往复弹跳、保障车轮接地附着力的核心作用，直接决定车辆行驶过程中的乘坐舒适性与操控稳定性。该构件采用同轴集成式结构设计，将阻尼液压工作缸与螺旋复位弹簧整合为一体式总成，核心工作缸采用杆端伸出的筒式结构，外置的螺旋弹簧采用等节距圆柱螺旋构型，弹簧表面做了防锈涂覆处理，工作缸主体采用高强度金属材质加工，杆端设置有连接轴头，缸体另一端设置有安装对接端，整体结构紧凑，无需额外拆分装配即可直接对接悬架安装位。从功能特性来看，该构件依靠内部液压油流经节流孔产生的粘滞阻力耗散振动能量，当车辆经过颠簸路面时，弹簧承接冲击产生压缩形变储存能量，同时带动工作缸内的活塞往复移动，液压油通过活塞上的止回阀与节流孔在不同腔室间流动，将弹簧往复伸缩的动能转化为热能散出，避免车辆出现持续的余振弹跳；弹簧刚度经过匹配调校，既能够支撑车身额定载荷，又不会因刚度过大损失滤震效果，内部的阀系结构可根据活塞移动速度自动调整阻尼大小，低速压缩时阻尼柔和保障舒适性，高速拉伸时阻尼增大快速抑制弹跳，避免悬架击穿或弹簧过度拉伸。从设计思路来看，该结构采用成熟的筒式减震器集成方案，将弹簧预压套装在工作缸外侧，通过上下弹簧座定位，既减少了悬架系统的单独安装点位，又能保证弹簧受力始终与工作缸轴向重合，避免侧向力导致的活塞杆偏磨；活塞杆表面做了高精度硬化处理，配合密封组件降低长期往复运动的磨损泄漏风险，整体外形为同轴圆柱构型，最大外径由弹簧外圈直径决定，总长度满足悬架上下跳行程的伸缩需求，安装时上下端分别对接车架与转向节/车桥的安装位，预留的伸缩行程可覆盖车辆满载、空载状态下的悬架跳动范围，不会出现运动干涉，适配常规麦弗逊式悬架、拖曳臂式悬架的安装边界，无需对原有悬架结构做大幅修改即可替换适配。
