500升卧式储水罐体三维结构设计

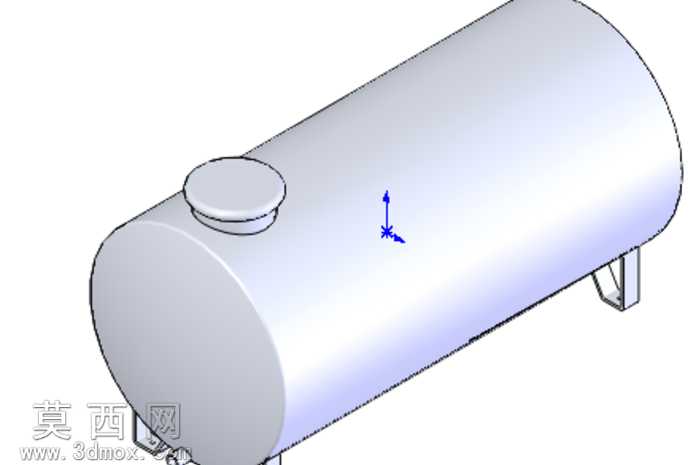

本作品为500升容量卧式储水罐体的三维参数化建模成果，建模过程严格遵循常压储液容器的设计规范，在SolidWorks软件环境下完成全特征构建。建模初期先确定罐体核心参数，以500升有效容积为基准，计算得出卧式圆柱筒体的内径、筒体长度、两端椭圆封头的曲率半径，确保容积计算误差控制在1%以内，满足实际储水使用的容量要求。模型采用多实体建模思路拆分结构，分别构建卧式圆柱筒体、顶部圆形加注口、端部封头、底部支撑支座四大核心部件，各部件间通过配合关系完成总装，还原真实罐体的装配逻辑。材质配置上，筒体与封头部分赋予哑光金属材质，模拟常用碳钢储水罐的表面质感，加注口盖赋予同系金属材质并做边缘倒角处理，避免尖锐棱角，底部支撑支座赋予结构钢材质，体现承重部件的厚重质感，整体渲染效果简洁清晰，能够直观展示罐体的外观形态与结构组成。结构设计层面，顶部加注口设置于筒体上表面靠近一端封头的位置，既方便日常加水操作，也预留了安装液位检测装置的空间；底部采用斜向支撑式支座，两个支座对称分布于筒体下方两侧，支座与筒体外壁采用贴合式连接设计，保证承重时受力均匀，避免筒体局部应力集中；两端封头采用标准椭圆封头结构，相比平盖封头具备更优的承压能力，适配常压储水的使用场景，同时降低罐体整体重量。建模过程中对所有锐边做了圆角过渡处理，符合工业产品的安全设计要求，各特征参数均可编辑调整，可根据实际使用需求修改容积、壁厚、支座形式等参数，适配不同场景的储液需求，模型结构完整无缺失特征，可直接用于工程出图、结构校核、装配模拟等后续设计环节，也可作为储水类产品设计的参考基础模型。
