可伸缩式水泥储料筒仓结构设计

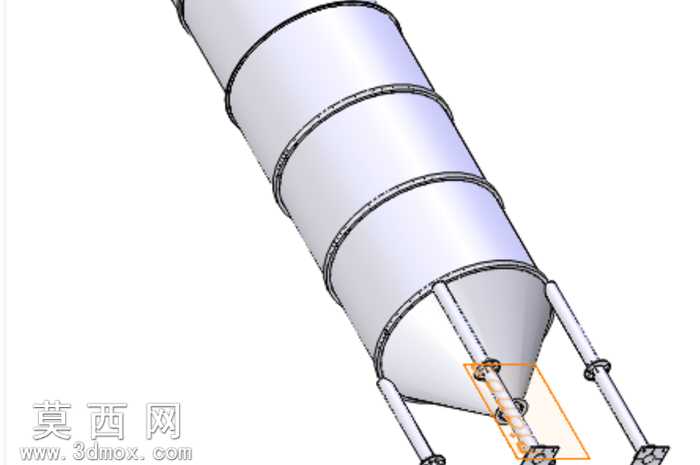

本作品为可伸缩式水泥储料筒仓的三维参数化模型，采用SolidWorks完成全结构建模，建模过程严格遵循粉体物料仓储设备的工程设计规范，对各功能部件进行了独立的参数化定义，便于后续根据实际储料容量需求调整各节筒段的尺寸参数。模型整体采用多节嵌套的伸缩式筒体结构，主体筒体由多段等直径渐变的圆柱筒段依次套接组成，每段筒段端部设置有环形限位加强结构，既保证伸缩行程的顺畅性，又能避免筒段拉伸到位后出现脱开、漏料的问题，同时环形加强结构可大幅提升薄壁筒体的结构刚度，降低满料状态下筒体发生形变的风险。筒体下部采用锥角优化的锥形出料斗结构，锥角角度匹配水泥粉料的自然安息角设计，可保证水泥粉料依靠自重顺利出料，避免出现粉料架桥、堵料的问题；出料斗外侧均匀布置多根斜向支撑腿，支撑腿与锥形斗、底部安装基座采用刚性连接结构，形成稳定的三角支撑体系，可均匀承载筒仓满料时的整体重量，提升设备放置与使用的稳定性。出料口位置设置有同轴的出料接口结构，可匹配后续螺旋输送、闸门卸料等不同出料装置的安装需求。材质渲染方面，主体筒体采用哑光浅灰白色金属漆材质，模拟实际仓储设备常用的碳钢喷塑外观效果，支撑腿采用同色系金属材质并做轻微的质感区分，环形加强筋部位做细微的金属光泽处理，突出结构的层次感；渲染过程中添加了柔和的环境漫反射光照，清晰展现各部件的装配关系与结构轮廓，对锥形出料斗、支撑腿连接部位做了局部光影强化，突出关键受力结构的形态特征。设计思路上，该伸缩式结构主要针对传统固定高度水泥筒仓运输不便、转场成本高的痛点，通过多节嵌套伸缩的结构形式，可在运输、转场时将筒体收缩至最小高度，大幅降低设备的运输空间占用，减少物流成本；在现场安装时仅需将各节筒段拉伸到位并通过限位结构固定即可完成主体安装，无需现场进行大量焊接拼装作业，可有效缩短现场安装周期，适配临时搅拌站、移动施工场地等需要频繁转场的粉料存储使用场景。建模过程中对各部件的装配间隙做了合理预留，既保证伸缩动作的顺畅无卡滞，又控制间隙尺寸避免出现粉料泄漏的问题，所有连接部位的结构均参考实际工程应用的连接形式设计，保证模型具备实际生产参考价值。
