ROMER关节臂式三坐标测量机三维建模作品

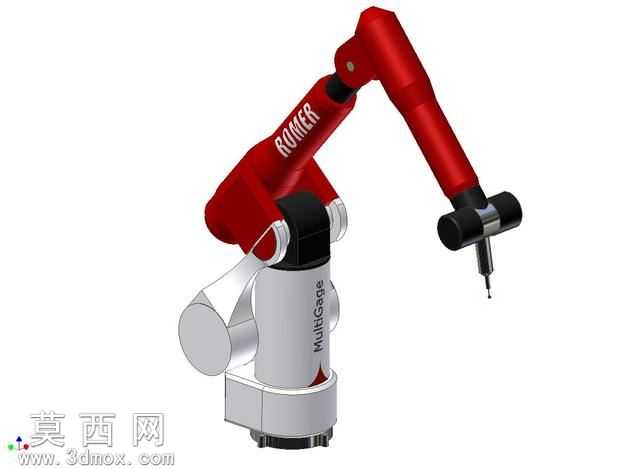

本作品为关节臂式三坐标测量机的三维建模成果，建模过程中首先对ROMER品牌测量臂的实物结构进行拆解分析，梳理出底座、多段旋转关节臂、测头安装端三大核心结构模块，确定各关节的旋转自由度与连接配合关系，保证模型结构逻辑与真实设备完全一致。建模阶段采用参数化建模方式，对底座的安装定位结构、各段臂身的连接转轴、关节处的限位结构进行精准还原，针对臂身表面的品牌标识、刻度线等细节特征，采用草图包覆与纹理映射结合的方式实现，既保证模型轻量化，又还原实物的外观细节。材质渲染阶段，针对设备不同部件的材质特性进行区分设置：底座与臂身主体的金属结构采用磨砂金属材质，调整金属粗糙度与反射参数，还原铸铝材质的哑光金属质感；关节处的黑色防护部件采用哑光工程塑料材质，添加细微的颗粒纹理模拟塑料表面的磨砂触感；测头部分的金属测杆采用高光金属材质，还原硬质合金测头的光亮金属质感；臂身红色涂装部分采用半光泽烤漆材质，调整漆面的反光度与清漆层厚度，还原工业设备漆面的均匀质感。结构设计上严格遵循真实关节臂测量机的运动逻辑，各段臂身之间的旋转关节设置合理的转动限位，还原设备实际的可达测量范围，底座的固定安装结构也按照真实设备的安装孔位进行建模，可直接用于设备布局仿真、测量方案演示等场景。整体建模过程兼顾结构准确性与外观还原度，模型可用于工业检测场景的演示动画制作、测量工作站布局规划、检测设备操作培训素材制作等用途，各部件的建模均保留合理的参数化特征，可根据同系列不同量程的测量臂参数进行快速调整修改，适配不同的演示与仿真需求。
