ASW15铸造合金车轮毂结构设计

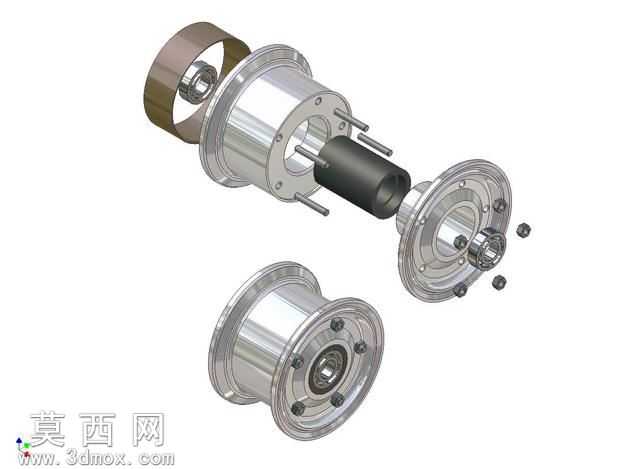

本作品为ASW15铸造合金车轮毂的三维结构设计，采用Autodesk Inventor完成全参数化建模，完整还原了轮毂总成的装配关系与细节特征。建模过程中首先基于铸造合金车轮的加工工艺特性，梳理轮毂的功能需求：既要满足车轮与轮轴的可靠连接，也要兼顾制动组件的安装适配，同时符合铸造加工的出模要求，避免出现壁厚突变、锐角倒刺等不利于铸造生产的结构。整体模型包含外轮辋、内轮毂芯、连接螺栓、轴承衬套、轴套等多个独立零件，各零件间的装配约束完全按照实际机械装配逻辑设置，同轴度、端面贴合度等配合公差均在建模阶段做了对应预留，可直接用于装配干涉检查与结构验证。材质渲染上，轮辋主体采用抛光铝合金材质，还原铸造合金经机加工后的金属光泽与细腻质感，轴承、螺栓等标准件做了镀锌防锈的金属质感区分，轴套部分做了发黑处理的哑光深色材质表现，不同零件的材质差异清晰可辨，能够直观区分各功能组件。结构设计上，轮辋部分采用等强度轮缘设计，轮辐与轮辋的过渡位置做了大圆角处理，有效降低铸造应力集中风险；轮毂芯部分设计有均匀分布的螺栓安装孔，孔位精度满足装配定位要求，中心轴承位设置有双轴承安装腔，可适配对应规格的滚动轴承，保障车轮转动的平顺性；配套的轴套组件做了阶梯轴结构设计，与轮毂轴承位、制动安装位的尺寸完全匹配，螺栓组件采用标准六角头结构，带防松垫片的安装结构也做了细节还原。设计思路围绕铸造加工的可行性展开，所有非配合面均保留铸造拔模斜度，配合面预留机加工余量，整体结构在满足车轮承载强度要求的前提下，尽可能优化壁厚分布，降低铸件重量，同时兼顾后续机加工的工艺便利性，避免出现难以加工的封闭内腔、深孔等结构，整个模型的结构逻辑完全贴合实际合金车轮的生产加工流程，可用于铸造工艺模拟、装配教学演示、产品结构优化参考等场景。
