3D打印教学用奥托电机结构模型

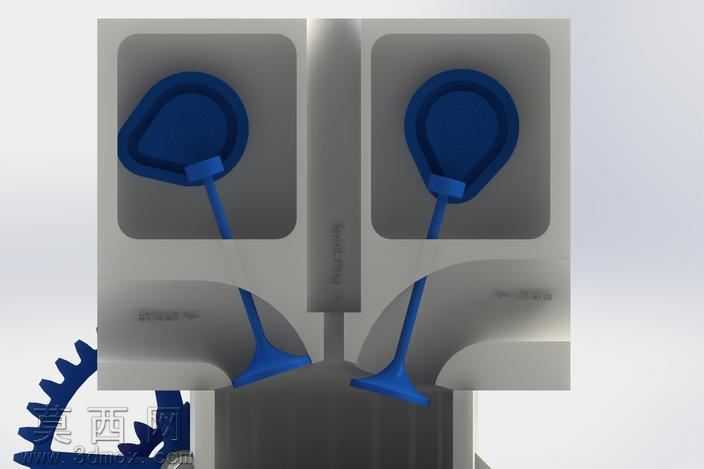

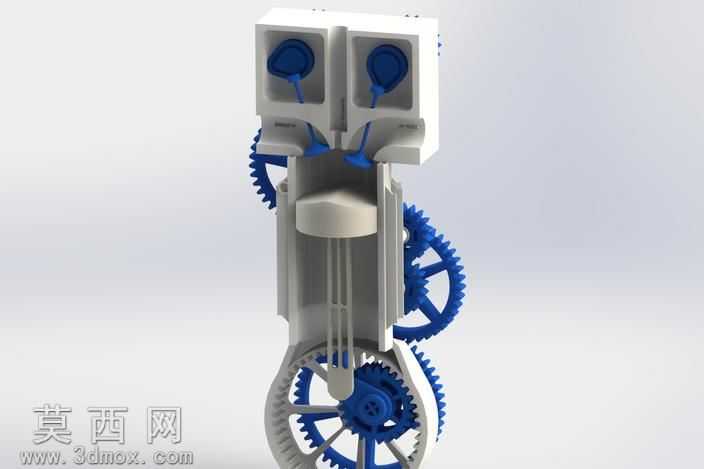

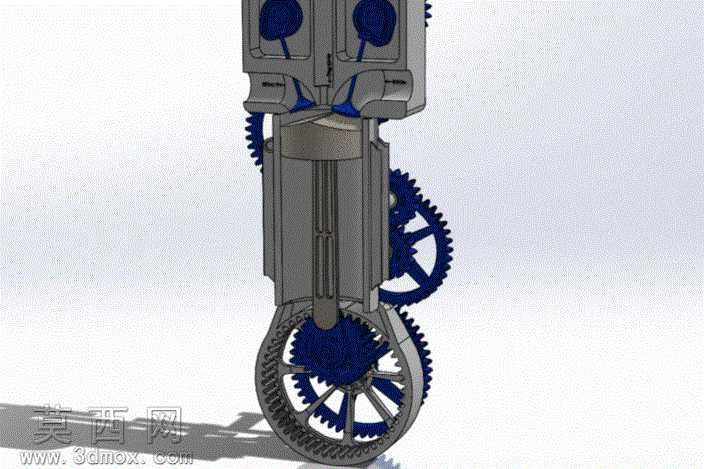

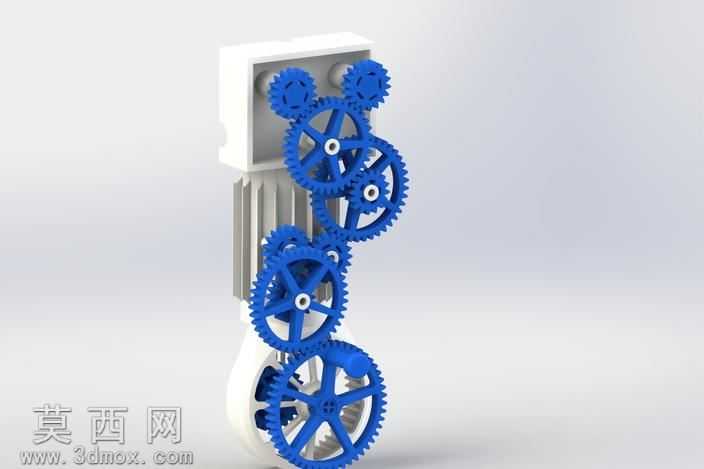

本模型为面向教学场景设计的可3D打印奥托电机结构演示模型，整体采用三维参数化建模方式完成，建模过程中严格遵循奥托循环发动机的真实结构比例，同时针对3D打印的工艺特性对零件结构做了适配优化，避免出现打印过程中易产生翘曲、支撑难以去除的薄壁、悬空锐角结构，所有零件的壁厚均控制在适合FDM打印的合理区间，无需额外定制特殊打印耗材即可完成实体制作。模型完整还原了奥托电机的核心功能结构，包含进气阀门、排气阀门、火花塞安装位、曲柄曲轴组件以及齿轮传动组，其中传动系统采用2:1齿轮传动比设计，替代传统单偏心曲轴结构，能够更清晰地向学习者展示四冲程发动机的动力传递逻辑。模型渲染阶段采用金属灰与深蓝色的材质区分方案，主体缸体、曲柄连杆等结构件赋予哑光金属材质，模拟真实发动机铸铁/铸铝壳体的质感，齿轮组、阀门组件采用深蓝色工程塑料材质，既能够清晰区分不同功能的零件组，也贴合3D打印常用PLA耗材的实际视觉效果，渲染光影采用柔和的侧上方打光，完整呈现齿轮啮合间隙、活塞运动腔道、曲轴连接位的细节结构，避免阴影遮挡关键教学演示部位。设计思路上以教学演示为核心目标，将原本封闭在发动机壳体内的传动结构做了可视化处理，侧面的齿轮组完全外露，学习者可以直观观察到曲轴转动时齿轮的啮合传动过程，以及活塞往复运动与阀门开闭的对应关系，背面额外设置的多组演示齿轮，能够直观展示不同齿数比对应的传动转速差异，帮助学习者快速理解齿轮传动比的计算逻辑与实际作用。模型整体装配关系完全还原真实电机的组装逻辑，所有配合位均预留了适合3D打印的装配公差，打印完成后无需额外粘接或精加工即可完成组装，手动转动底部大齿轮即可完整模拟整个奥托电机的运行过程，让学习者在动手组装、操作演示的过程中理解四冲程内燃机的基本工作原理，同时也展示了3D打印技术在教学教具制作领域的应用可能性。
