开式结构离心泵叶轮水力部件设计

这款开式离心泵叶轮是离心泵设备的核心过流做功部件，主要应用在市政给排水、工业流体输送、暖通循环、污水处理、化工介质输送等多个场景的离心泵产品中，是决定泵组水力效率、运行稳定性与输送能力的核心零件。叶轮在泵腔内高速旋转时，会通过叶片对进入流道的流体做功，将电机输入的机械能转化为流体的压力能与动能，最终让流体获得足够的能量完成输送流程，适配输送含少量细小颗粒、纤维杂质的流体介质，相比闭式叶轮拥有更好的通过性，不易发生流道堵塞问题。

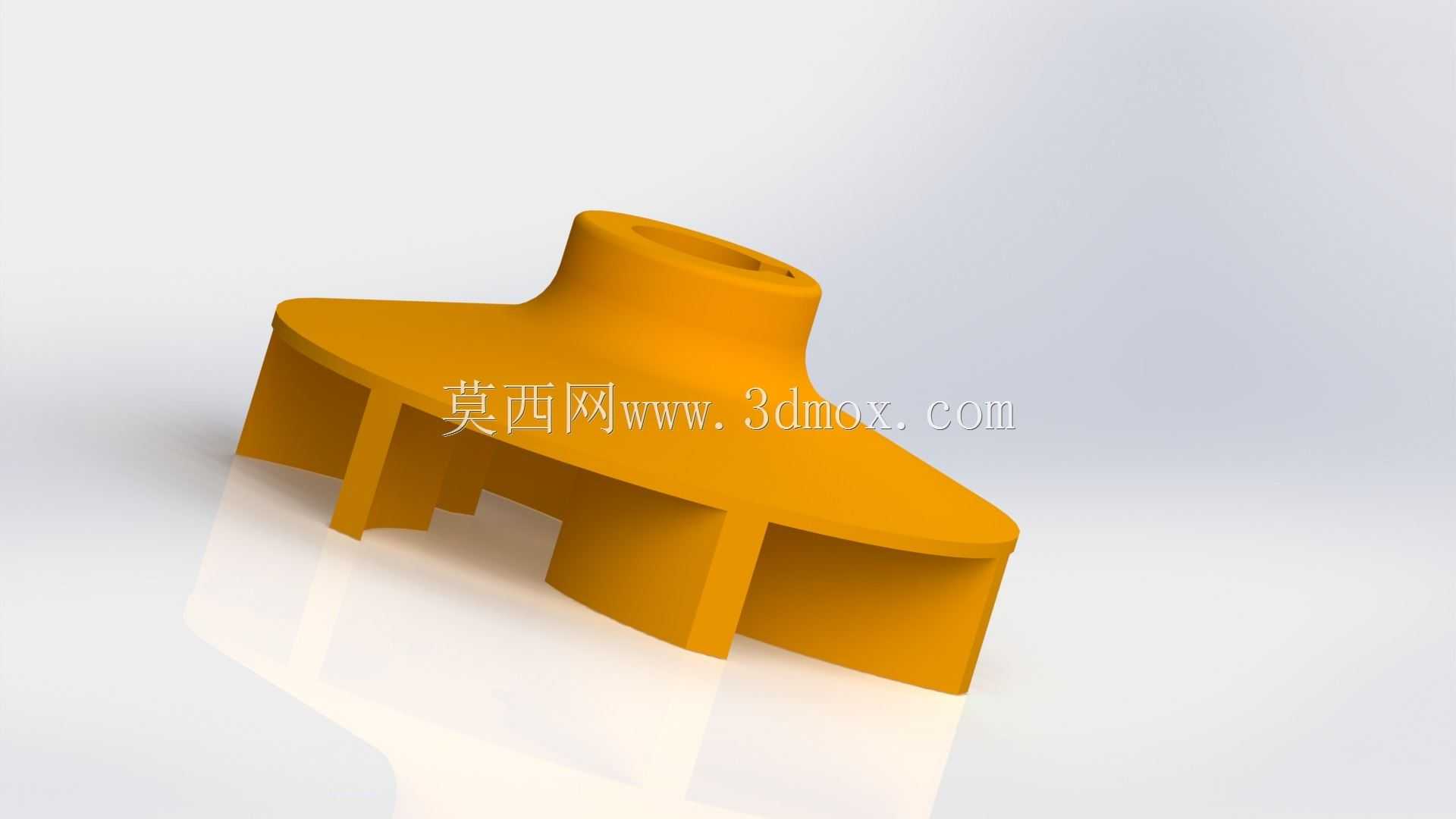

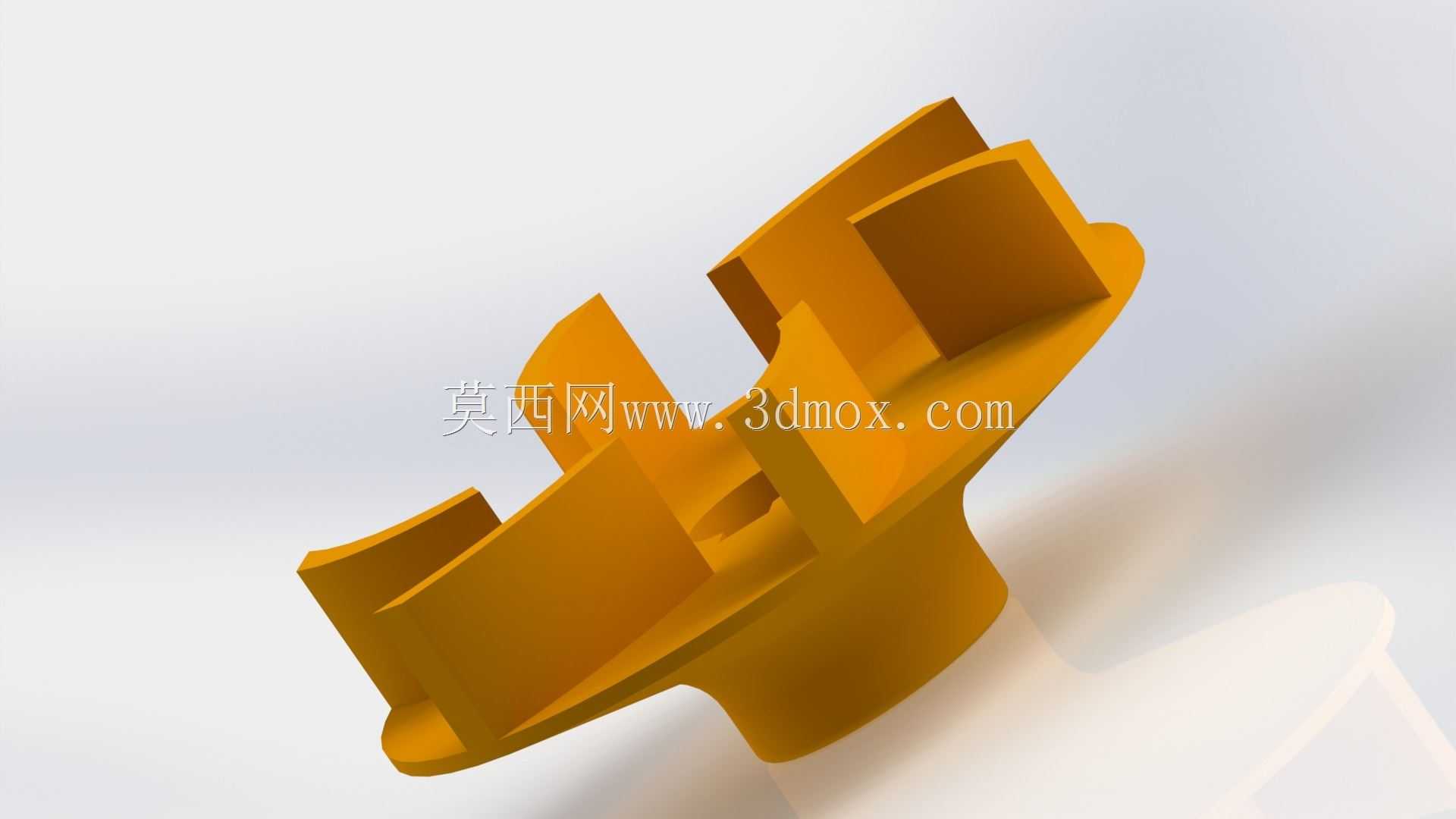

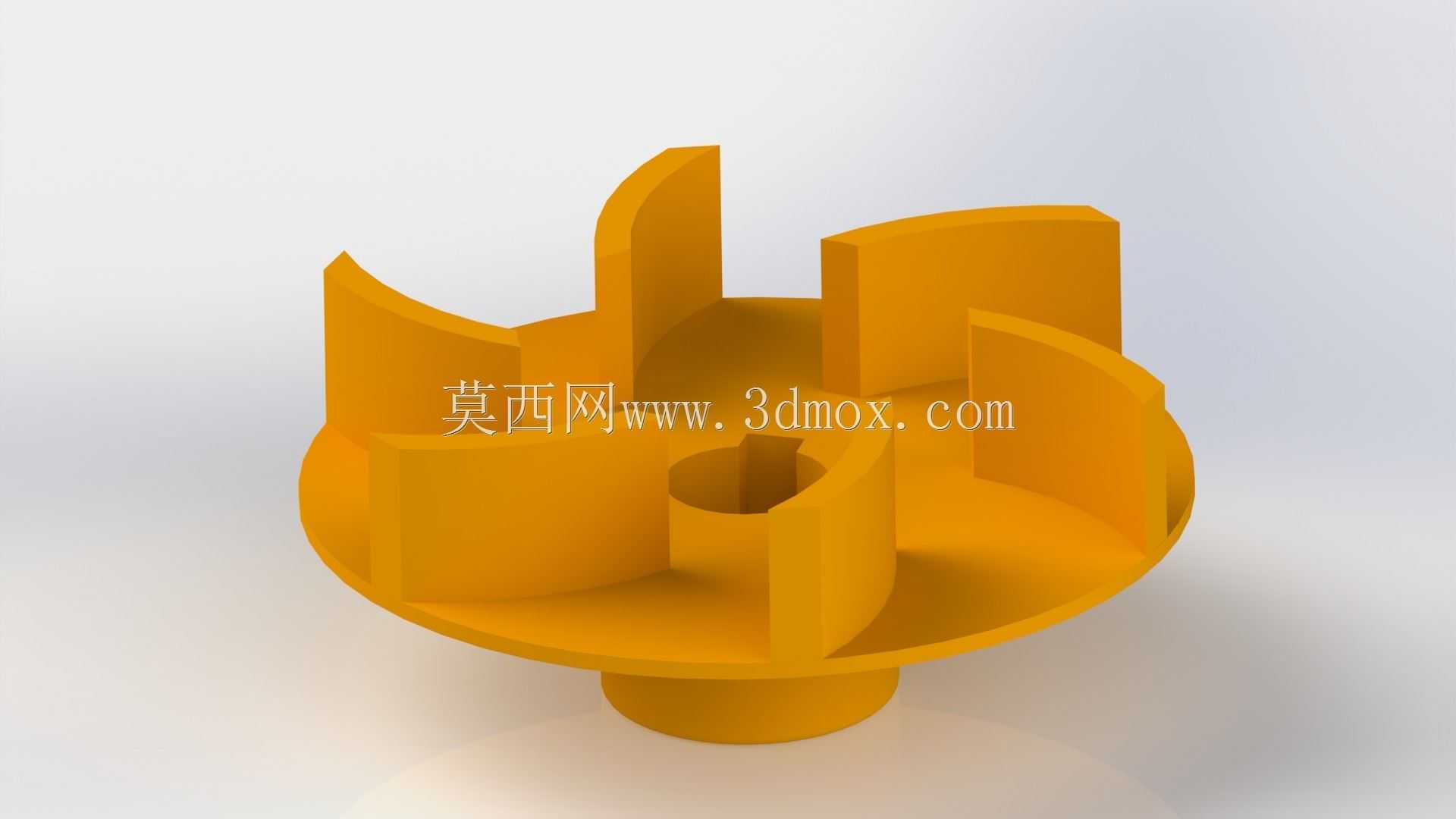

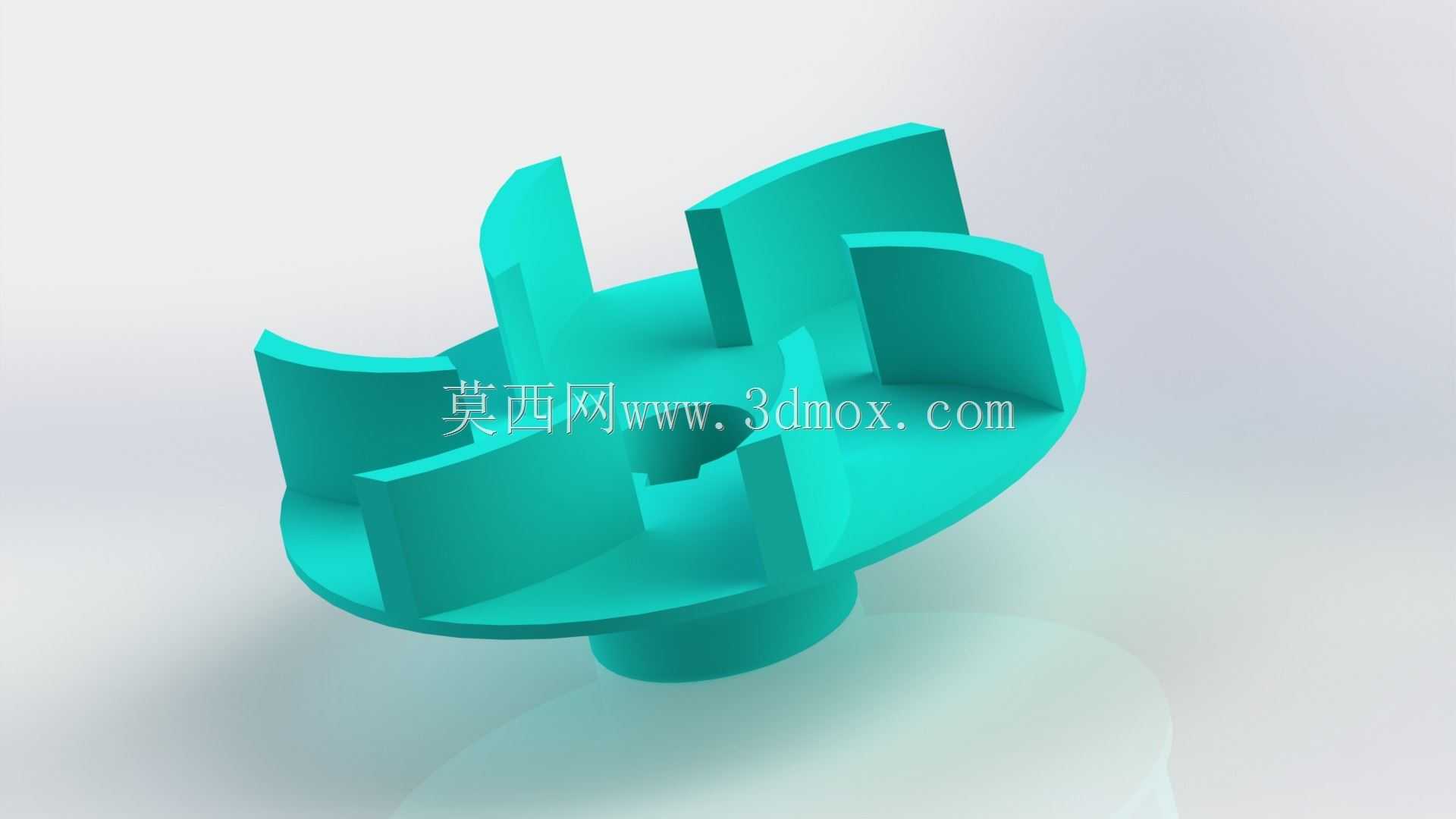

在功能特性设计上，这款叶轮采用六片空间扭曲叶片的布局，叶片型线按照流体力学原理做了顺滑曲面过渡，能够有效减少流体在流道内的涡流损失与冲击损失，提升泵组的整体运行效率；叶片与前后盖板的衔接处做了圆角过渡处理，既可以降低流体流动阻力，也能减少介质中杂质对边角位置的冲刷磨损，延长零件的使用寿命。叶轮底部设置的同轴轮毂结构，是与泵轴配合安装的核心部位，轮毂内孔与泵轴采用精准的公差配合，能够保证叶轮高速旋转时的同轴度，减少运行过程中的径向跳动，降低泵组的振动与噪音。

设计过程中，首先根据目标泵型的流量、扬程参数确定了叶轮的进出口直径、叶片安放角、流道宽度等核心水力参数，再通过曲面建模完成叶片的空间造型，反复调整叶片的曲率变化，保证流体从叶轮进口到出口的流动状态平稳，避免出现脱流、二次回流等影响效率的问题。在安装边界设计上，轮毂的轴向长度、轴孔直径都匹配对应型号离心泵的泵轴尺寸，叶轮进口端的密封配合面与泵腔密封环的间隙控制在合理范围，能够减少高压流体的回流损失；叶轮的整体外径尺寸适配对应泵型的泵腔内部空间，旋转时不会与泵壳、密封件发生干涉，同时做了静平衡校验设计，保证高速旋转时的动平衡性能，让泵组运行更加平稳可靠，能够适配长期连续运行的工况需求。
