一战自由号V12航空发动机冷却水泵结构

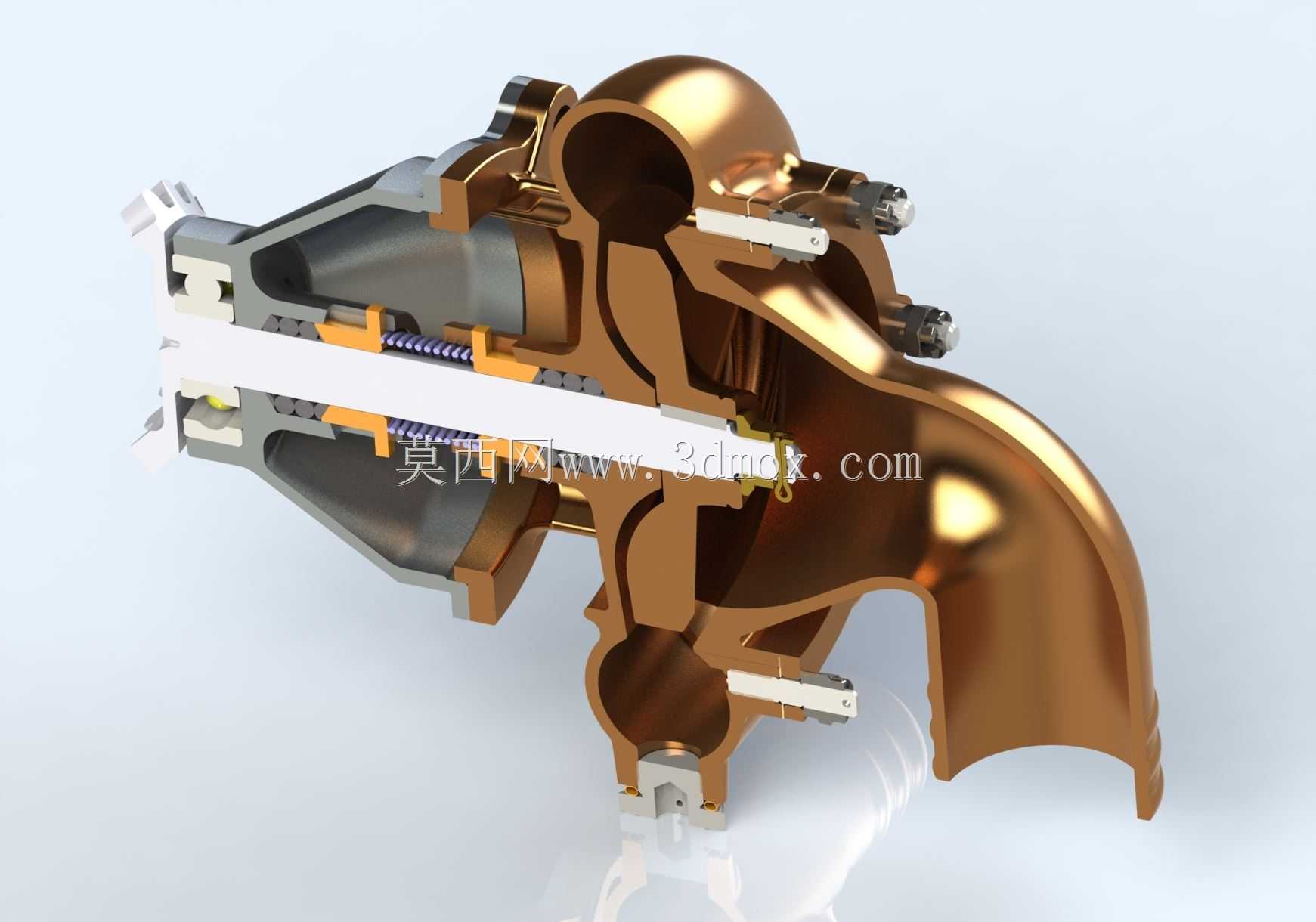

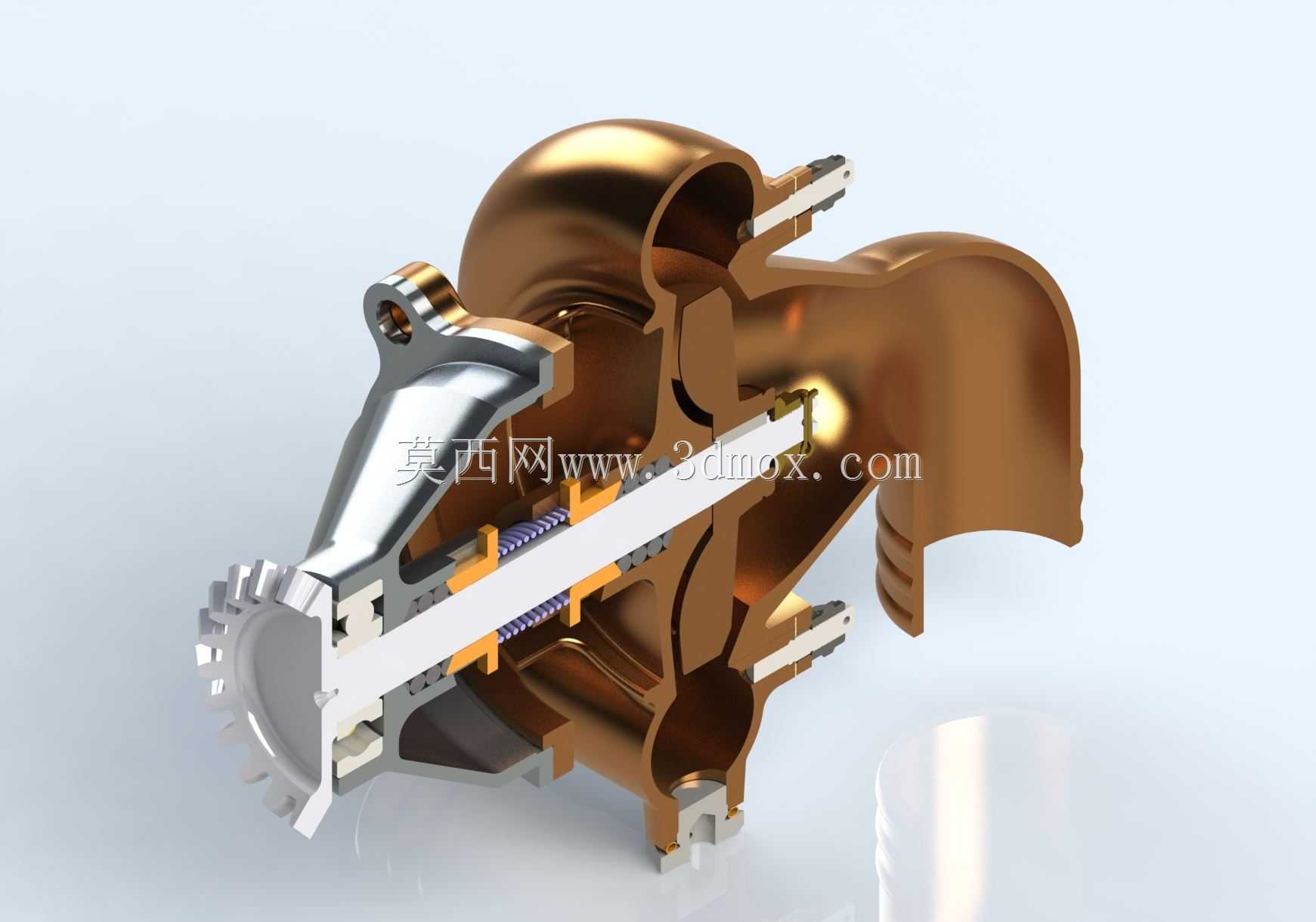

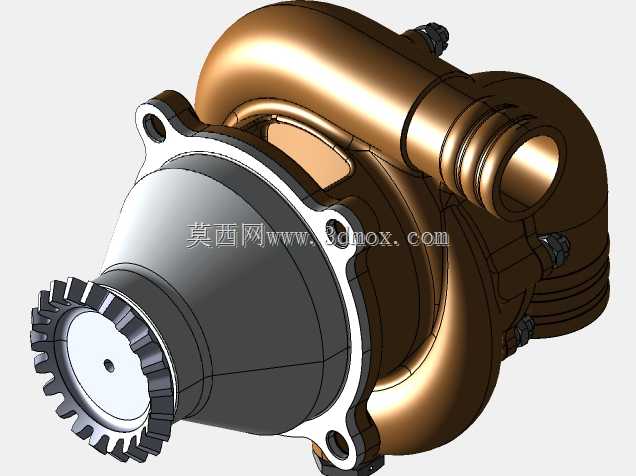

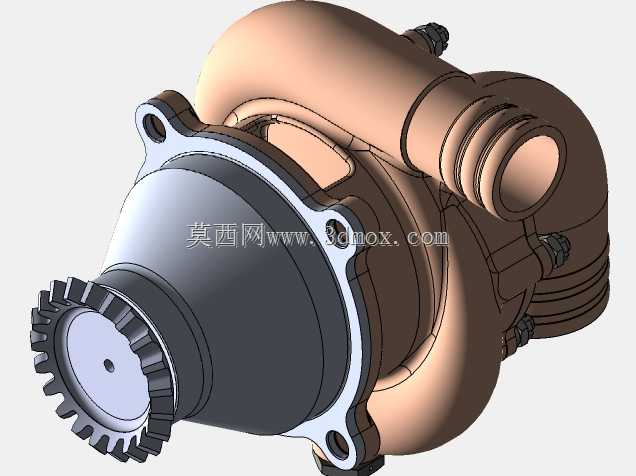

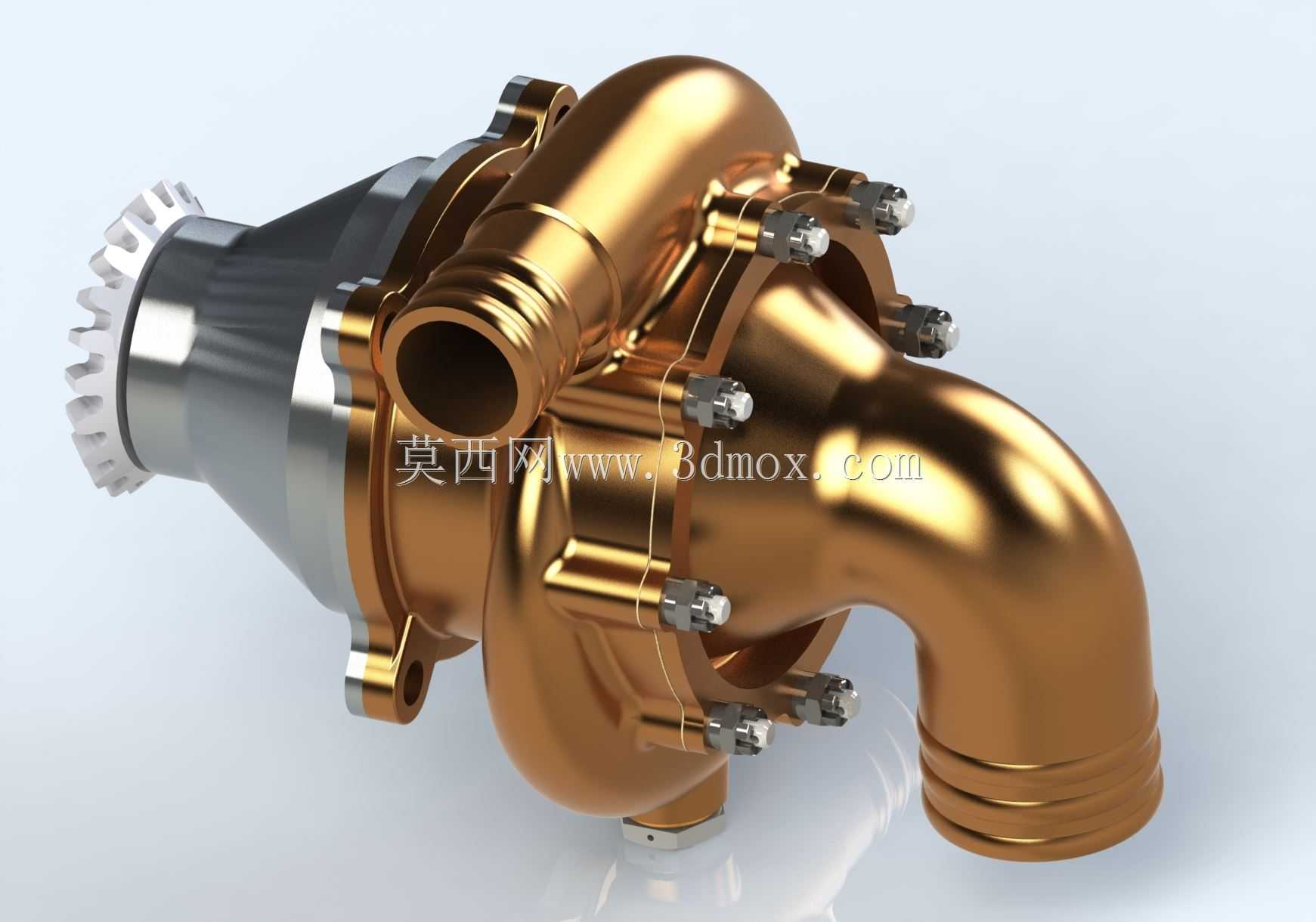

这款水泵是为V型12缸航空活塞发动机配套设计的冷却循环核心部件，主要应用于早期双翼侦察机、教练机的动力系统冷却回路，承担发动机运转过程中冷却液的强制循环输送功能，能够将缸体、缸盖吸收的燃烧余热持续输送至散热器完成热交换，避免高负荷运转下的发动机出现过热爆震、部件形变等故障，保障动力输出的稳定性与可靠性。从结构设计来看，该水泵采用离心式叶轮工作原理，进水端设置大口径弯管接口，能够匹配大流量冷却液的吸入需求，减少进水侧的流道阻力损失；泵壳采用分段式螺栓紧固结构，结合面设置密封槽位，可承受冷却回路的额定工作压力，避免高压下的冷却液渗漏问题。动力输入端集成了传动齿轮，可直接与发动机前端的正时齿轮系啮合，无需额外设置传动皮带或链条，传动效率更高，也能适应航空发动机高转速、强振动的工作环境，避免传动部件松脱失效。安装边界方面，泵体侧面设置了带安装孔的固定支脚，可通过螺栓直接固定在发动机缸体前端的预设安装位上，安装孔位的位置公差经过严格校核，能够保证传动齿轮与发动机齿轮系的啮合间隙符合设计要求，减少运转过程中的齿轮磨损与异响。进出水口采用阶梯式宝塔接头结构，可适配不同内径的橡胶冷却软管，配合卡箍紧固后能够承受管路内的压力波动，不会在飞行过程中出现管路脱落的问题。设计过程中充分考虑了航空工况的轻量化需求，泵壳在保证结构强度的前提下做了壁厚优化，在满足耐压要求的同时尽可能降低部件自重，减少飞机的无效载荷；过流部件的流道经过顺滑过渡处理，能够减少冷却液在泵腔内的涡流损失，提升水泵的工作效率，降低发动机驱动水泵的功率损耗。叶轮采用闭式结构设计，能够在高转速下维持稳定的输出压力，保证发动机各个冷却支路都能获得充足的冷却液流量，即使在飞机大角度爬升、俯冲的姿态下，也能维持冷却循环的稳定运行，不会因为姿态变化出现泵腔进气、流量断供的问题。
