皮带张紧器带轴承结构三维设计作品

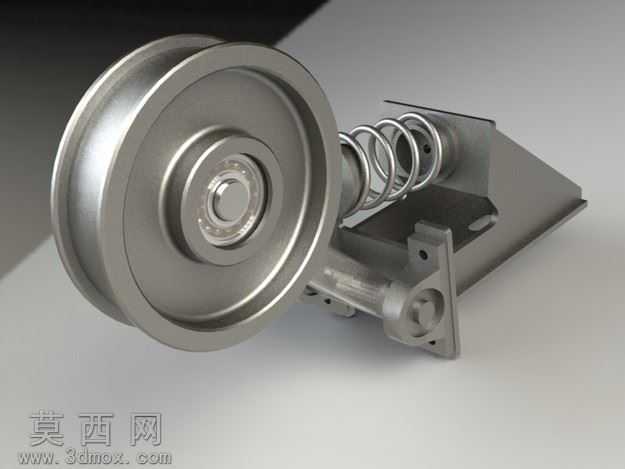

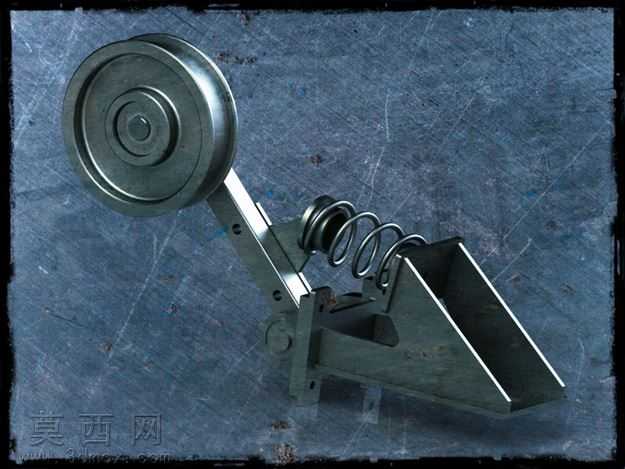

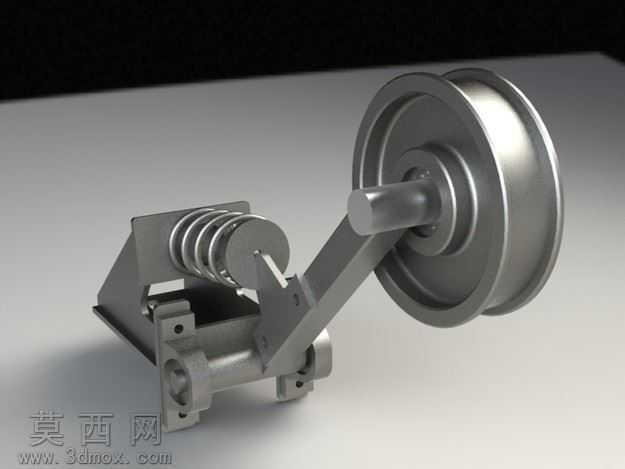

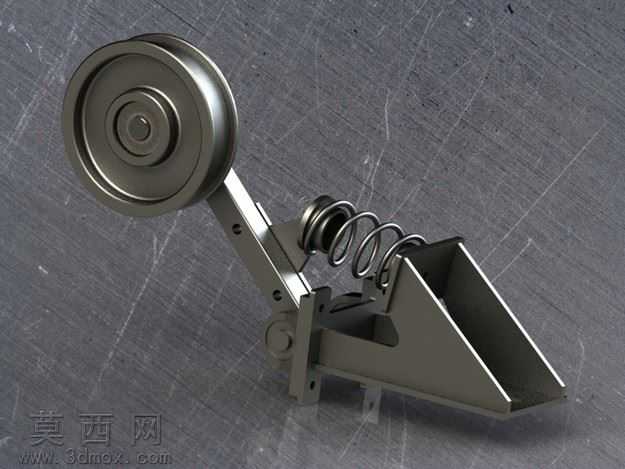

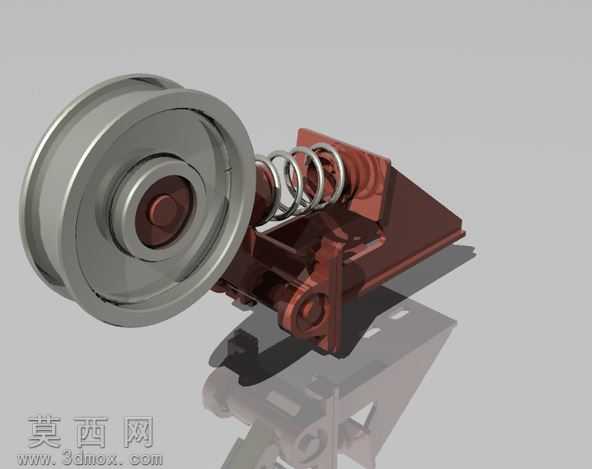

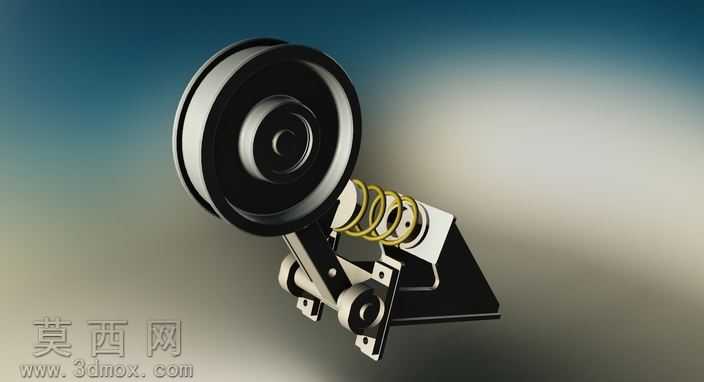

本作品为皮带张紧器的三维设计成果，核心完成了内置轴承的张紧轮主体结构搭建，建模阶段采用参数化特征建模思路，先以旋转特征生成带双挡边的张紧轮金属轮体，轮体表面做了细微的车削纹理质感处理，轮体中心预留标准轴承安装位，通过配合约束将深沟球轴承的内圈、外圈、滚动体、保持架逐一装配到位，保证轴承转动副的自由度符合实际工况要求。张紧轮的支撑摆臂采用钣金折弯与实体切削结合的方式建模，摆臂上的安装孔位、定位凸台均按照通用安装标准做了尺寸匹配，摆臂与固定基座之间设计了铰接转动结构，可实现张紧轮的角度自适应调整。张紧动力部分采用圆柱螺旋压缩弹簧，建模时严格按照弹簧线径、中径、有效圈数参数生成螺旋扫描特征，弹簧两端做了并圈磨平处理，分别与摆臂、基座的弹簧定位座做贴合约束，可通过弹簧的预紧弹力为皮带提供持续的张紧力，避免皮带传动过程中出现打滑、跳齿问题。渲染阶段采用金属材质为主，张紧轮轮体赋予磨砂金属钢材质，调整粗糙度参数模拟真实机加工金属的哑光质感，轴承部分做了高光金属处理凸显精密部件的质感，弹簧赋予镀锌金属材质，基座与摆臂做了氧化发黑的金属表面处理效果，场景采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配凸显部件的结构层次与金属质感，清晰展现各零件的装配关系与结构细节。目前作品已完成核心功能结构的建模与装配验证，部分细节结构仍在优化调整中，后续可进一步完善安装位的密封结构、张紧力调节的锁紧结构，让整体设计更贴合实际工业使用场景，可用于皮带传动系统的结构演示、教学参考以及相关设备的张紧机构设计参考。
