双联万向节传动结构三维设计作品

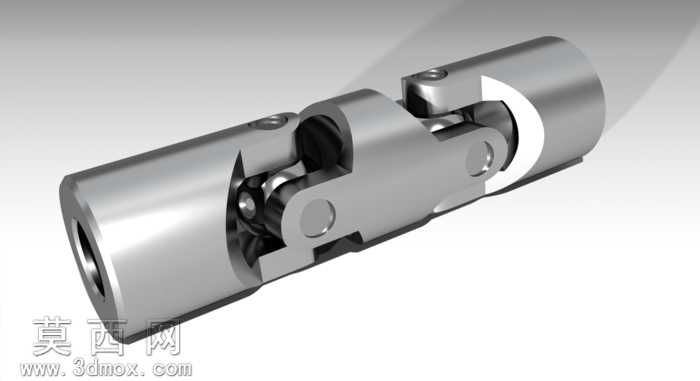

本作品为双联万向节传动结构的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与实际加工装配逻辑开展。建模初期先梳理双联万向节的传动原理，明确其用于实现两轴间变角度动力传递、补偿两轴轴线偏移的核心功能，确定整体采用对称式双十字轴布局，通过中间连接体串联两组十字万向节结构，以此实现等角速传动效果，规避单万向节传动时的转速波动问题。建模阶段采用参数化特征建模方式，先绘制各零件的二维草图，通过拉伸、旋转、切除等基础特征构建零件基体，针对十字轴、轴套、连接销、端盖等核心零件，逐一细化轴颈、销孔、定位槽、倒角等细节结构，严格控制各配合面的尺寸公差，确保后续虚拟装配时的配合精度。装配环节按照实际装配顺序完成零件组装，先分别组装两端的单万向节组件，将十字轴与轴叉、轴套完成配合，添加同轴度、贴合度等装配约束，再通过中间连接段将两组万向节串联，添加合理的活动自由度，还原万向节实际工作时的角度偏转、转动传动状态，避免出现过约束或欠约束导致的运动干涉问题。材质与渲染阶段，针对金属零件的特性赋予对应材质，主体结构件采用调质合金钢材质，表面设置金属哑光质感，还原机加工后的金属光泽与细腻纹理，销轴类零件赋予淬火后的亮面金属质感，渲染时采用柔和的工业产品布光方案，多角度打光突出零件的结构轮廓与装配关系，清晰展现内部十字轴的连接结构、各零件的配合间隙，让整体模型视觉效果贴近真实工业产品的展示效果。结构设计上充分考虑实际使用需求，两端轴头预留标准轴连接孔与定位销孔，可直接与外部传动轴完成对接，整体结构紧凑，传动效率高，可适应较大的轴间夹角偏移，能够直观展示双联万向节的内部构造与传动逻辑，可用于机械原理教学演示、传动系统设计选型参考、虚拟装配仿真等场景，模型结构完整，细节还原度高，各零件可单独导出用于工程图生成或后续的有限元分析、运动仿真工作。
