城市有轨电车单臂受电弓结构设计

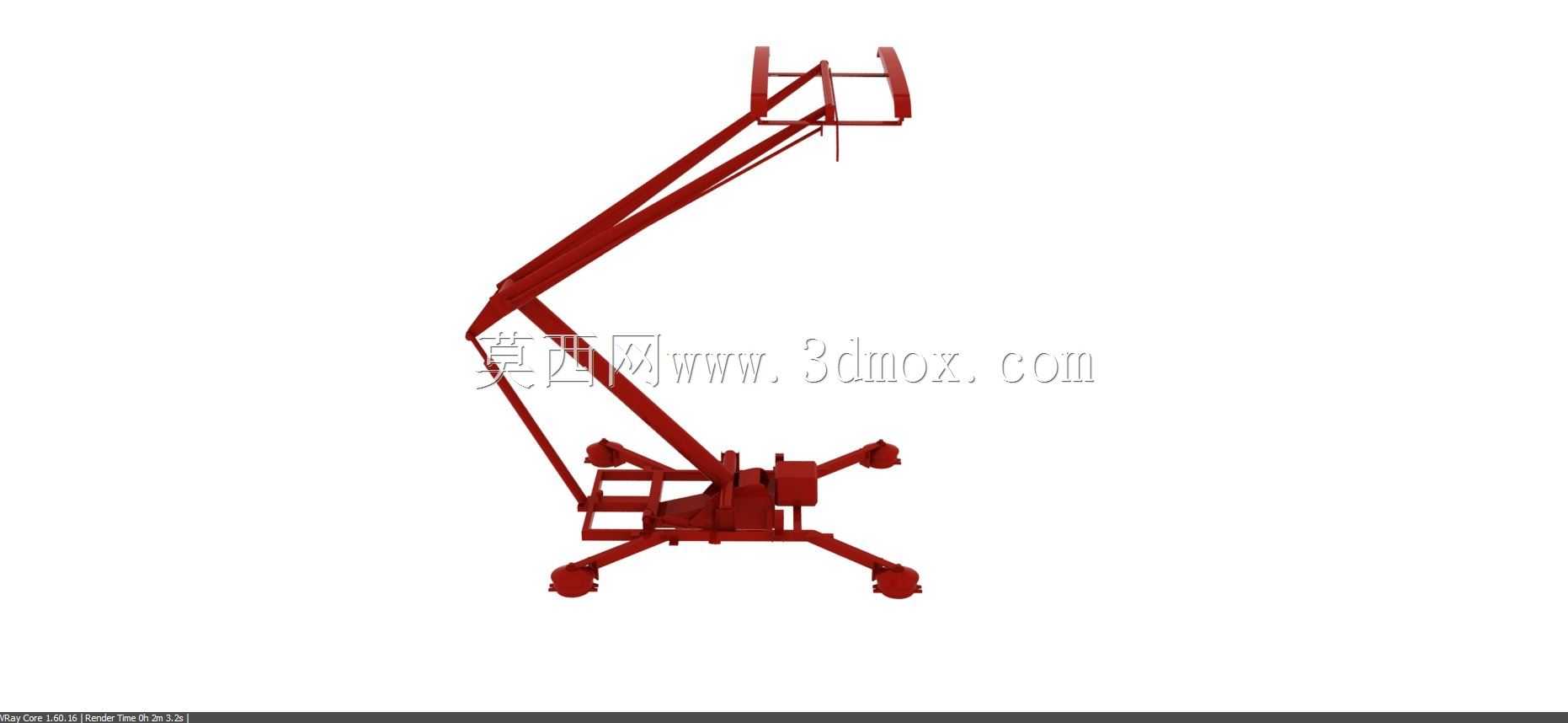

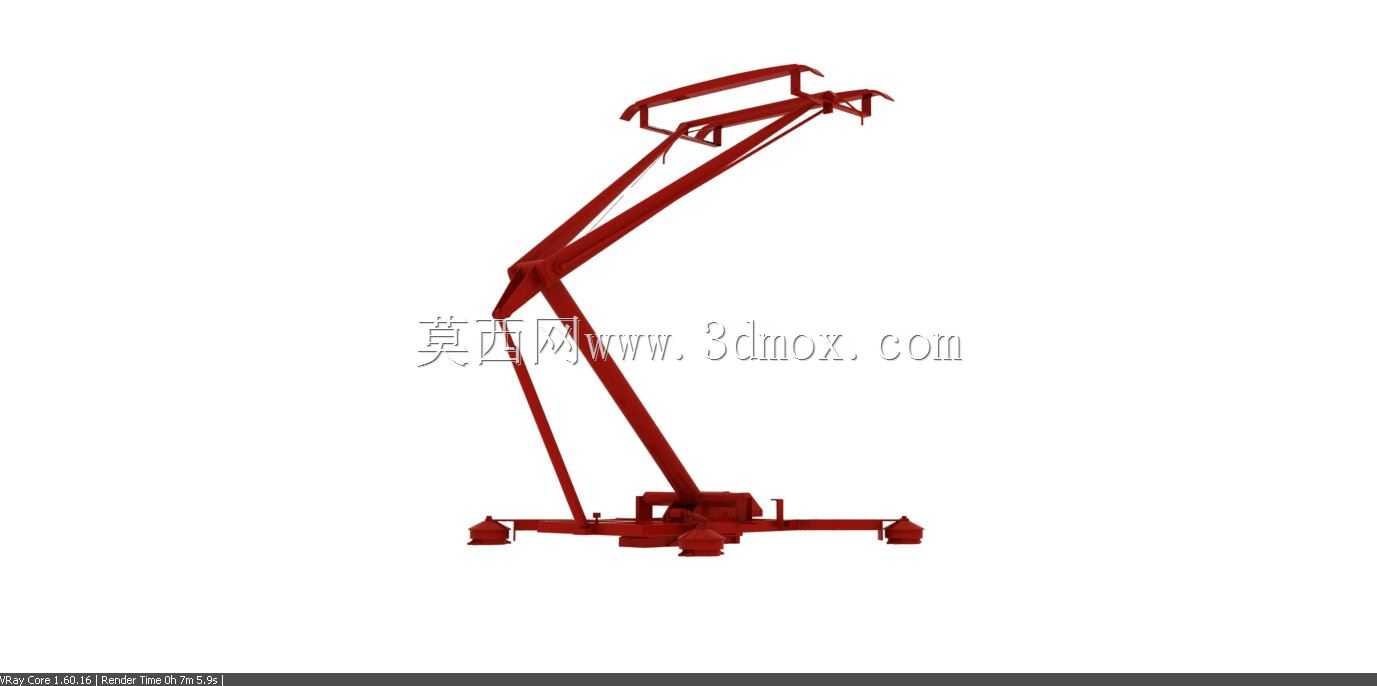

这款受电弓是专为城市有轨电车、轻轨车辆设计的车载集电核心部件，主要应用于城市公共轨道交通的架空接触网供电场景，承担着将接触网的高压电能稳定传输至车辆牵引系统的核心作用，是电力驱动轨道车辆不可或缺的关键上部组件。在实际线路运行中，受电弓需要在车辆动态行驶过程中始终保持与接触网导线的可靠接触，既要适应不同路段接触网的高度波动、线路不平顺带来的振动冲击，还要兼顾不同气候环境下的工作稳定性，避免出现离线拉弧、接触压力异常波动等问题，保障车辆牵引供电的连续性。从功能特性来看，该单臂式受电弓采用铰接式连杆结构设计，整体结构紧凑，升弓与降弓动作平顺，工作时通过底部的驱动机构带动下臂杆转动，配合上臂杆与平衡杆的联动，让顶部的集电头始终保持水平姿态贴合接触网导线，集电头处设置有弹性缓冲结构，能够吸收车辆运行中的竖向振动，保证接触压力维持在合理区间，既不会因压力过大加剧接触网与滑板的磨耗，也不会因压力过小导致接触不良引发放电现象。在设计思路上，这款受电弓充分考虑了城市轨道交通车辆的安装空间限制，整体采用轻量化的结构布局，各铰接转动部位均做了耐磨与润滑适配设计，降低日常运维的频次，底部安装座采用标准化的接口布局，能够适配多数低地板有轨电车、城轨车辆的车顶安装点位，无需对车顶结构做大规模改造即可完成换装。从安装边界来看，该受电弓在落弓状态下整体高度较低，能够满足城市轨道车辆在车辆段、隧道等限界要求严格的场景下的通行需求，升弓后的工作行程覆盖常规城市架空接触网的高度范围，横向宽度适配标准接触网的之字形布置走向，在车辆过曲线、道岔时也能保证集电头不脱离接触网的有效接触范围。整体结构的受力经过优化，各杆件的应力分布均匀，能够承受车辆高速运行时的空气阻力与振动载荷，长期运行下结构形变量控制在允许范围内，保障供电传输的稳定性与可靠性。
