城市电车走行部转向架结构三维设计

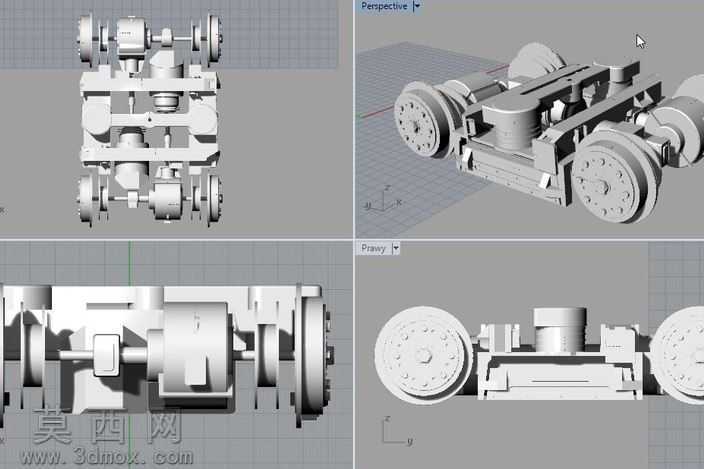

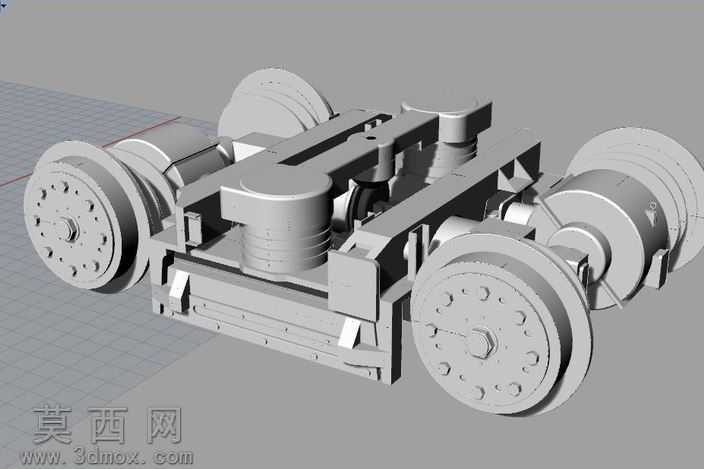

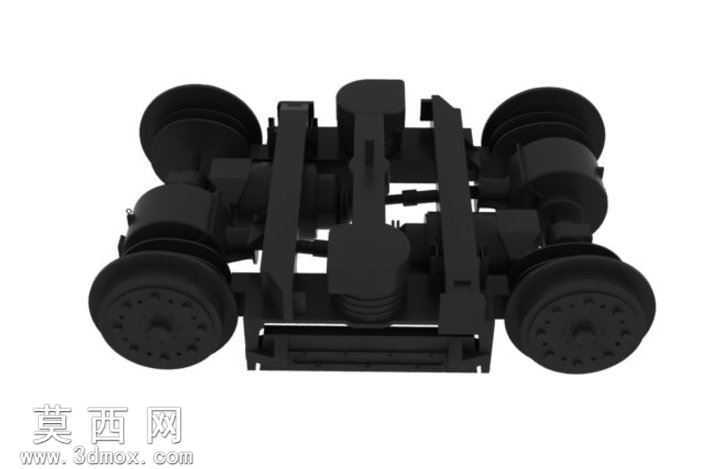

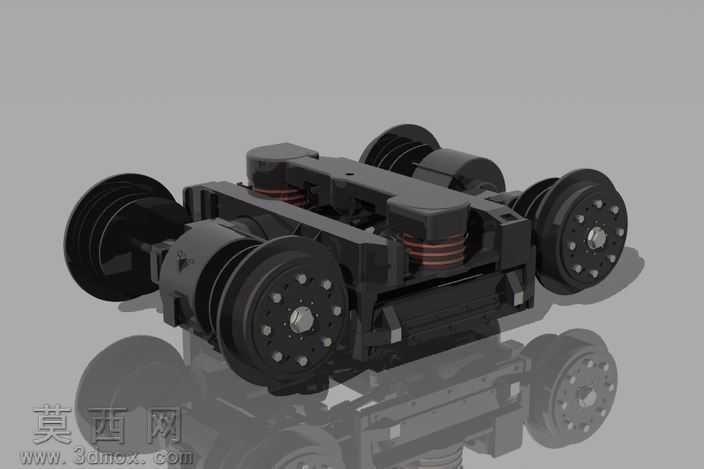

本作品为城市电车走行部核心转向架结构的三维建模成果，建模过程依托Rhino三维设计环境完成，整体采用自底向上的装配建模思路，先完成单个零件的参数化建模，再按照实际装配约束关系完成整体组件的拼接，确保各部件间的位置关系、配合间隙完全符合轨道车辆走行部的实际设计逻辑。建模阶段首先对轮对结构进行精细化构建，精准还原车轮的踏面轮廓、轮缘弧度以及车轴的阶梯轴结构，对轮毂、轮辐的细节特征做了完整保留，确保轮对部分的几何尺寸符合轨道车辆的走行要求。随后完成轴箱、定位装置的建模，还原轴箱与轮对、构架之间的连接结构，清晰呈现一系悬挂的安装位置与配合关系。构架部分采用框架式结构建模，完整还原侧梁、横梁的焊接组合结构，对构架上的各类安装座、吊耳位置做了精准定位，确保二系悬挂、牵引装置、制动组件的安装位完全匹配。驱动单元部分还原了牵引电机、齿轮传动箱的外部结构与安装位置，清晰呈现电机与轮对之间的动力传递路径，同时对基础制动装置的吊挂结构、闸片安装位做了细节刻画。渲染阶段采用白模材质展示方案，统一赋予哑光浅灰色工程材质，搭配软件默认的透视视口、正交视口多角度展示，分别从俯视、轴测、侧视、正视四个视角呈现模型的整体布局与结构细节，无需复杂材质贴图即可清晰展现各部件的层级关系与装配逻辑。设计过程中重点考量了走行部各部件的运动干涉问题，对轮对转动、悬挂活动的预留空间做了合理规划，确保模型结构符合轨道车辆转向架的功能逻辑，该模型可作为轨道车辆相关课程设计、结构展示的参考素材，帮助理解电车走行部的组成结构与装配关系。
