微型锥齿轮差速器传动结构设计

项目分类:齿轮 发布时间:2021-05-15 ID:175557
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计
  • 微型锥齿轮差速器传动结构设计

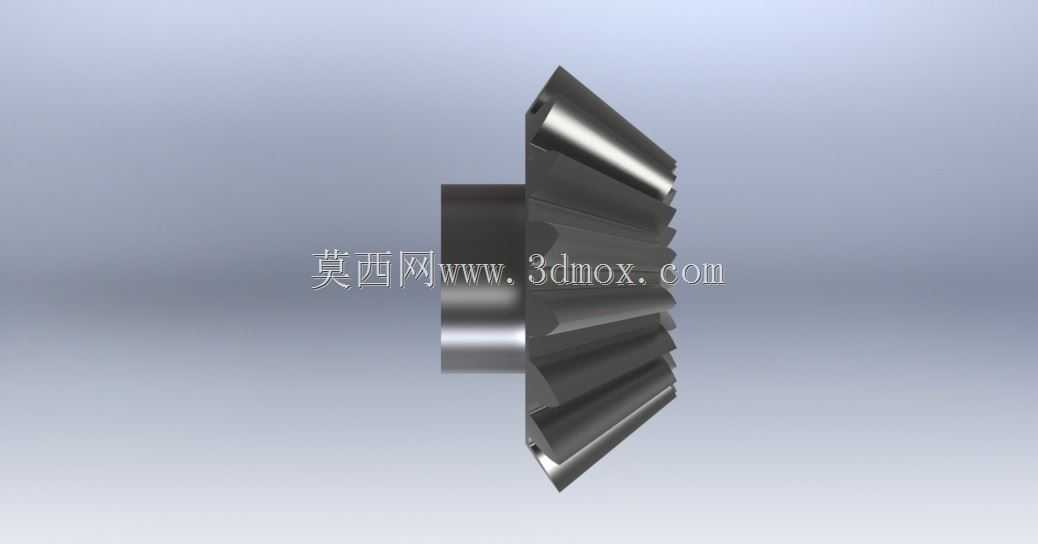

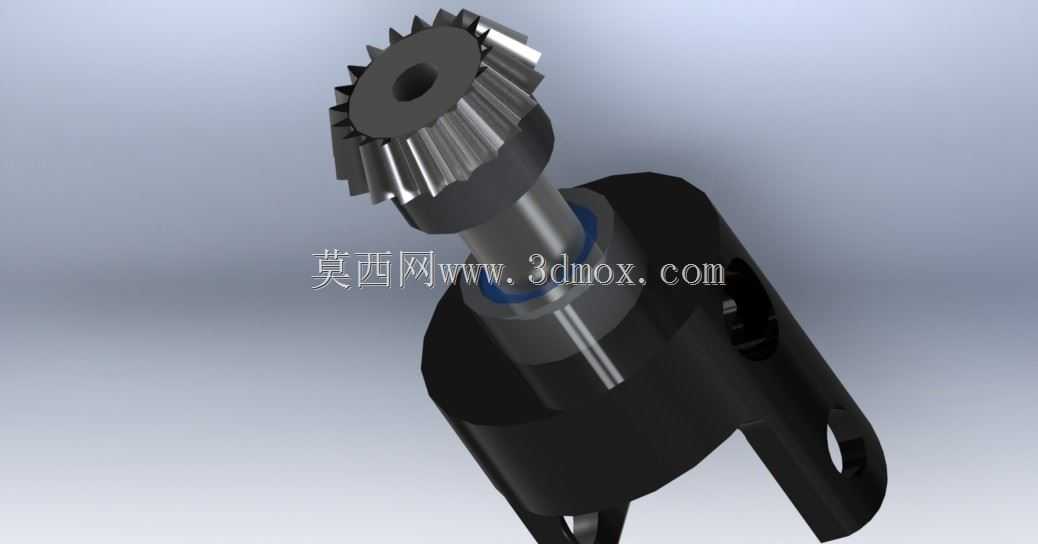

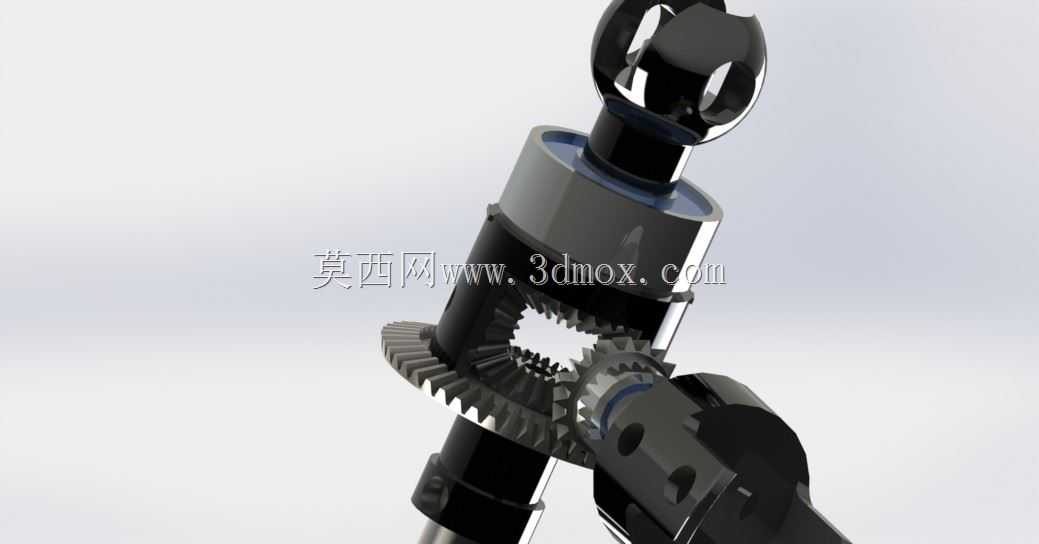

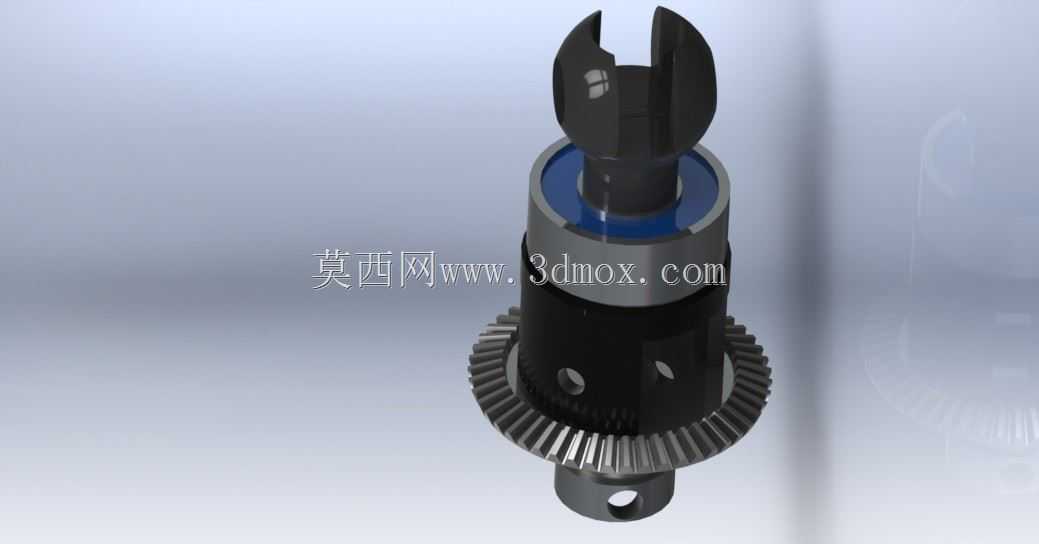

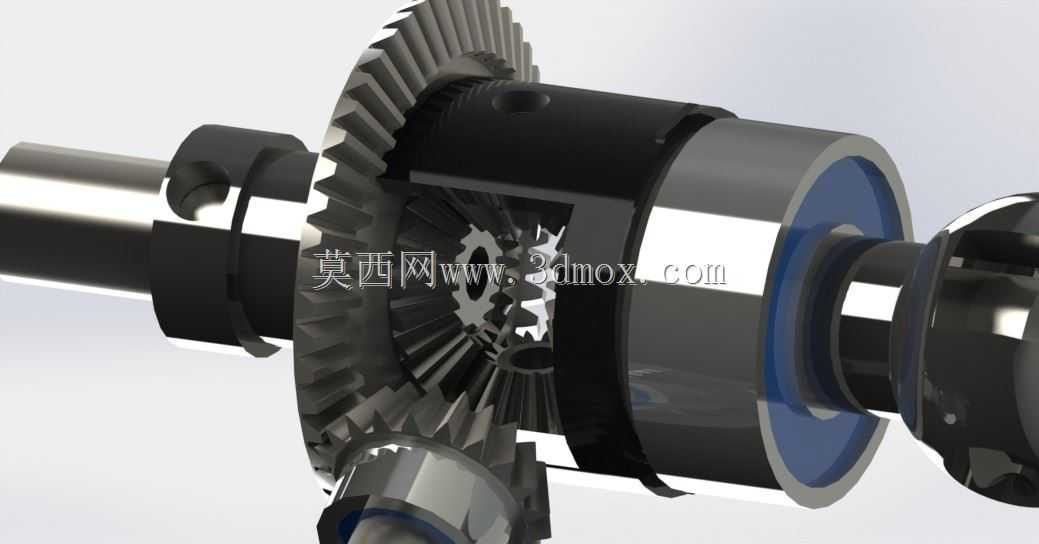

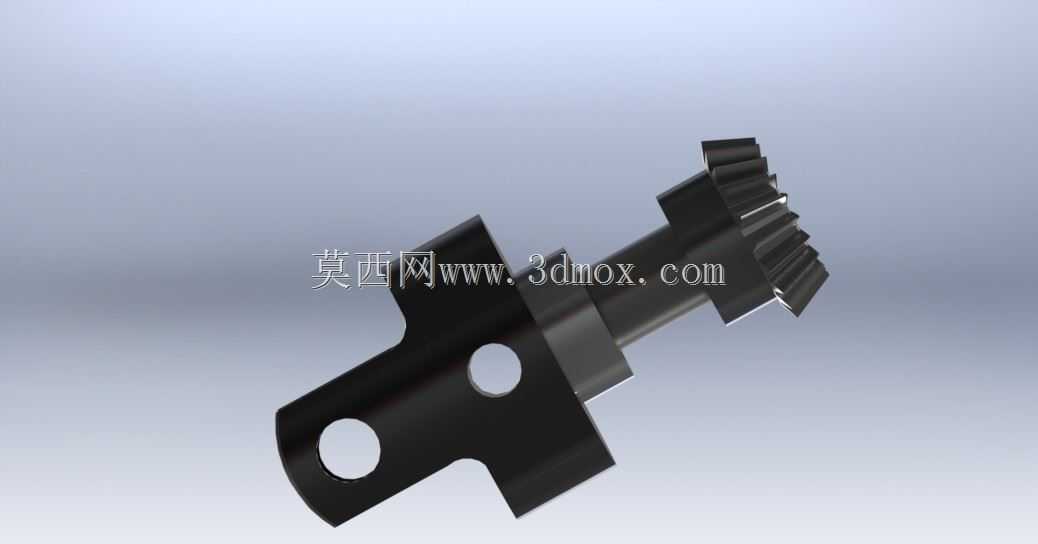

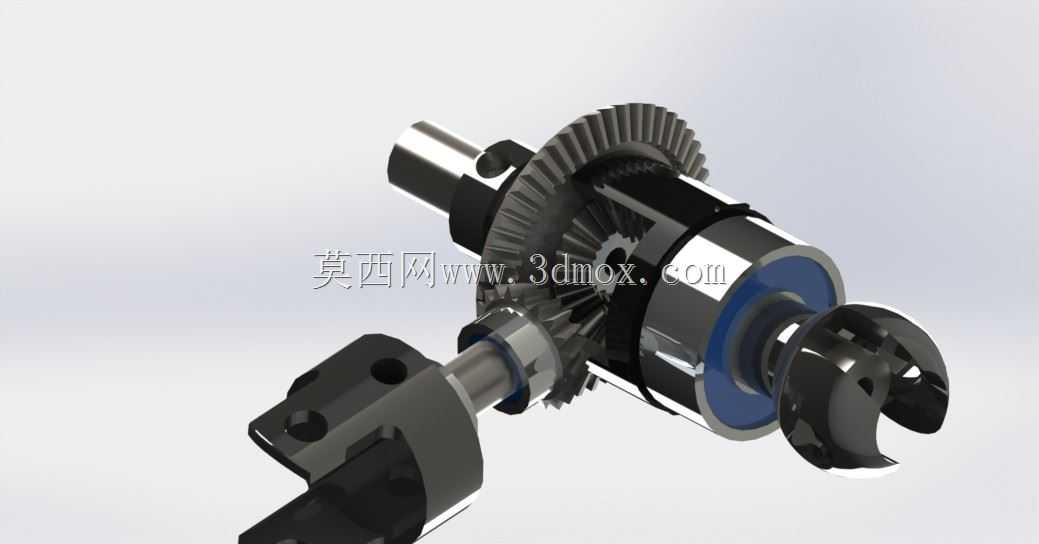

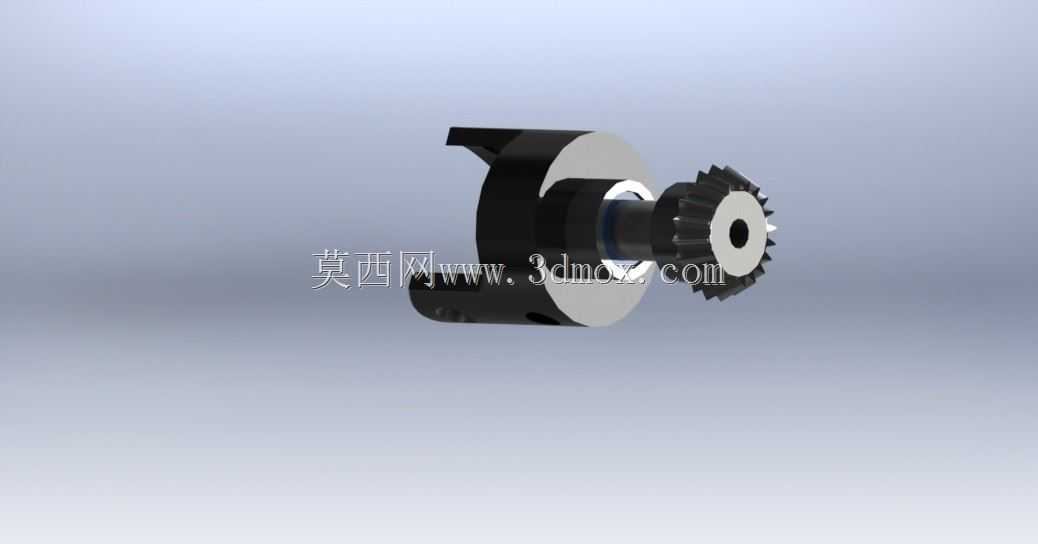

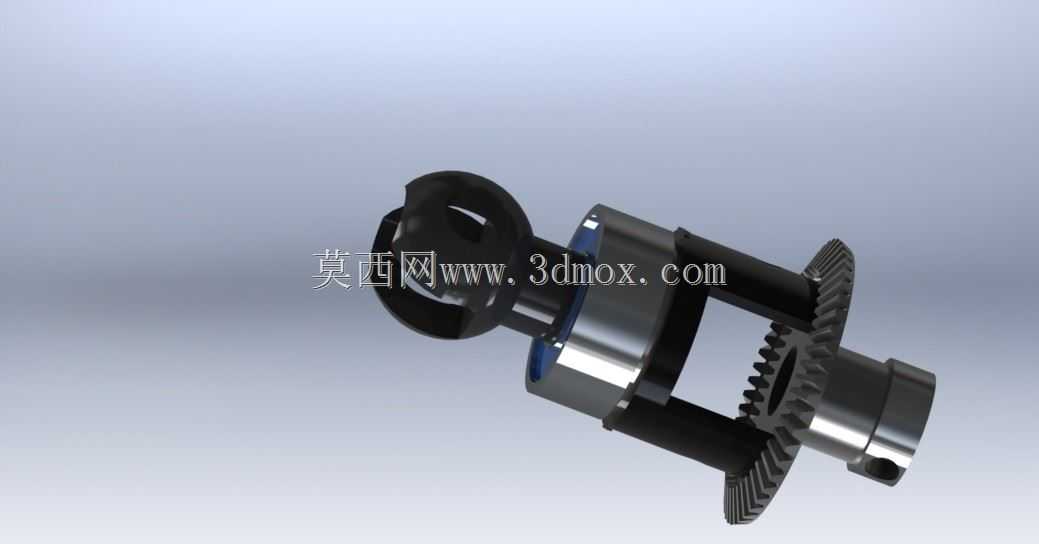

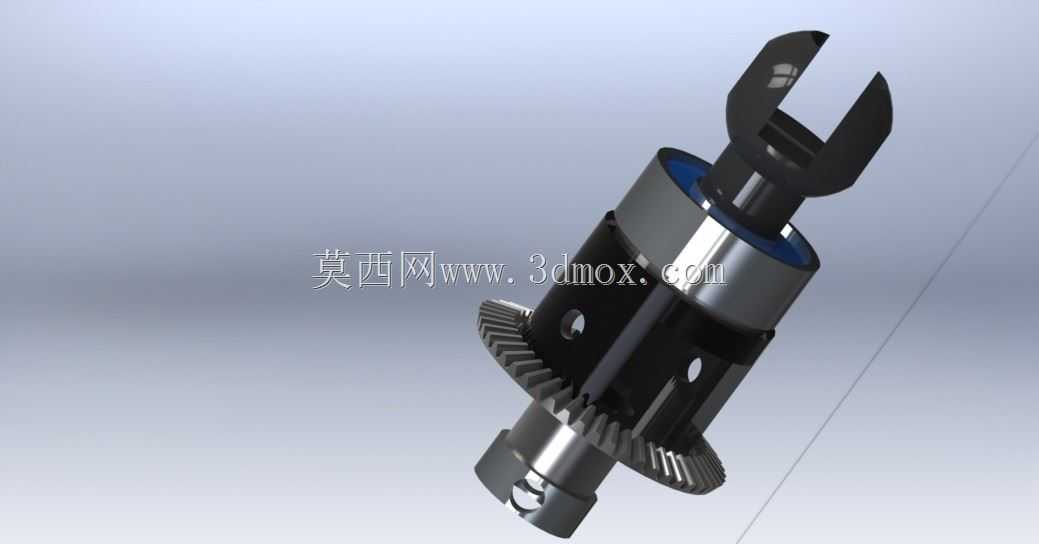

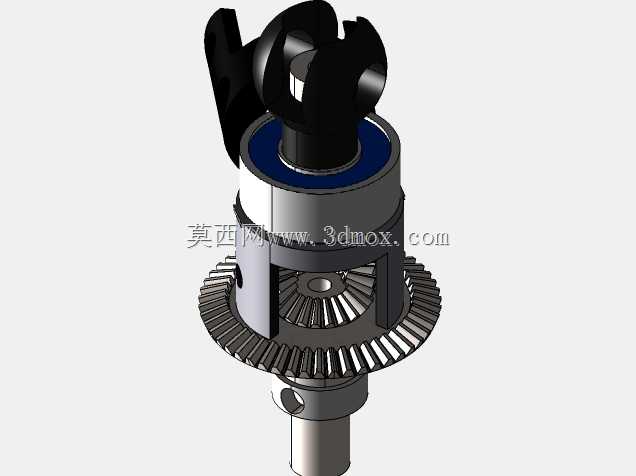

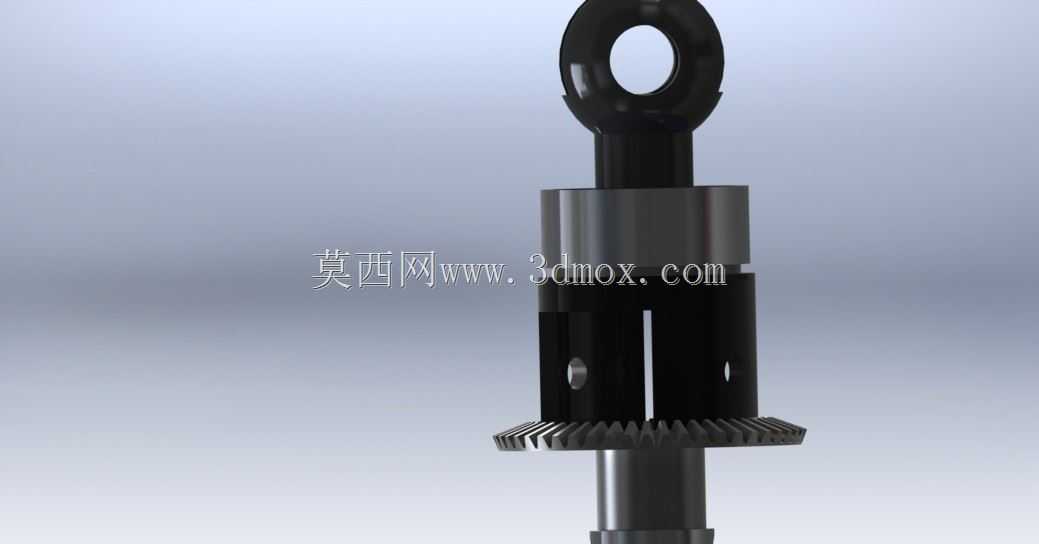

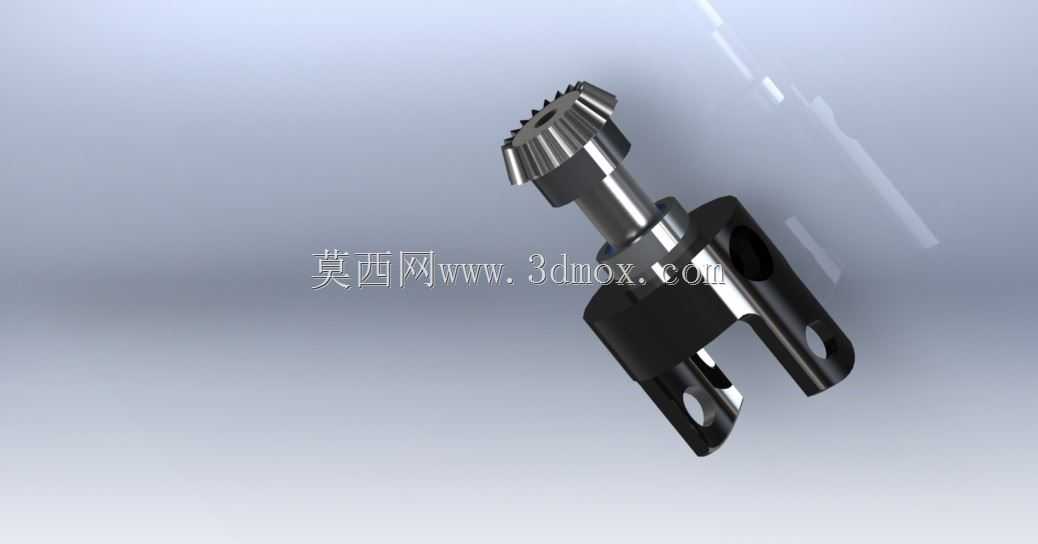

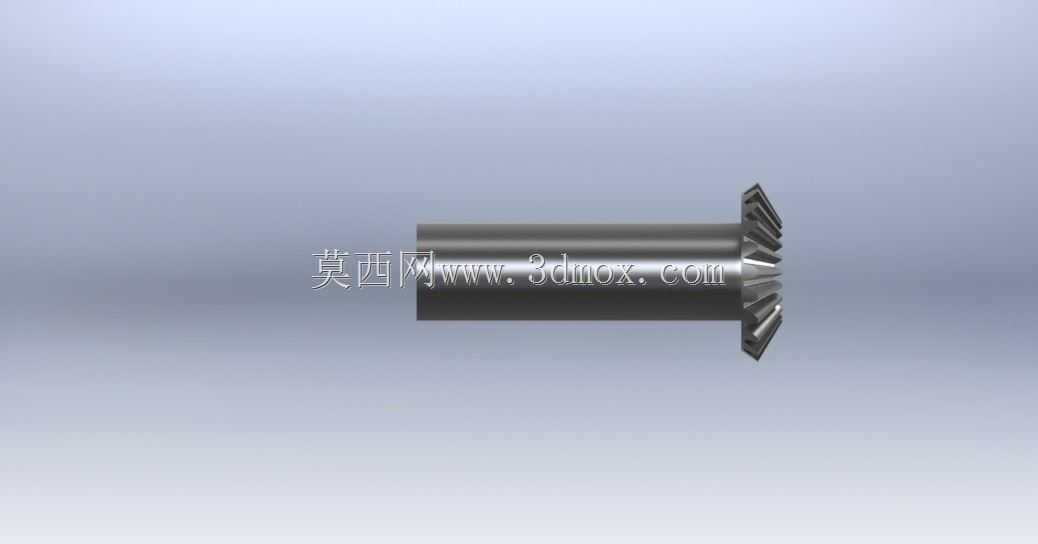

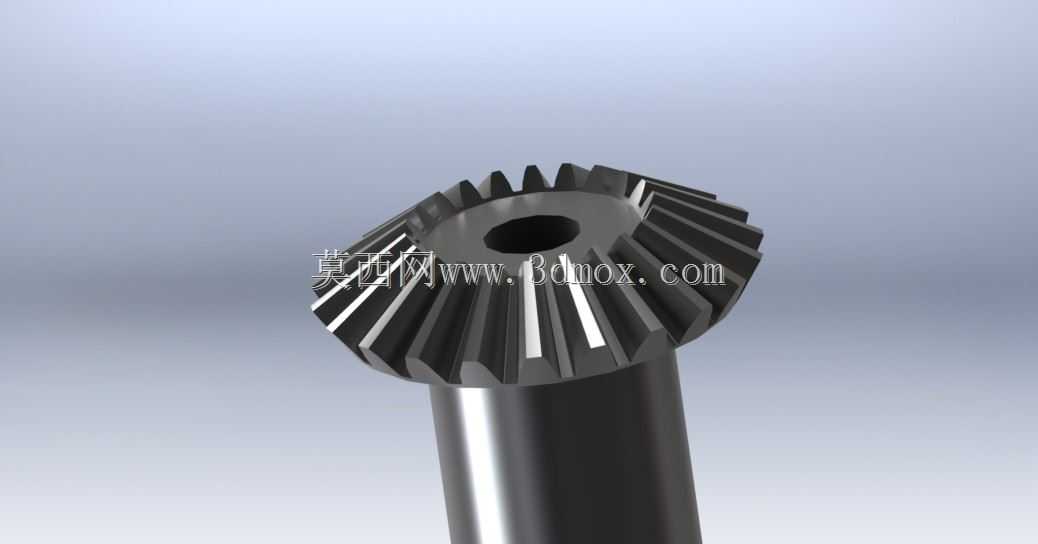

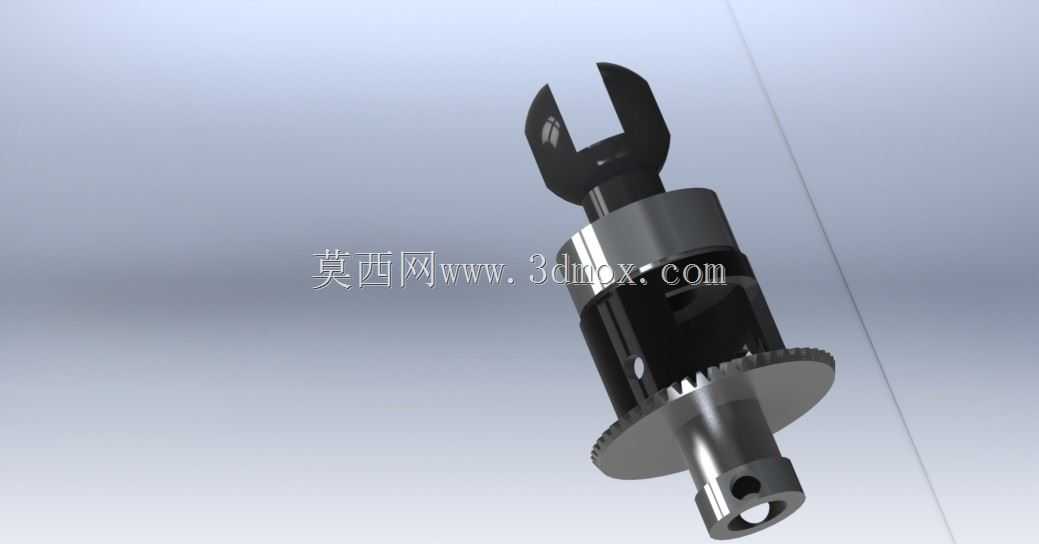

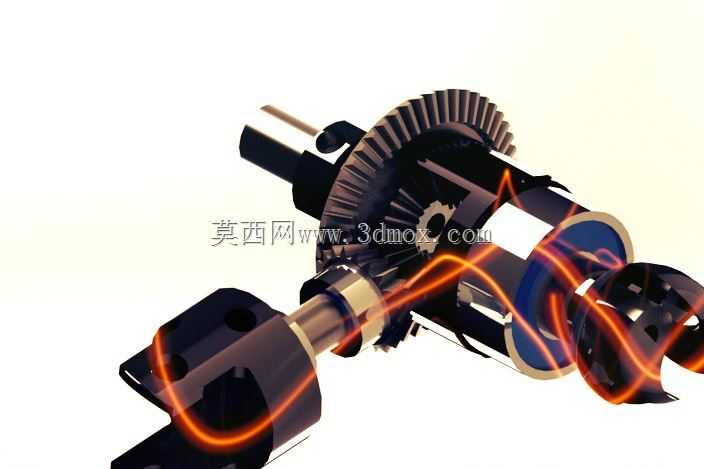

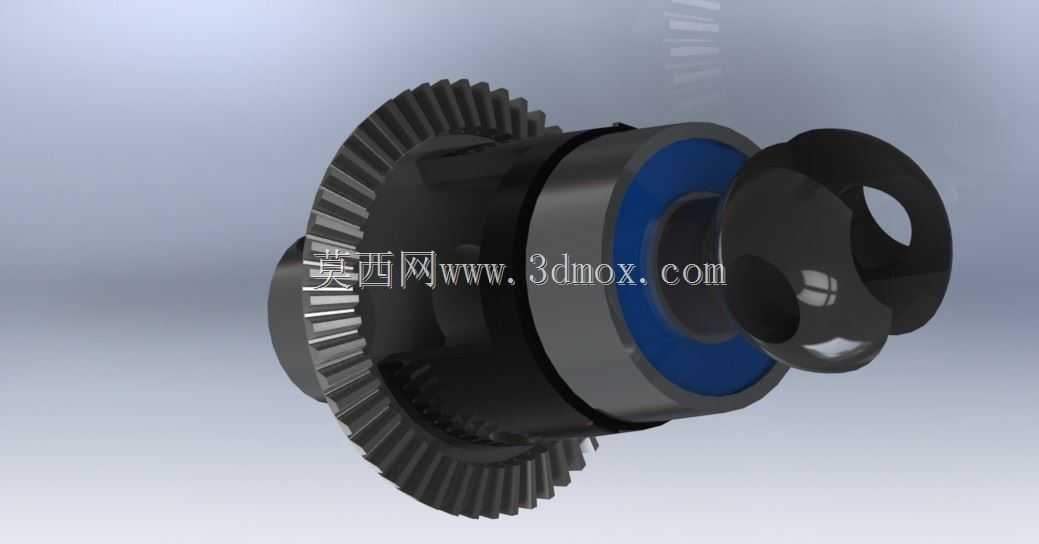

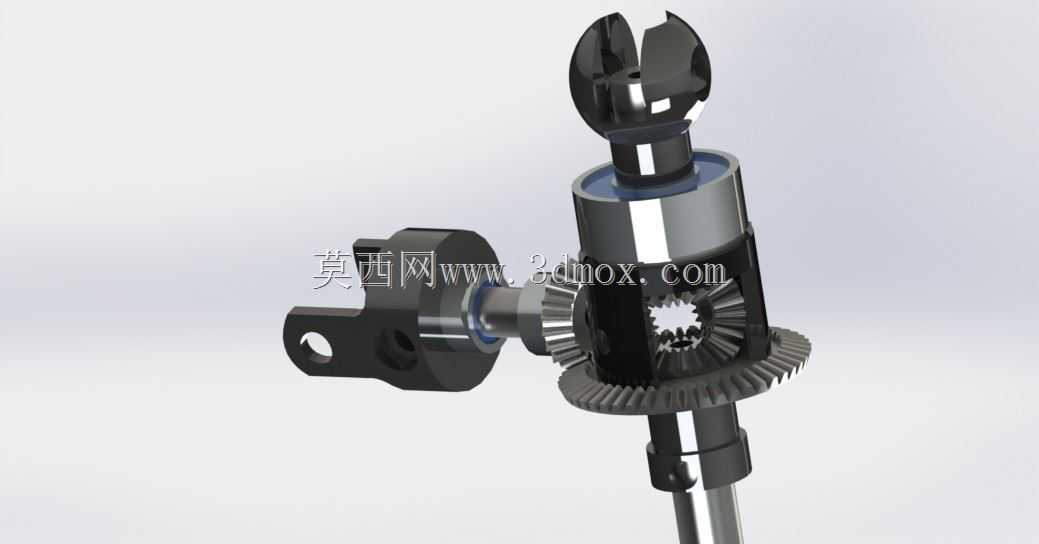

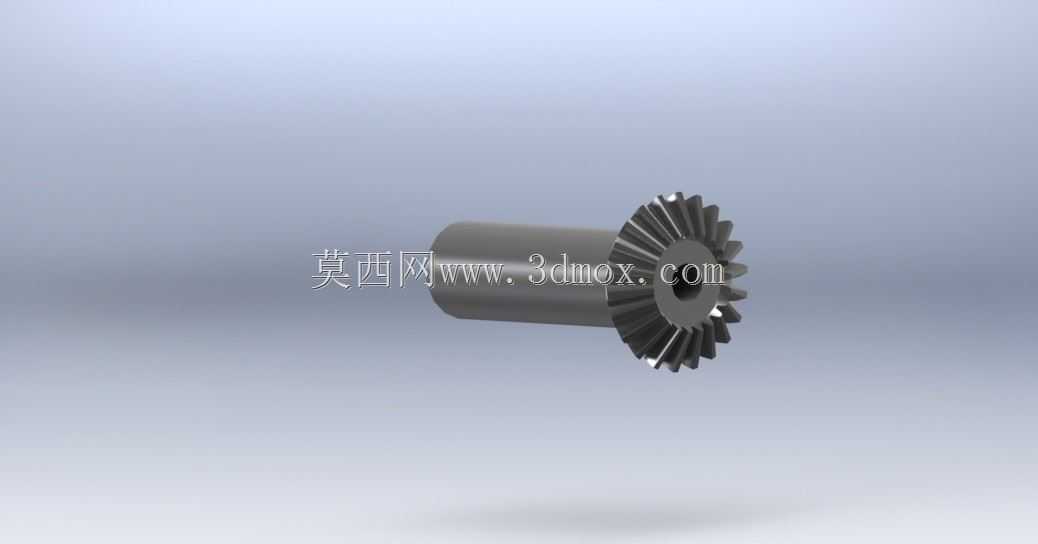

这款差速器结构主要面向小型动力传输场景设计,可适配小型代步车辆、微型作业机械、小型遥控动力设备的动力输出端,核心作用是在动力输入轴持续传递扭矩的过程中,允许两侧输出轴以不同转速旋转,满足设备转弯、路面起伏行驶时两侧行走轮的转速差需求,避免轮胎或行走部件出现滑拖、磨损加剧的问题,同时保证动力持续稳定传递到两侧驱动端。从功能特性来看,该结构采用对称式锥齿轮差速布局,核心包含主传动从动锥齿轮、十字行星齿轮轴、四个对称布置的行星锥齿轮、两个与输出轴配合的半轴锥齿轮,以及差速器壳体、轴承定位结构、输出连接端。动力从主减速锥齿轮输入后,会通过差速器壳体带动十字行星轴同步旋转,当两侧输出端阻力一致时,行星齿轮随壳体公转不发生自转,两侧半轴齿轮转速相同,实现直线行驶的等速动力输出;当两侧输出端阻力存在差异时,比如设备转弯时内侧轮阻力更大,行星齿轮会在公转的同时绕十字轴自转,自动调整两侧半轴齿轮的转速,让外侧轮转速高于内侧轮,顺畅完成转向动作,同时保证两侧驱动轮都能获得足够的附着力扭矩,避免单侧打滑造成功率损耗。在设计思路上,这款微型差速器优先考虑结构紧凑性与传动效率,所有齿轮均采用渐开线锥齿形设计,齿面啮合间隙经过优化,既保证传动过程的平稳性,降低啮合噪音,又能减少不必要的传动功率损耗;差速器壳体采用分体式装配结构,预留了轴承安装位,可直接适配标准深沟球轴承实现壳体的旋转定位,两端输出轴采用花键配合结构与半轴齿轮连接,保证扭矩传递的可靠性,同时方便后期拆装维护。从安装边界来看,该差速器整体径向尺寸控制紧凑,轴向长度适配小型动力舱的布置空间,主传动锥齿轮的安装角度与输入轴轴线呈垂直布局,可直接匹配横向布置的动力输出端,两端输出轴的连接端采用标准轴径设计,可直接与万向节或驱动半轴连接,壳体上预留的安装定位面可直接固定在设备的驱动桥壳体内,不需要额外设计复杂的转接结构,能够大幅降低整机传动系统的布置难度。在实际应用中,这类微型差速器不仅可以用于小型电动代步车、园林作业机械的驱动桥,还可适配小型无人巡检车、教学演示用传动实验台,其结构简单可靠,传动效率高,维护成本低,能够在有限的安装空间内实现稳定的差速传动功能,满足小功率动力传输场景下的差速需求,避免传统刚性传动在转向时带来的部件磨损、行驶阻力大的问题。
