同轴多输出端方形齿轮传动箱结构

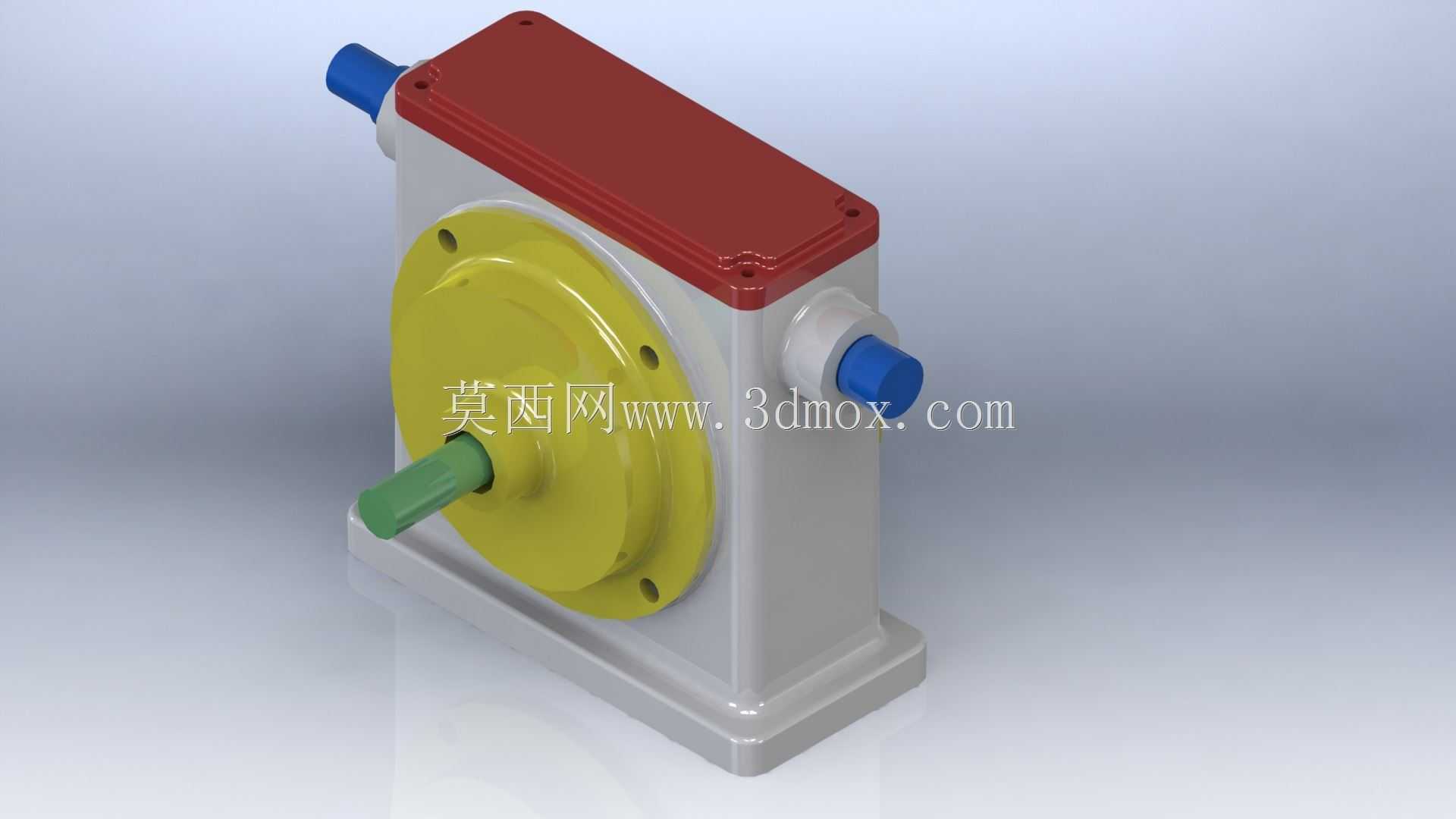

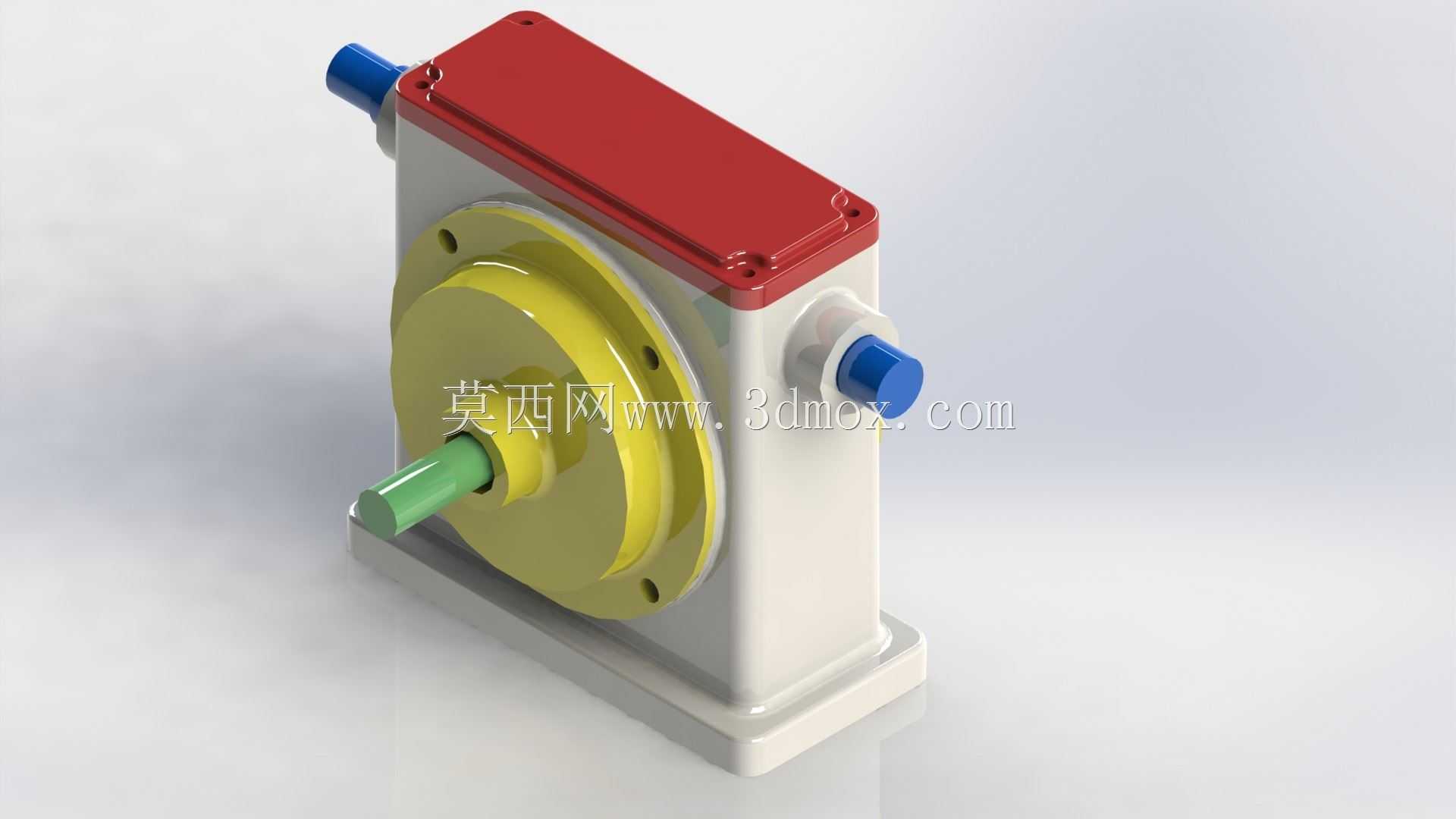

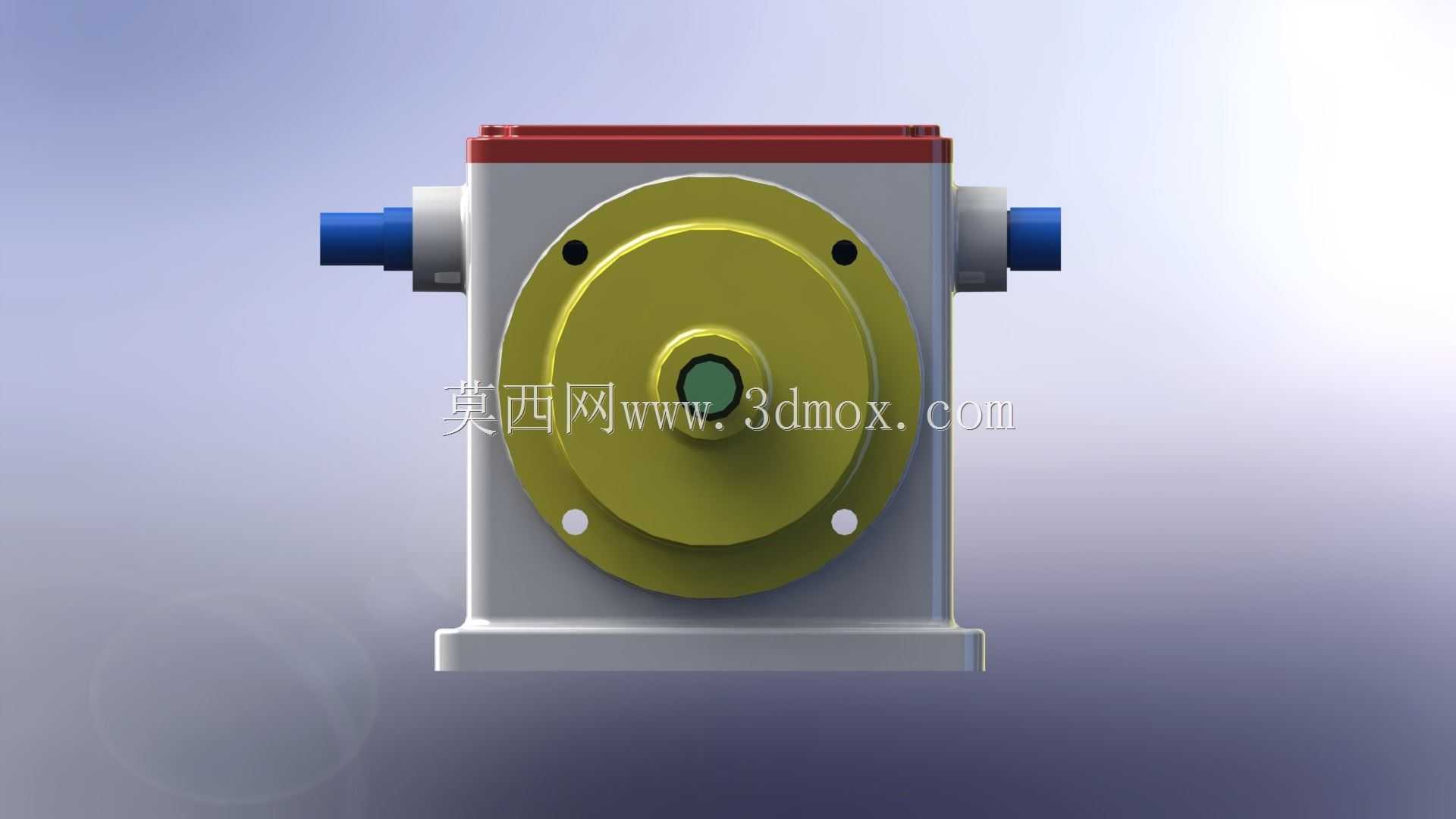

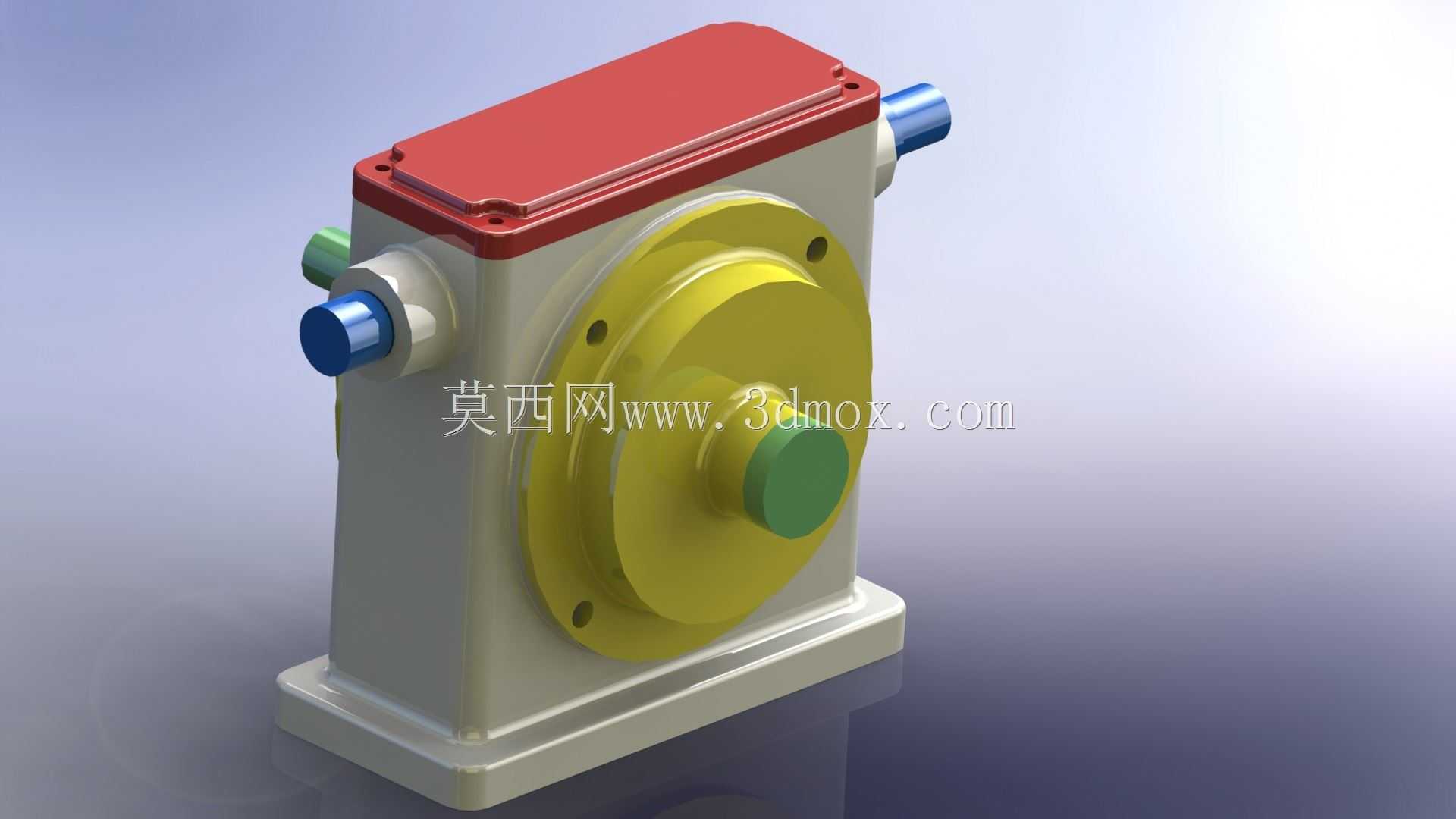

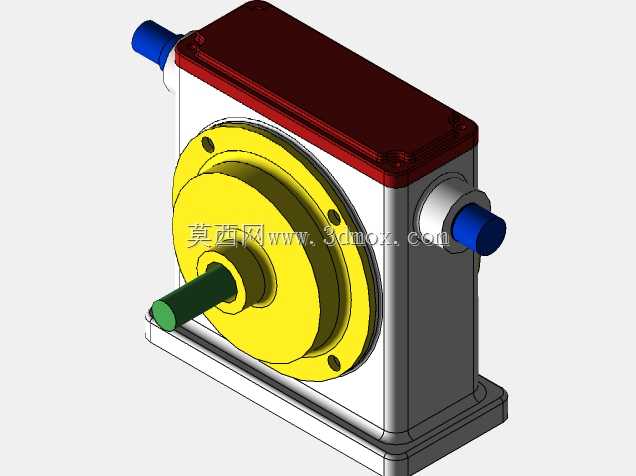

这款齿轮传动箱是机械动力传输系统中的核心适配部件，主要应用于中小功率的动力传递场景，覆盖轻工输送设备、小型自动化生产线、实验台架传动、农用小型机具等多个领域，能够在原动机与工作执行端之间完成转速匹配与扭矩转换，让动力输出端的运行参数适配不同工况的负载需求。从实际用途来看，它可以将单一输入端的动力分流至多组输出轴，同时根据内部齿轮副的啮合配比，调整不同输出端的转速与转向，满足多工位同步驱动、不同执行件差速运行的使用需求，避免单动力源搭配多套传动机构带来的空间冗余与成本浪费。在功能特性上，箱体采用分体式密封结构，上盖与主壳体通过螺栓紧固连接，结合面做密封处理可防止内部润滑脂泄漏，同时阻挡外界粉尘、碎屑进入啮合腔，延长齿轮副的使用寿命；输入端与输出轴端均设置轴伸防护结构，不同轴端采用差异化的轴头配色区分功能，方便现场安装时快速识别动力流向，避免接错转向引发设备故障；底部带有一体化成型的安装底座，底座预留安装固定孔位，可直接通过螺栓固定在设备机架的安装平面上，无需额外制作转接支架。设计思路上，整体采用方正的箱型结构，最大化利用内部空间排布齿轮副，在保证齿轮啮合强度的前提下压缩整体体积，让传动箱可以适配安装空间局促的设备内部；主输出侧设置大直径的端盖结构，既可以作为内部轴承的定位支撑，也能在检修时快速拆卸，无需完全拆分箱体即可检查内部齿轮的磨损情况；侧置的两组输出轴采用对称布局，平衡内部齿轮传动带来的径向力，降低轴承的偏磨风险，提升长时间运行的稳定性。外形尺寸与安装边界方面，箱体整体呈立式方形结构，主输出轴沿水平方向向前伸出，两组侧输出轴垂直于主输出轴方向布置，输入轴位于箱体另一侧与主输出轴同轴，所有轴伸的长度均控制在合理范围，避免与周边设备部件发生运动干涉；底座的安装孔位采用对称排布，安装基准面与箱体主轴线平行，安装时只需保证底座与机架平面贴合，即可保证各轴的同轴度与平行度符合传动要求，降低现场安装调试的难度。
