汽车挡风玻璃雨刮驱动机构设计

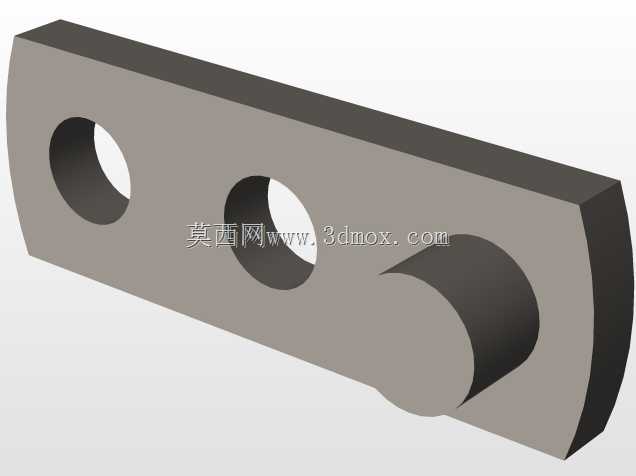

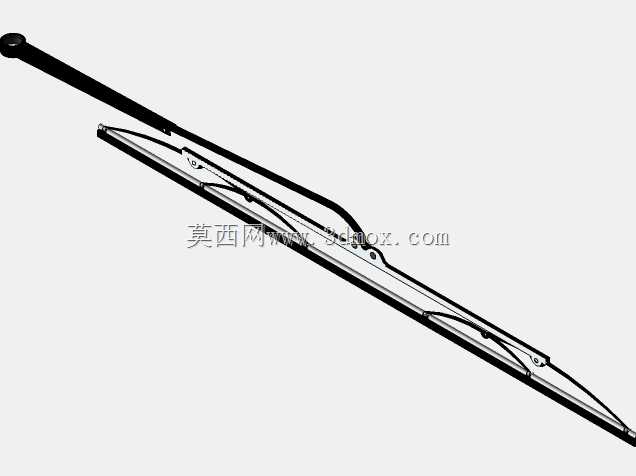

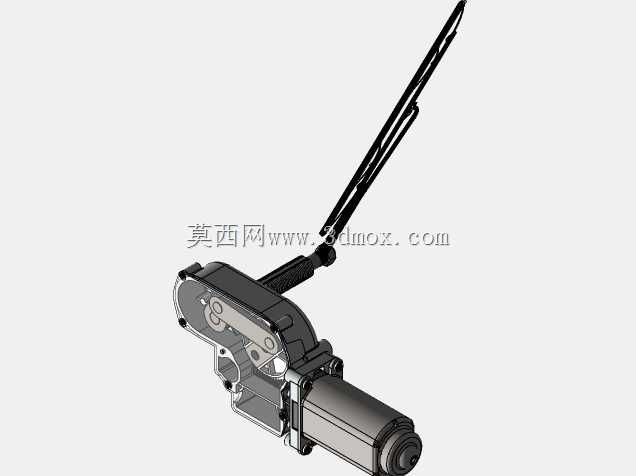

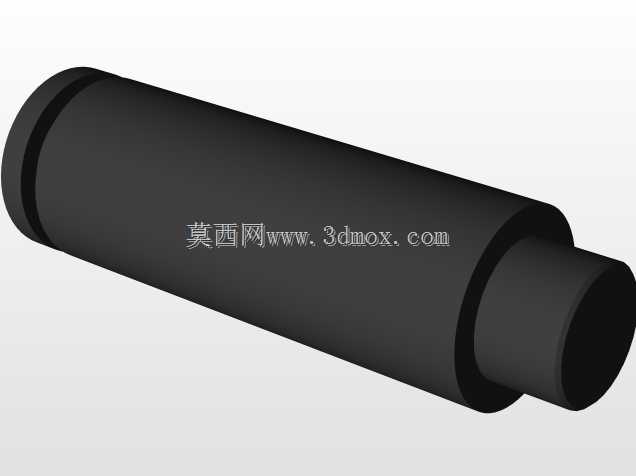

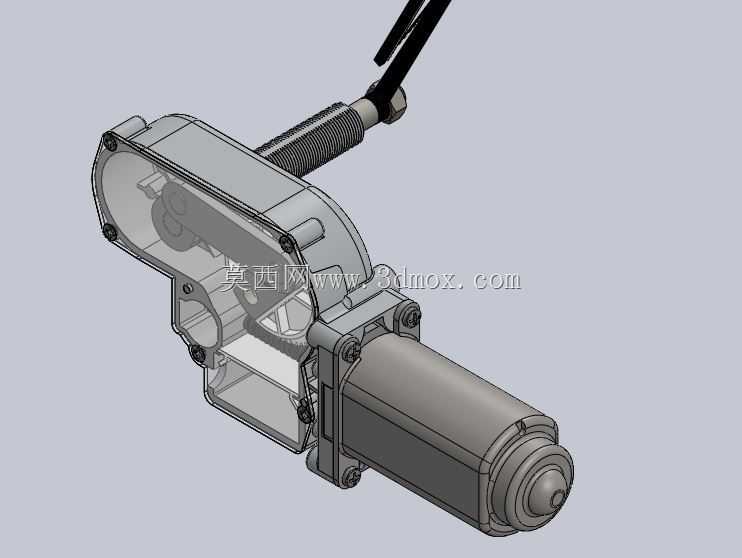

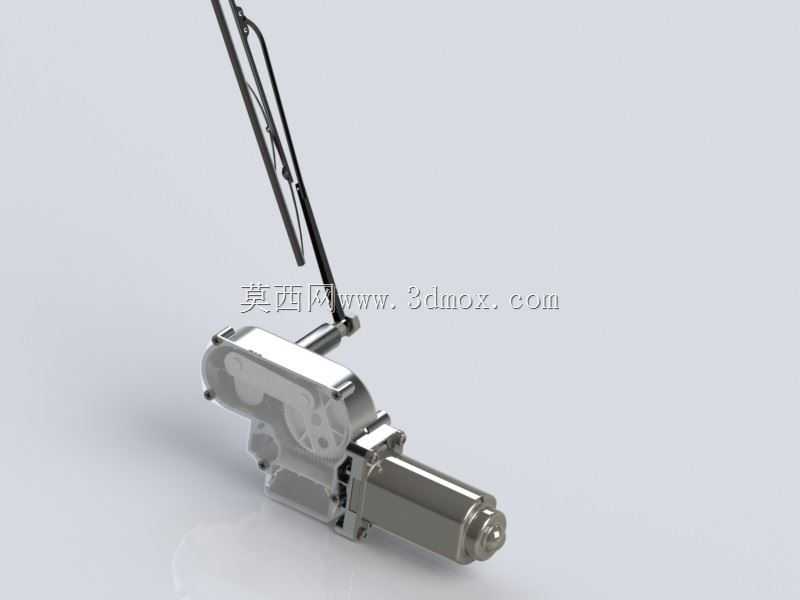

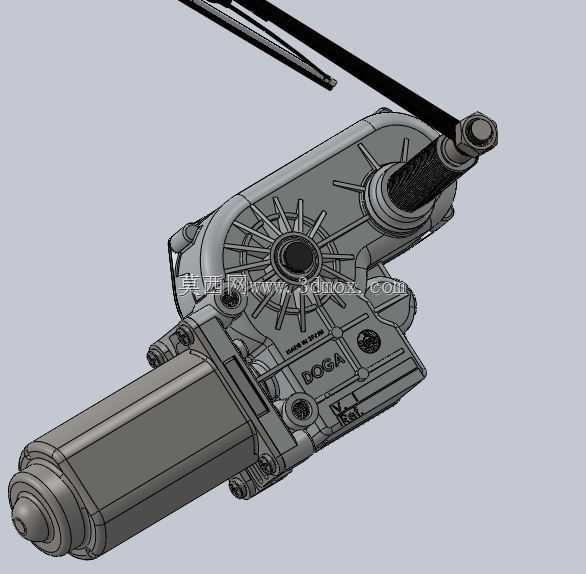

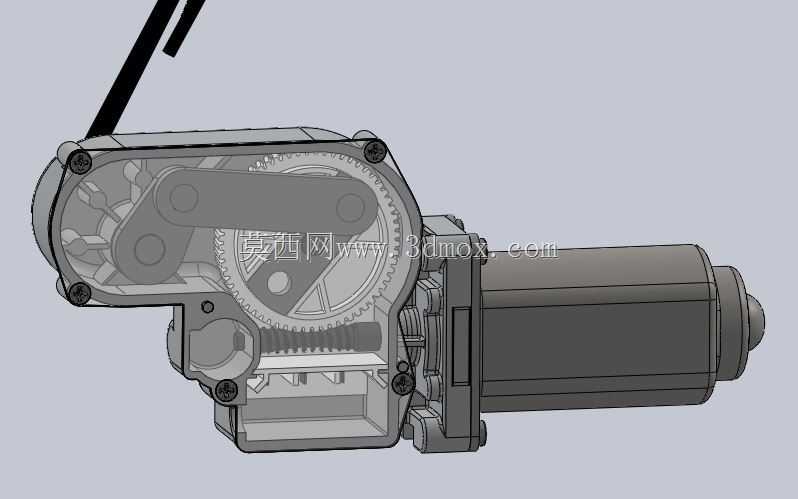

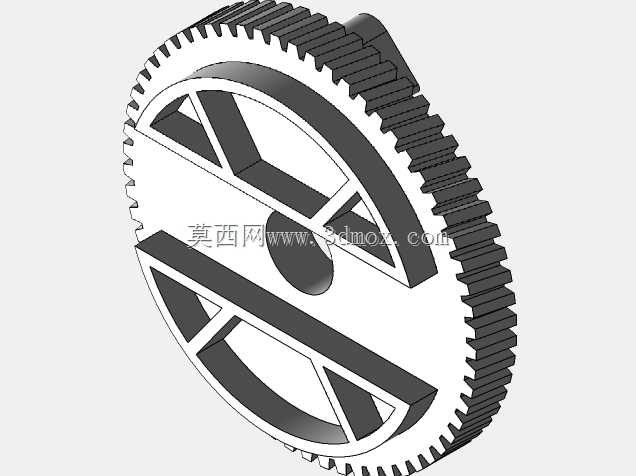

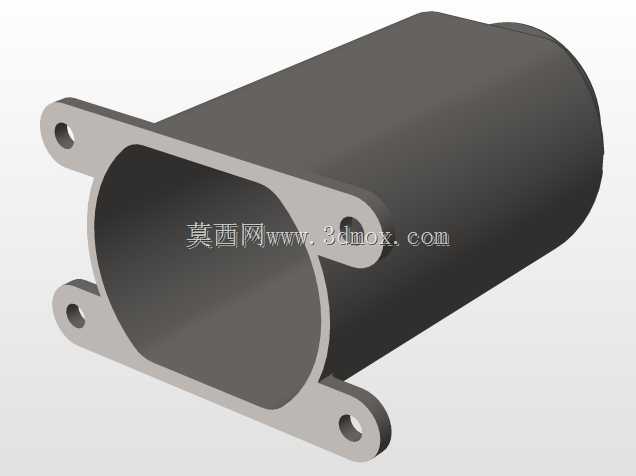

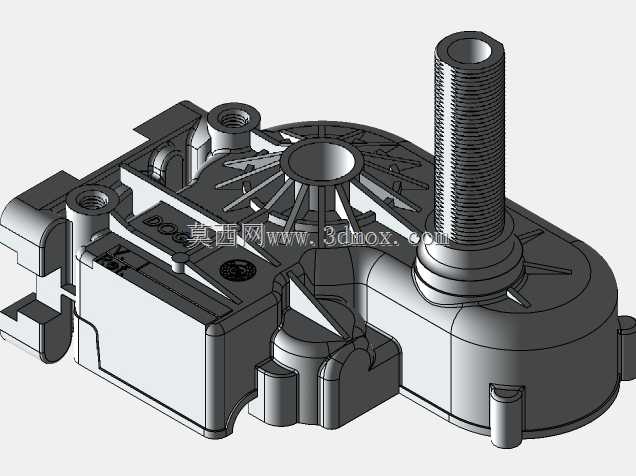

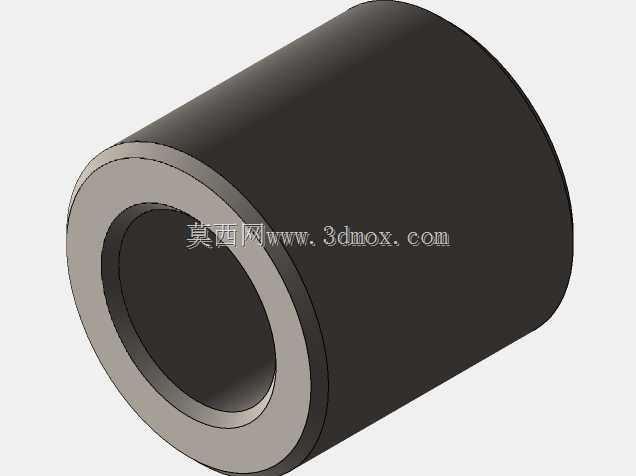

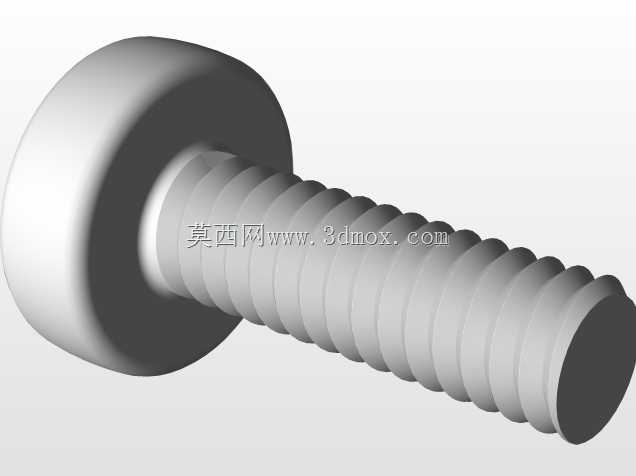

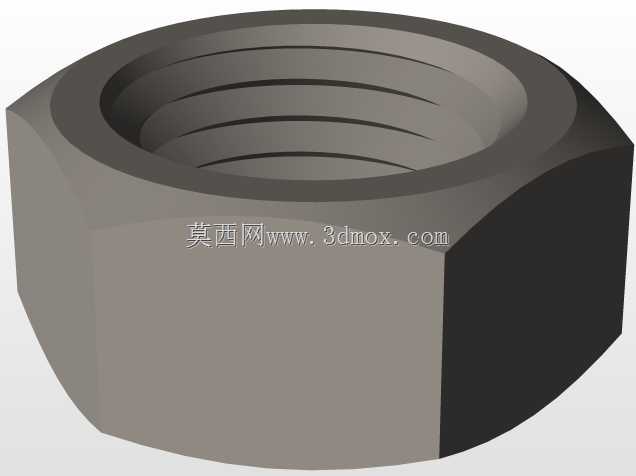

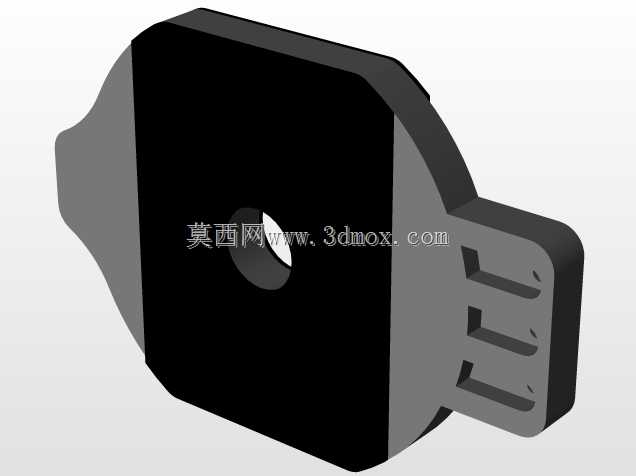

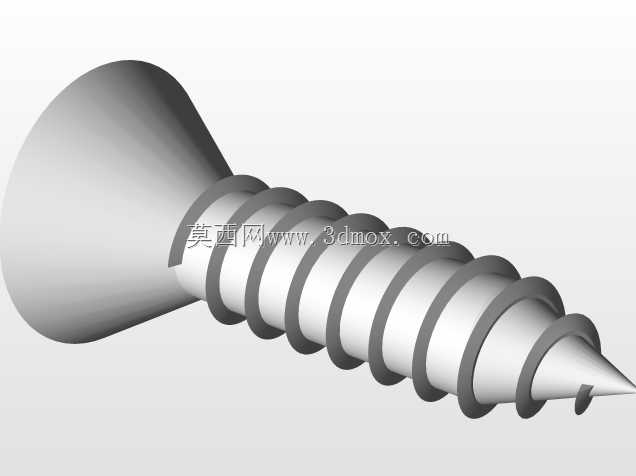

该雨刮机构是乘用车辆、商用车辆前挡风玻璃清洁系统的核心执行部件，主要应用于各类燃油车、新能源车型的前风挡区域，承担雨雪天气刮除挡风玻璃表面积水、浮雪，日常行驶中清理玻璃表面附着灰尘、飞虫残留、路面溅起泥渍的功能，为驾驶员提供清晰无遮挡的前方驾驶视野，是车辆主动安全配置中不可或缺的组成部分，直接关系到雨天、扬尘等低能见度工况下的行驶安全。整套机构集成了驱动动力单元、减速传动单元、往复运动转换单元与输出连接端，动力端采用直流永磁电机作为动力源，电机输出的高转速低扭矩动力，首先进入集成在电机端盖侧的蜗轮蜗杆减速腔，通过大传动比的蜗轮蜗杆副完成一级减速，将转速降低至雨刮工作所需的合理区间，同时大幅提升输出扭矩，足以克服雨刮胶条与玻璃表面之间的滑动摩擦阻力、低温环境下胶条与玻璃轻微粘连的启动阻力。减速后的旋转动力通过输出轴端的曲柄结构，连接四连杆传动机构，将连续的旋转运动转化为刮臂轴的定角度往复摆动，带动安装在输出轴上的雨刮臂与雨刮胶条，按照设定的摆动角度在挡风玻璃表面做往复刮刷动作，覆盖驾驶员主视野区、副驾驶视野区的法定要求刮刷范围。设计过程中充分考虑了整车安装的边界约束，整体采用扁平化的集成式布局，将电机、减速箱、传动曲柄整合为紧凑的一体式总成，可直接适配车型前围板下方的狭小安装空间，安装点位的孔位间距、输出轴的伸出高度与角度均匹配主流车型的前围钣金结构，无需额外设计转接支架即可完成装配。机构的壳体采用压铸铝合金材质，兼顾结构强度与轻量化需求，表面设置的散热筋结构可在电机长时间高负荷工作时快速导出热量，避免电机过热烧毁；传动部位的铰接点均采用自润滑衬套，可在全生命周期内降低铰接磨损，保证摆动间隙始终处于合理范围，避免雨刮工作过程中出现抖动、异响、刮刷角度偏移的问题。同时机构预留了高低速档位的动力输入接口，可匹配车辆雨刮开关的间歇档、低速档、高速档不同工作模式需求，在暴雨工况下可切换至高速摆动模式快速排走玻璃表面的连续水流，在小雨或扬尘工况下可切换低速或间歇模式完成清洁，兼顾清洁效果与能耗、工作噪音的平衡。
