汽车燃油泵总成结构设计

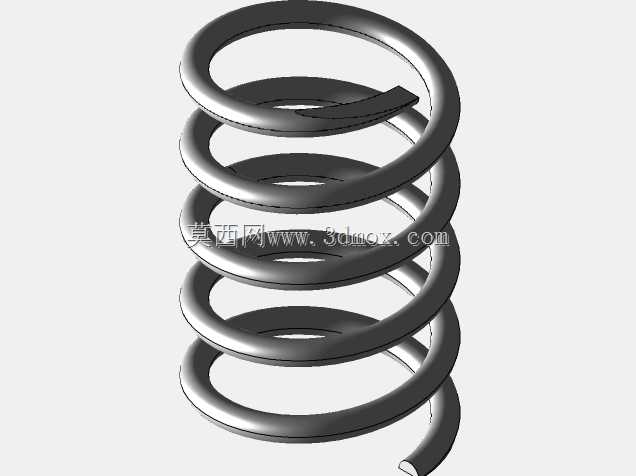

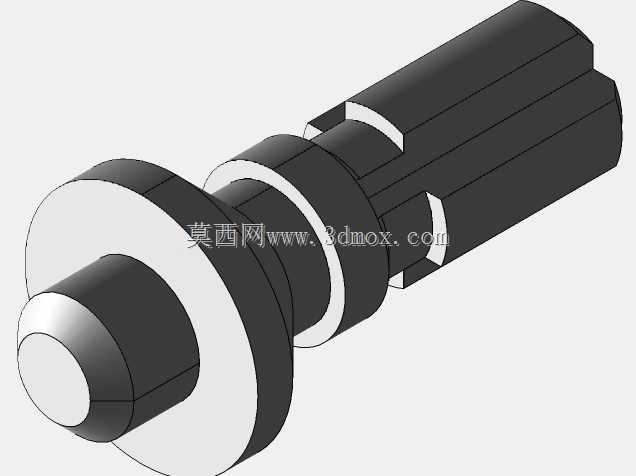

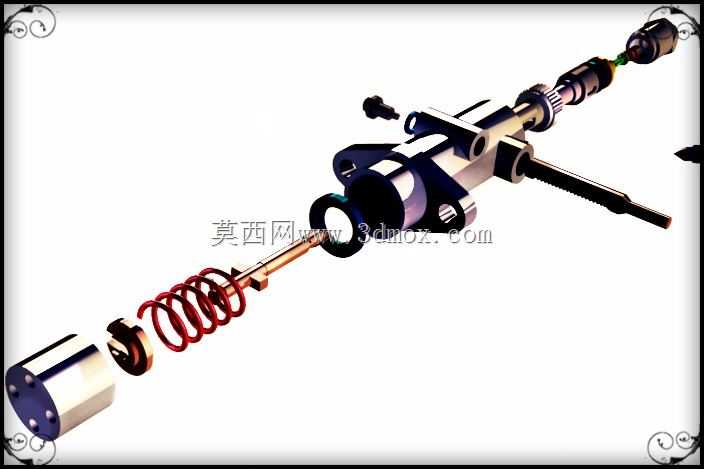

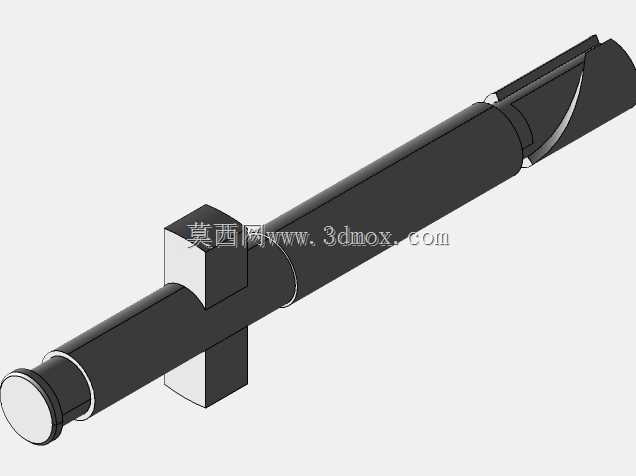

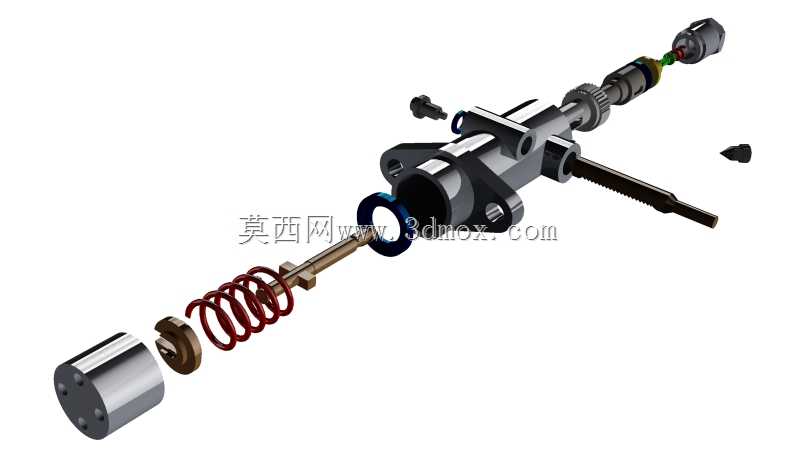

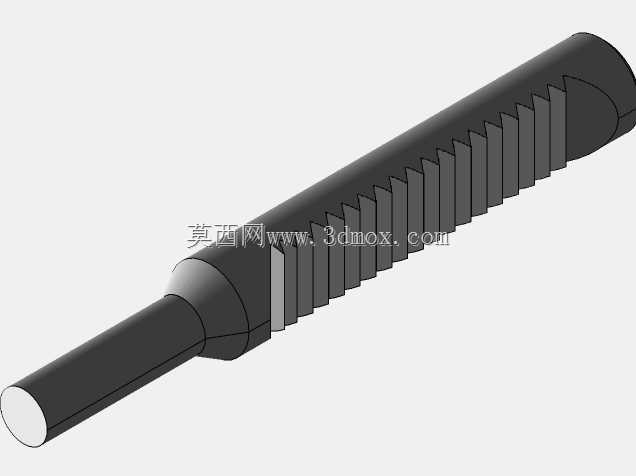

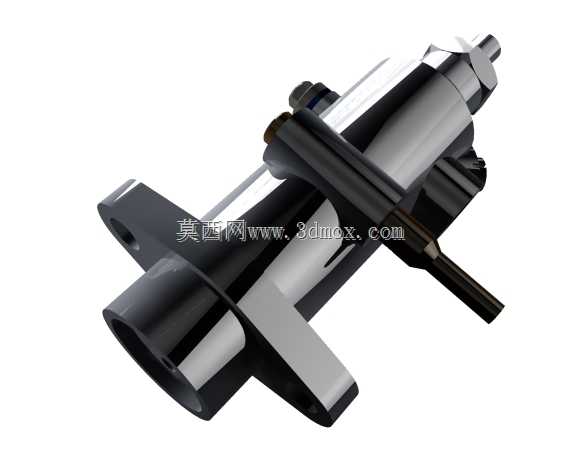

燃油泵总成是汽车燃油供给系统的核心执行部件，主要应用于乘用车辆、商用车辆的内燃动力供给场景，承担着从燃油箱内抽吸燃油、建立稳定供油压力并将燃油精准输送至发动机喷油系统的关键职能，是保障发动机空燃比控制精度、动力输出稳定性与燃油经济性的核心基础部件。该总成的结构设计围绕高压燃油输送的工况需求展开，整体采用同轴集成式布局，将柱塞泵油组件、复位弹簧结构、齿条调节机构、出油端密封接头、驱动连接端沿轴向依次排布，最大化压缩径向安装占用空间，适配发动机缸体周边紧凑的安装舱位布局。从功能特性来看，该结构通过驱动端承接发动机凸轮轴的往复驱动力，带动柱塞做轴向往复运动，配合进油端的单向密封结构完成燃油的抽吸、加压过程，侧边设置的齿条调节机构可与发动机调速系统联动，通过改变柱塞的有效行程实时调整供油量，匹配发动机不同转速、不同负载工况下的燃油供给需求；复位弹簧采用等节距圆柱螺旋弹簧设计，可保障柱塞复位动作的平顺性，避免泵油过程中出现压力波动导致的供油断续问题。设计过程中充分考虑了实际安装的边界约束，各部件的配合公差经过严谨校核：柱塞与泵体腔室采用高精度间隙配合，既保障柱塞往复运动的顺滑性，又能建立足够的密封压力维持燃油输出压力；出油端采用阶梯式密封接头结构，可适配不同规格的高压燃油管路连接，驱动端的花键连接结构可保障动力传递的同轴度，减少运转过程中的偏磨损耗。总成的整体外形为长轴式结构，径向最大尺寸集中在泵体主腔位置，轴向尺寸根据泵油行程需求做了适配优化，安装时可通过泵体上的定位凸台完成与发动机安装位的精准对位，无需额外调整同轴度即可完成装配。各分体零件的结构设计兼顾了加工工艺性与装配便利性，弹簧座、密封环、柱塞套等易损件均采用可拆分式结构，后期维护时可单独更换损耗部件，降低全生命周期的使用成本，同时各连接部位的密封结构经过多工况验证，可耐受燃油介质的长期腐蚀与高低温环境变化，避免出现燃油渗漏问题，保障整车燃油系统的运行安全性。
