带分度盘双主轴螺母紧固设备结构设计

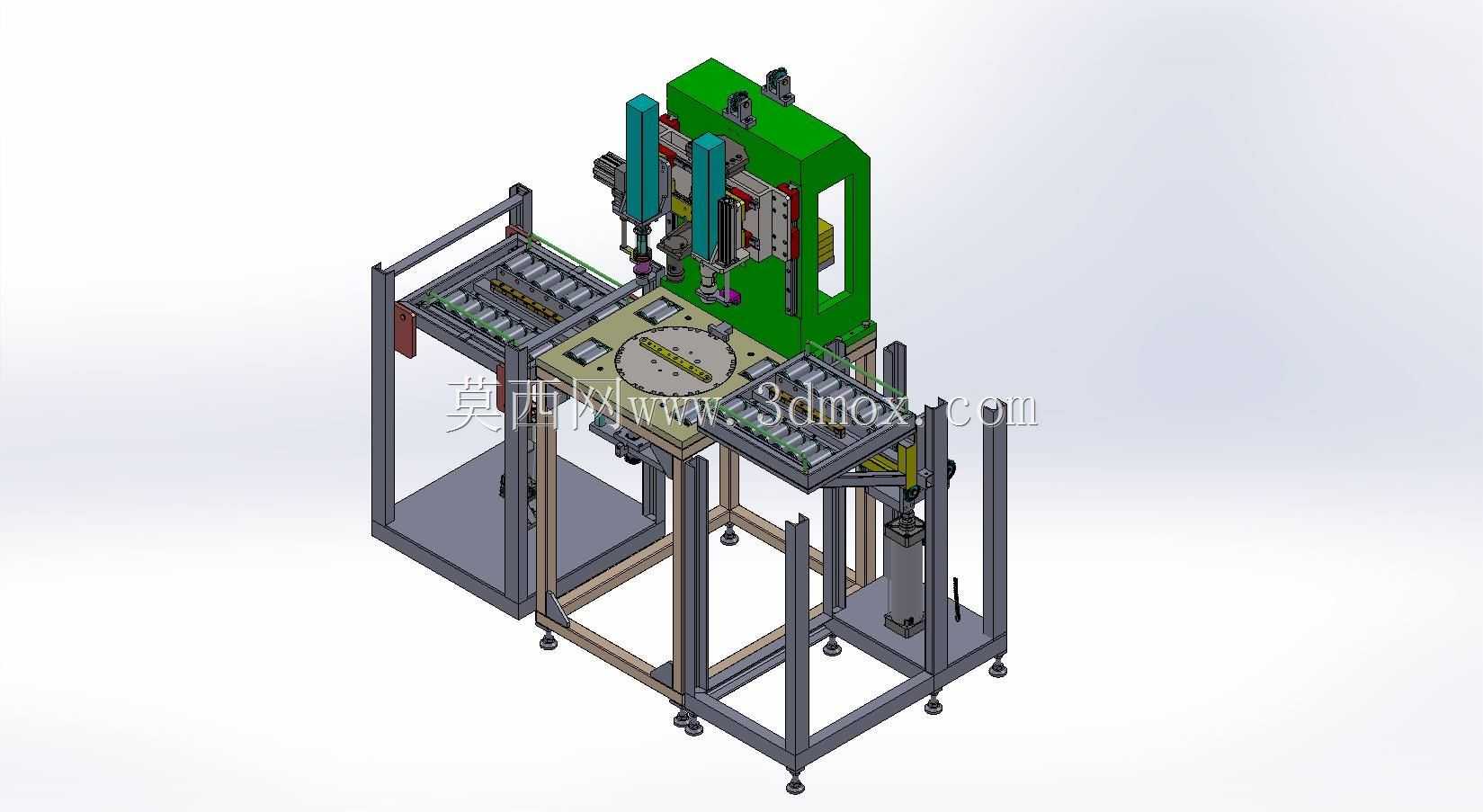

这款螺母紧固设备主要面向中小规格五金零部件、电子组件、汽配小总成的批量装配场景，可适配多工位连续化生产流水线，解决传统单轴锁付设备效率低、定位偏差大、换型调试周期长的痛点，在3C电子配件组装、小型五金件加工、低压电器装配等领域都能适配使用，可完成工件上料后多工位同步螺母锁付、预紧、扭矩校验的连贯工序，无需人工反复周转工件。设备采用转盘式分度布局，核心搭载双主轴锁付执行单元，分度盘转动时可同步完成上下料、锁付、检测等多工位并行作业，相比单轴设备作业效率可提升一倍以上；双主轴单元采用独立进给结构，可根据不同螺母规格调整下压行程与锁付扭矩，适配M2到M8区间常见规格螺母的锁付需求，锁付过程中主轴自带浮动补偿结构，可抵消工件放置的微小位置偏差，避免出现滑牙、锁偏、扭矩不足的问题。设备的进料端采用双层滑轨输送结构，可兼容排布规整的料盘式上料，工件随料盘进入分度工位后，由分度机构精准转位至锁付工位，定位精度可控制在0.05mm以内，保证主轴与螺母位置的同轴度；锁付完成后的工件随分度盘转至出料位，可直接对接后续下料输送线，实现全流程无人化连续作业。整体框架采用工业铝型材搭配方钢焊接底座搭建，底部配置可调脚轮与支撑脚杯，既方便设备移位调整，也可在安装时调平设备保证运行稳定性，设备整体占地边界约为长1200mm、宽1000mm、高1800mm，安装时仅需预留周边300mm的维护操作空间，即可满足日常调试、易损件更换的操作需求。设计过程中充分考虑了不同规格工件的换型需求，主轴固定位预留了多组安装孔位，分度盘工装可快速拆卸更换，输送线的导条间距也可通过手拧螺丝快速调整，换型调试时间可控制在30分钟以内，适配多品种小批量的柔性生产需求；设备的气动元件与驱动单元均布置在框架外侧的易维护区域，管线采用拖链规整排布，避免运行过程中管线磨损，同时也方便日常故障排查与保养。设备的安全防护方面，在作业区域外围预留了安全光栅安装位，可在设备运行时防止人员误入作业区间，双主轴的下压行程设置了硬限位结构，避免超程损坏工件或主轴部件，整体结构紧凑，运行节拍稳定，可直接集成到现有自动化装配产线中，也可作为独立工位完成单工序的螺母锁付作业。
