管道自动粘接涂胶作业设备结构设计

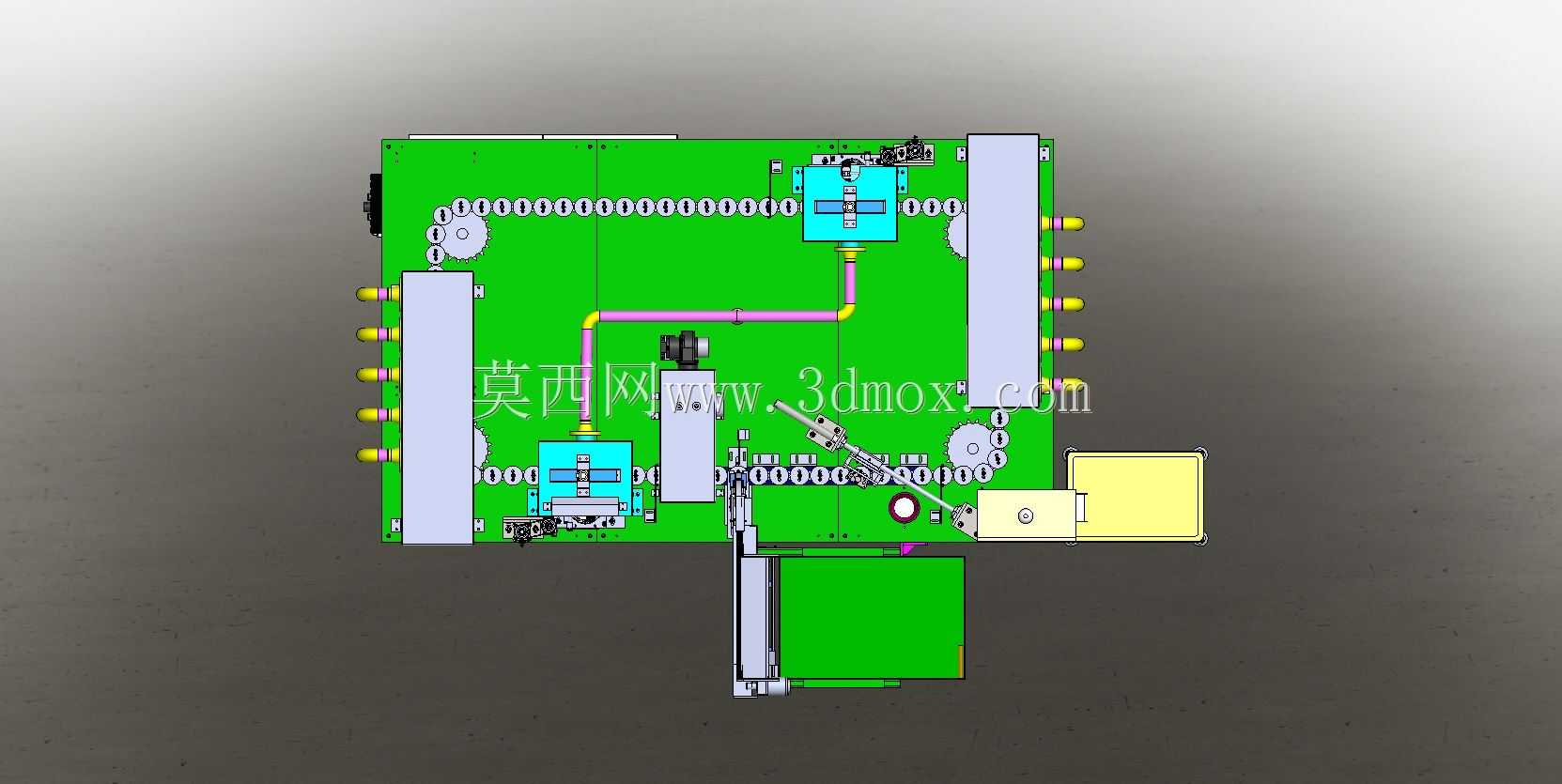

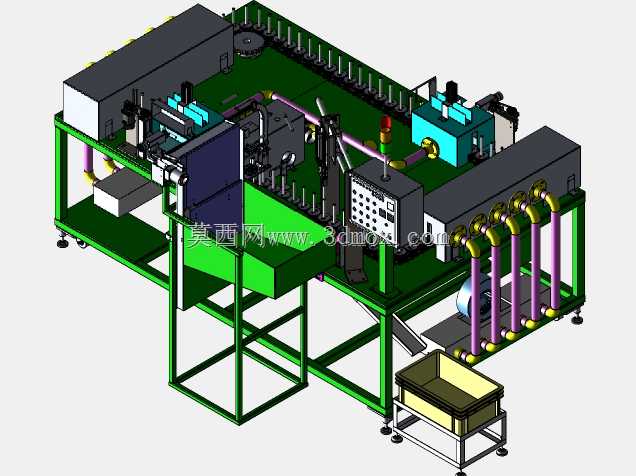

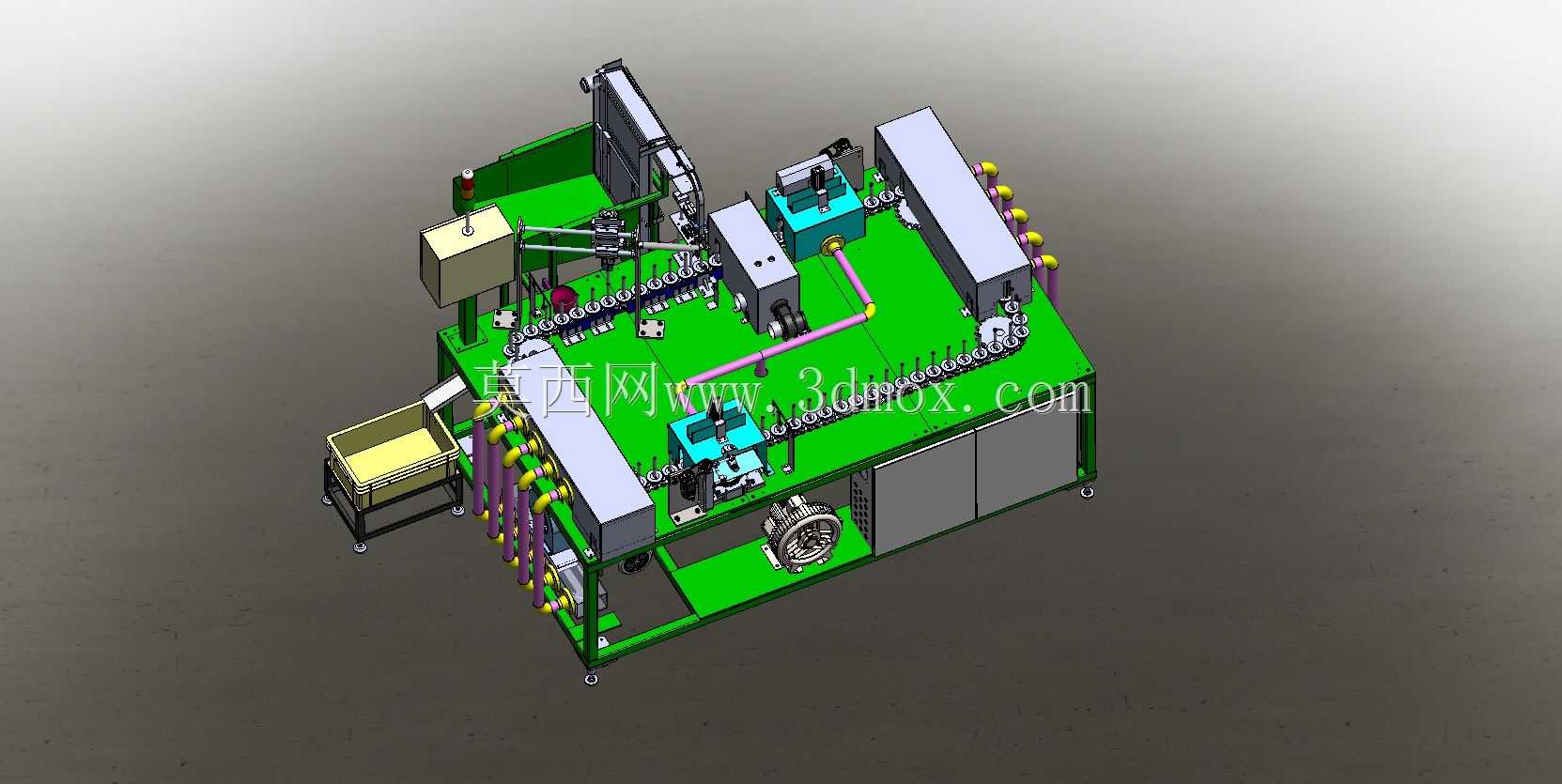

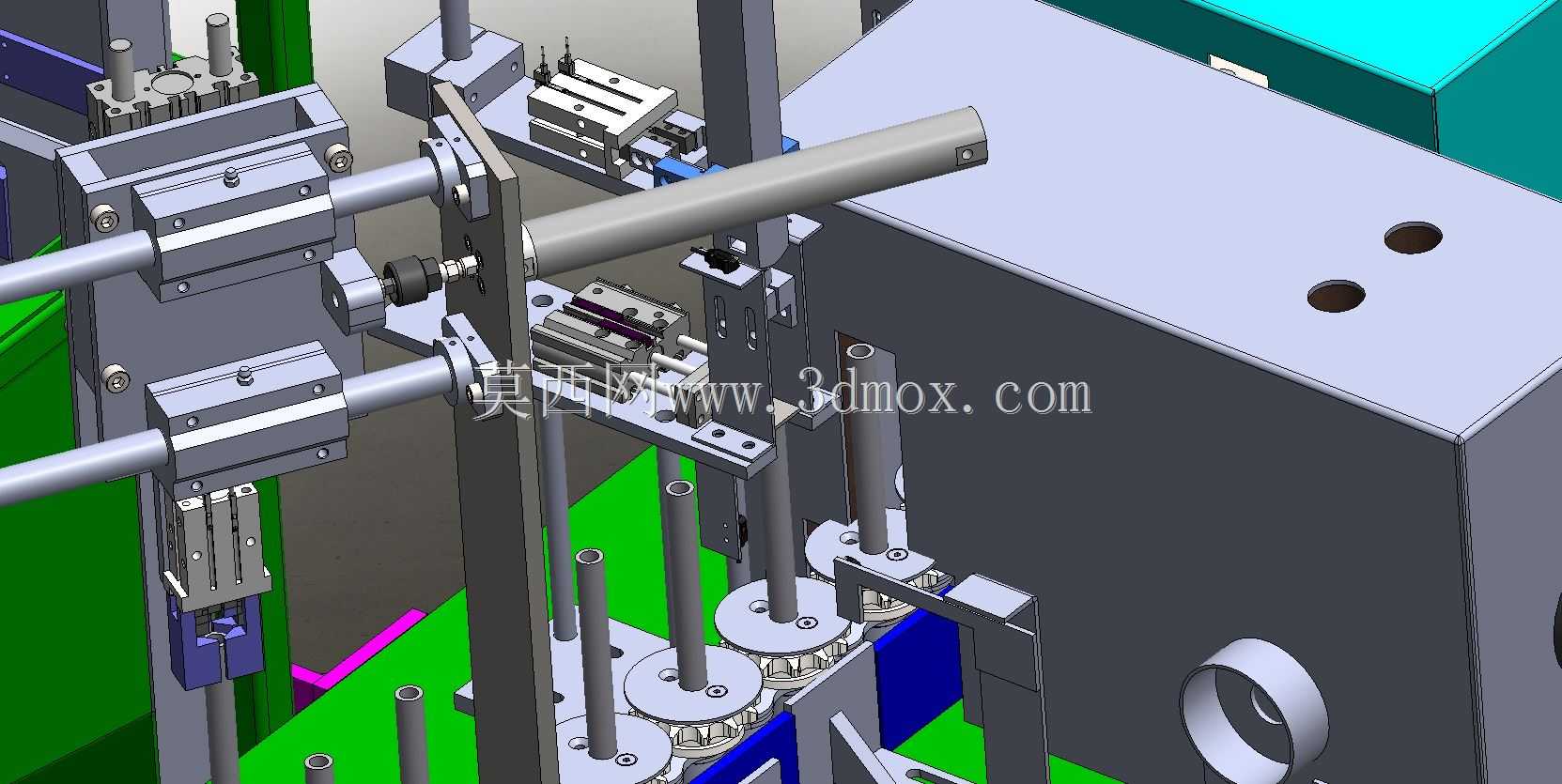

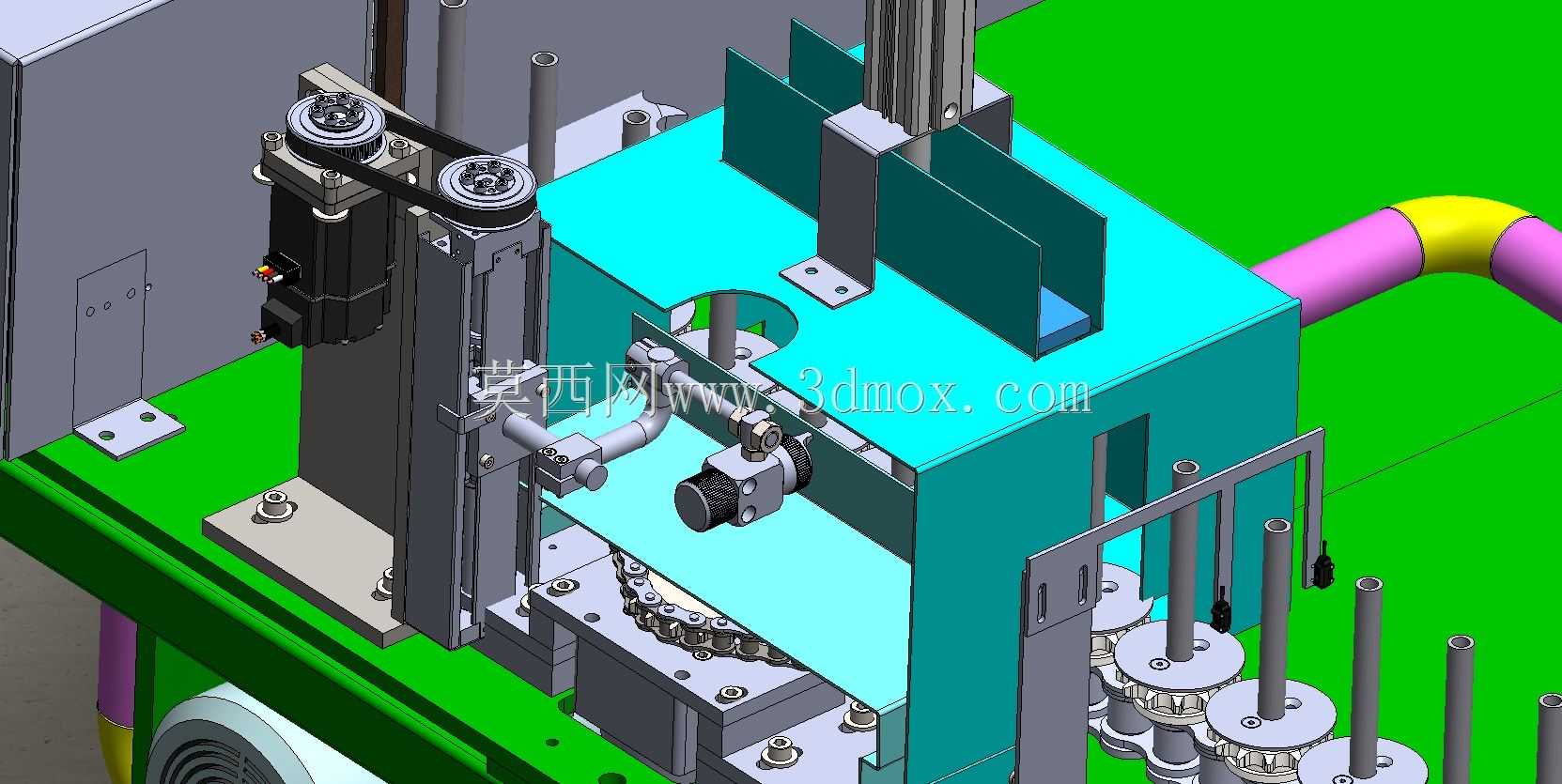

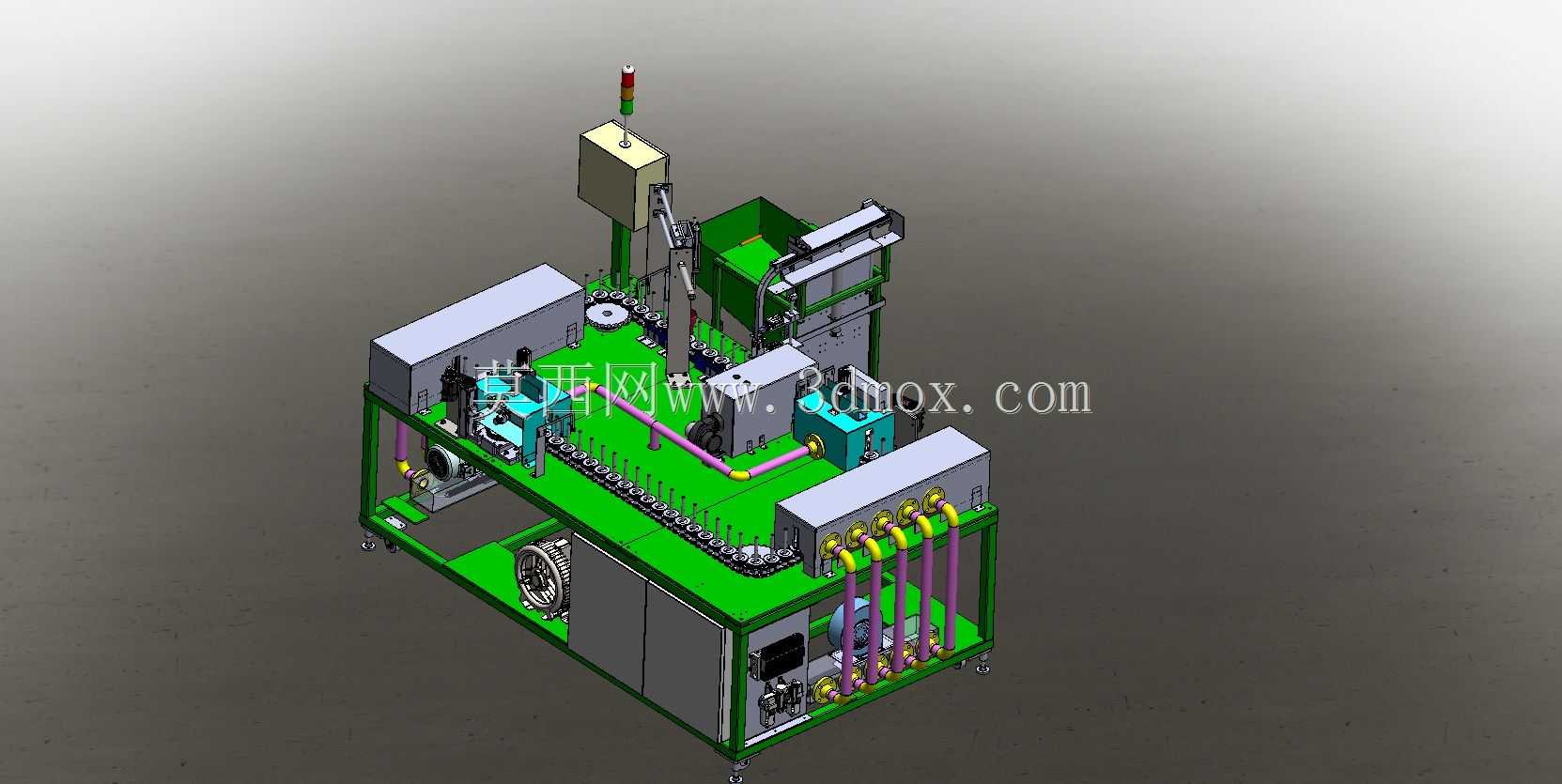

该设备主要面向民用给排水管路、工业流体输送管件的批量生产装配场景，解决传统人工涂胶粘接管道时存在的涂胶量不均、粘接对位偏差、作业效率低下、胶粘剂接触危害操作人员健康等行业痛点，可适配小口径PVC、PPR等材质管材与配套接头的连续化粘接作业，在建材生产、管路预制加工、水暖配件组装等生产场景中可直接嵌入现有产线，替代3-4名重复涂胶粘接工位的人工操作，大幅提升管件粘接的一致性与生产节拍。设备整体采用台式落地布局，主体支撑框架采用标准工业铝型材搭配钣金护板搭建，底部预留可调脚轮与调平地脚，可适配车间不同平整度的地面安装需求，整体安装边界控制在长1200mm、宽800mm、高1500mm范围内，无需额外预埋固定结构，接入车间0.6-0.8MPa压缩气源与220V工频电源即可投入使用，设备对接产线的一侧预留工件进出接驳位，可直接对接上游管件排序上料机构与下游固化输送线，无需对现有产线做大规模改造。功能设计上采用多工位回转式作业架构，回转台沿圆周均匀设置6个管件定位工装，可同步完成管件上料、接头预定位、胶粘剂均匀涂布、压合粘接、保压定型、成品下料六道工序，各工序作业并行开展，将单工位等待时间压缩至最低，单小时可完成400-500件管件的粘接作业。涂胶执行机构采用伺服电机搭配同步带传动的竖直升降模组，带动涂胶阀沿管件圆周与轴向做精准轨迹运动，涂胶量通过精密点胶阀闭环控制，可根据不同管径、不同粘接深度自动调整涂胶路径与出胶量，避免胶粘剂溢出或缺胶导致的粘接失效问题；压合机构采用带导向的直线气缸驱动，压合行程与压力可根据管件规格灵活调整，保证接头与管材插接到位的同时不会压裂薄壁管件。设计过程中充分考虑不同规格管件的快速换型需求，所有定位工装采用快拆式结构，更换对应规格的工装定位套即可在10分钟内完成不同管径产品的生产切换，设备外露的运动部件均设置透明亚克力安全护罩，搭配安全门磁开关，护罩开启时设备自动暂停作业，避免操作人员误入运动区域发生安全事故；管路走线全部采用拖链内置排布，避免长期运动过程中线缆、气管磨损导致的设备故障，设备侧面设置可视化操作面板，可直接调整涂胶参数、压合压力、回转节拍等工艺参数，同时预留故障报警提示，出现缺料、气压不足、涂胶阀堵塞等异常时可自动停机并提示故障点位，降低设备运维难度。
