百毫米级全向移动铝合金机械轮结构

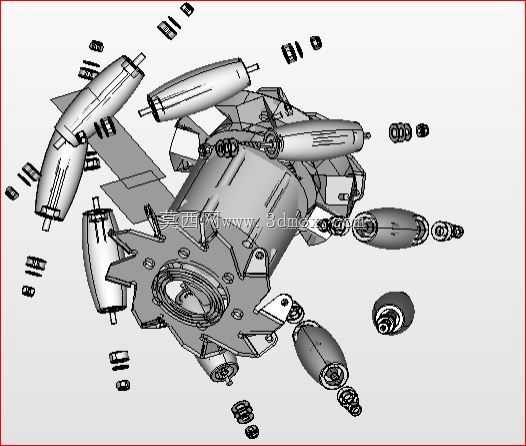

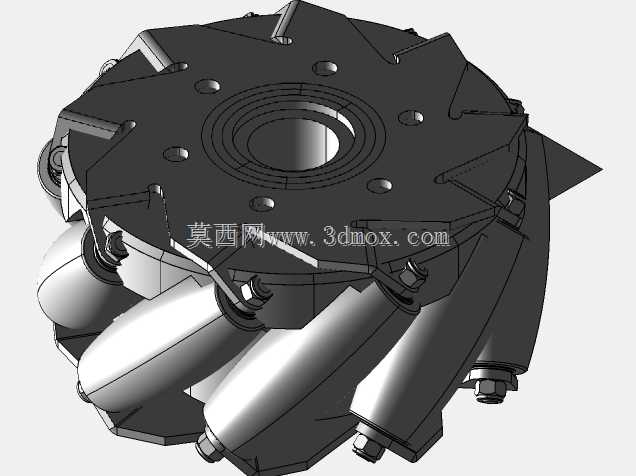

这款全向移动铝合金轮是面向室内移动机器人、AGV转运平台、服务型巡检机器人开发的核心行走部件，核心直径为100mm，采用铝合金作为主体基材，在保证结构强度的同时大幅降低了轮组自重，能够适配中小负载的全向移动场景，常见于仓储分拣机器人、餐厅配送机器人、机房巡检机器人等需要在狭小空间内完成平移、原地旋转、斜向行进等复杂移动动作的设备上，解决了传统差速轮无法实现横向移动、转向半径大的痛点。从结构设计来看，该轮组采用多组分布式从动辊子沿主轮毂圆周方向偏置排布的设计思路，主轮毂承担整体承载与动力输入的作用，周向布置的从动辊子自身带有独立的旋转自由度，辊子轴线与主轮轴线呈固定夹角，当主轮旋转时，辊子与地面接触产生的摩擦力可分解为行进方向与垂直行进方向的分力，通过多组同规格轮组的差速配合，即可实现设备在平面内任意方向的移动，无需额外设置转向机构，大幅简化了移动底盘的结构复杂度。在安装边界上，该轮组预留了标准的动力输入轴接口，可适配常规的直流减速电机、伺服电机输出端，轮毂上的安装孔位采用对称式排布，能够兼容多数中小尺寸移动底盘的安装孔距，轮组整体外轮廓在装配完成后无突出的尖锐结构，辊子外轮廓包络形成完整的圆周面，保证行进过程中与地面接触的连续性，避免出现行进卡顿、跳动的问题。从动辊子采用分段式装配结构，每个辊子都通过独立的小轴与轮毂支架连接，搭配微型轴承降低辊子自转的阻力，减少动力传输过程中的损耗，同时这种分体式设计也便于后期对磨损的单个辊子进行更换，无需整体替换轮组，降低设备的后期维护成本。主轮毂采用一体化铣削成型的铝合金结构，安装支架与轮毂主体的连接位置做了加强筋处理，能够承受移动过程中产生的径向与轴向冲击，避免轮组在启停、变向时出现结构变形。在实际应用场景中，单台全向移动底盘通常会配置3到4个该规格的轮组，通过控制器对每个轮组的转速、转向进行独立控制，即可实现底盘的全向移动，尤其适合在通道狭窄、对转向空间要求严苛的作业环境中使用，比如密集仓储的货架间转运、写字楼内的配送服务、狭小机房内的设备巡检等场景，相比传统的转向轮结构，这种全向轮能够让设备的移动路径更加灵活，大幅提升空间利用率，同时减少转向过程中需要的预留空间，让移动设备的作业覆盖范围得到有效提升。轮组的铝合金材质也具备较好的散热性能，在长时间连续行进过程中，能够将轴承、轴连接位置产生的热量快速导出，避免局部温度过高影响部件使用寿命，同时铝合金表面的氧化层也具备一定的防腐蚀能力，能够适配普通室内干燥环境的长期使用需求。
