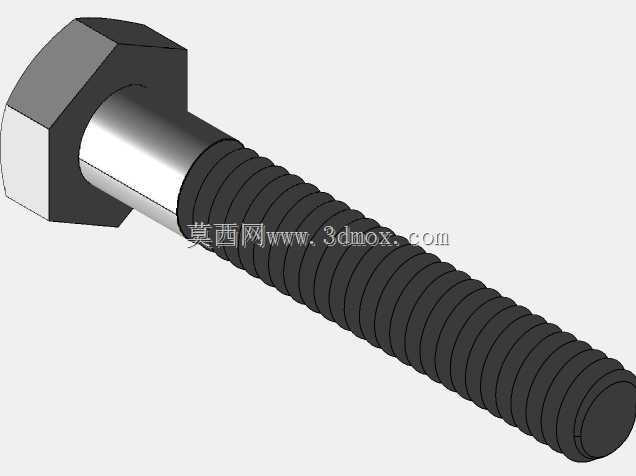

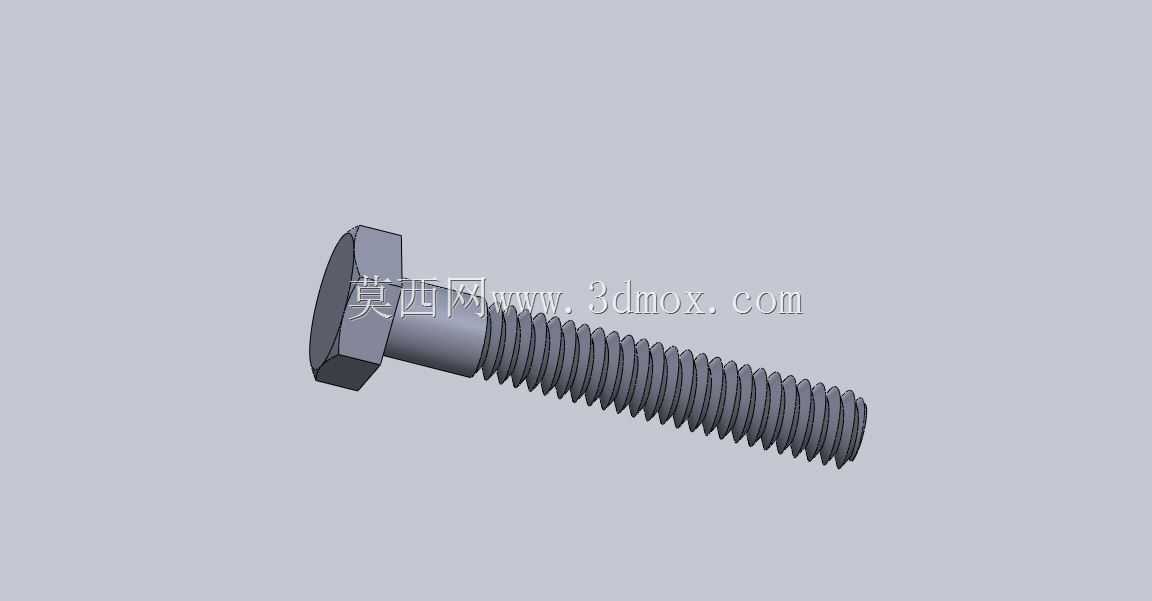

外六角全螺纹螺栓紧固件三维结构

　　在各类机械装配、钢结构搭建、机电设备组装场景中，螺纹紧固件是应用基数最大的基础连接元件，这款外六角全螺纹螺栓的三维结构，完全贴合通用紧固件的实际装配需求建模，还原了真实产品的所有结构细节。从设计思路来看，建模时优先保证六角头部的对边尺寸、对角尺寸公差带符合通用装配要求，头部与螺杆衔接处的倒角过渡做了精准还原，避免实际装配时头部与安装面出现应力集中，也能适配对应规格的套筒、开口扳手的作业空间，不会出现扳手卡滞、打滑的问题。螺杆部分的全螺纹结构，建模时严格遵循普通公制螺纹的牙型角、螺距、牙底圆弧参数，螺纹收尾处的退刀结构也做了写实处理，既保证拧入螺纹孔时的顺畅度，也能还原螺纹连接时的有效啮合长度计算边界，方便设计人员在做装配校核时，

　　直接调用模型计算螺纹旋合深度、校核连接强度。这类螺栓的实际应用场景覆盖极广，小到电子设备的壳体固定、工装夹具的零部件锁紧，大到工程机械的结构件连接、输送线的机架装配，只要是需要可拆卸紧固连接的位置，都能见到这类零件的身影。做三维建模时，特意还原了螺栓头部的支承面平整度特征，支承面与螺杆轴线的垂直度公差在模型中做了隐含的结构体现，方便装配仿真时模拟螺栓预紧后，支承面与被连接件表面的贴合状态，避免出现偏载导致的预紧力损失。从安装边界来看，模型预留了足够的扳手操作空间参考，六角头部的高度尺寸符合通用标准，不管是用电动扳手快速锁紧，还是用扭力扳手做定扭矩装配，都能匹配对应的工具尺寸。螺杆末端的倒角结构也做了精准还原，

　　方便装配时快速对准螺纹孔，不会出现螺纹错牙刮伤内螺纹的问题，在做自动化装配线的送钉机构设计时，这个末端倒角的尺寸也能直接作为送钉管、分钉器的设计参考，避免卡钉故障。全螺纹的结构设计让这款螺栓可以适配不同厚度的被连接件，不需要根据连接厚度选择不同螺杆长度的半螺纹螺栓，在多品种小批量的设备装配场景中，能减少紧固件的备货规格，降低物料管理成本。建模时还考虑了不同表面处理的结构适配性，螺纹牙型的表面粗糙度预留量、头部的标记区域都做了对应结构预留，方便后续做渲染、工程图导出时，直接添加表面处理要求、性能等级标记，不需要二次修改模型结构。
