28BYJ-48减速步进电机结构设计

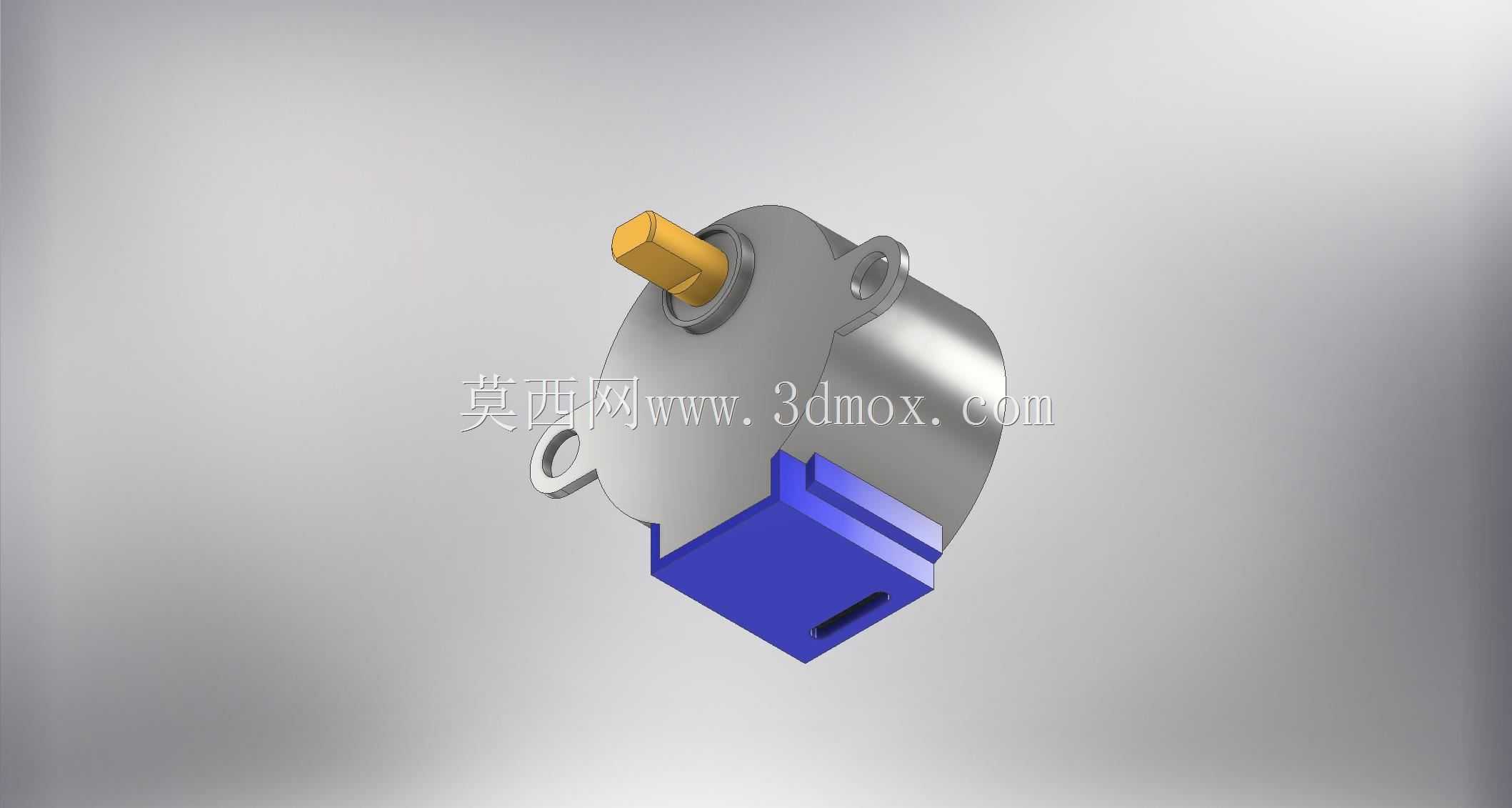

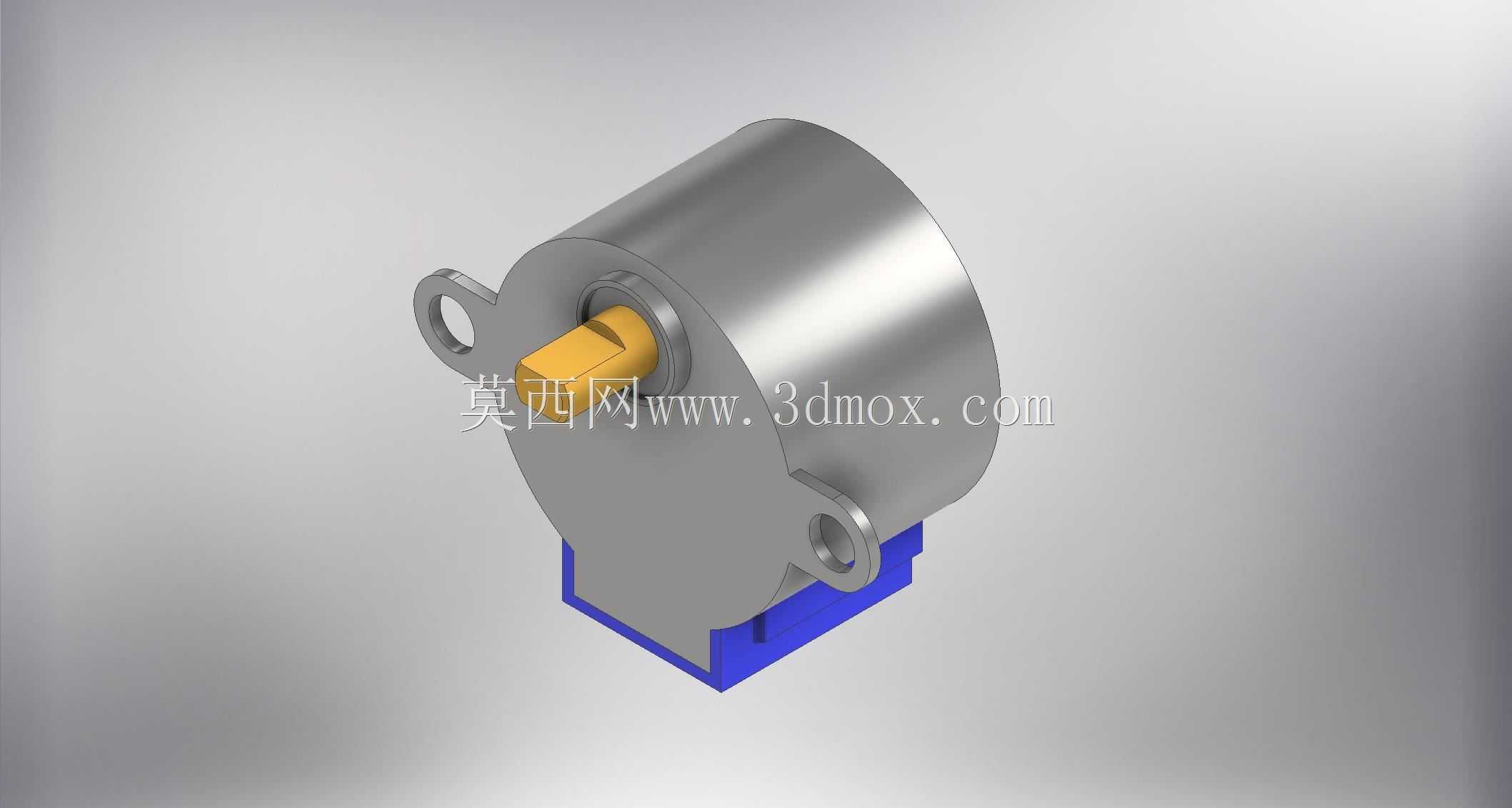

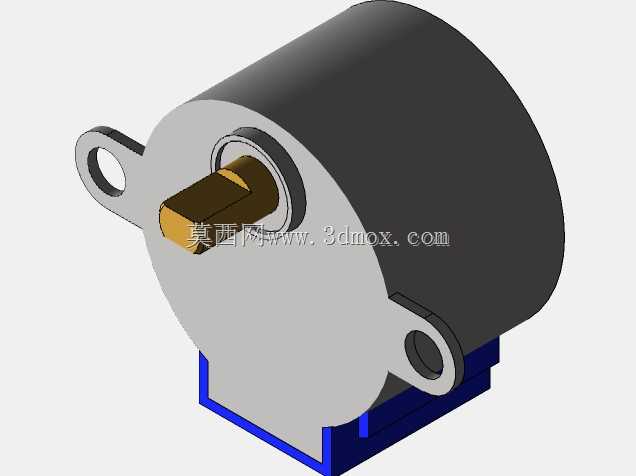

这款28BYJ-48型步进电机是小型减速步进执行元件的典型代表，在民用与工业小型自动化场景中有着极为广泛的应用，常见于智能家电的风向调节机构、小型云台的角度调整装置、智能卫浴的开合驱动模块、教学实验平台的运动执行单元、3D打印设备的辅助送料机构以及小型智能门锁的锁舌驱动结构中，凭借稳定的步进精度与低廉的使用成本，成为小扭矩角度控制场景的首选动力元件。该款电机集成了多级齿轮减速结构，能够将步进电机转子的高速低扭矩输出，通过齿轮组的减速增扭转换为低速大扭矩的动力输出，可在额定负载下实现精准的步距角控制，无需额外搭配减速机构即可直接驱动小负载完成指定角度的转动动作，大幅简化了终端设备的传动结构设计，降低了整体设备的装配复杂度与生产成本。从设计思路来看，这款电机采用了一体式集成化的结构布局，将定子绕组、永磁转子、多级减速齿轮组、输出轴与外部安装壳体整合为统一的整体结构，上部金属壳体主要承担定子磁路导通与安装固定的功能，侧方伸出的带孔安装耳可直接通过螺丝完成与设备机架的固定，无需额外设计定制安装支架；下部蓝色的端盖结构既承担减速齿轮组的腔体封闭功能，也预留了接线引脚的引出位置，方便用户直接插接排线完成电路连接，输出轴采用D型截面设计，可与带D型孔的传动轮、摆杆等零件直接配合，有效避免传动过程中出现轴与连接件的相对打滑问题，保证角度传递的精准性。在安装边界与尺寸适配方面，该款电机主体直径为28mm，整体轴向尺寸紧凑，侧方安装耳的孔位间距符合行业通用的安装规范，输出轴伸出长度与直径适配市面上绝大多数配套的传动配件，安装时仅需预留对应直径的圆形避让空间与两个安装螺丝的固定位置即可完成装配，不会占用过多的设备内部空间，能够很好地适配各类内部空间局促的小型智能设备的设计需求。同时该结构设计充分考虑了批量生产的装配便利性，各部件之间采用卡扣与少量螺丝配合的固定方式，既保证了结构的连接强度，也能够有效提升生产装配的效率，降低生产过程中的人工成本。
