小型圆形步进驱动部件结构设计方案

　　在小型自动化执行机构的选型与结构适配过程中，这类圆形步进驱动部件的应用场景覆盖了诸多需要小体积、精准角位移输出的工位，常见于小型流体控制阀的开度调节、精密仪器的工位切换、消费电子组装工位的微小位移驱动、智能家居执行端的动力输出等场景，这类应用场景普遍对驱动部件的安装空间占用、输出扭矩的稳定性、定位精度的一致性有明确要求，不会给驱动部件预留过大的安装冗余，因此部件本身的结构紧凑度、安装接口的适配性直接决定了整套执行机构的设计难度。

　　从实际用途来看，该部件作为步进式角位移输出执行件，能够通过脉冲信号实现固定步距角的转动输出，不需要额外加装位置反馈元件即可实现开环状态下的精准位置控制，相比同体积的直流减速驱动部件，它的位置控制精度更高，低速运行时不会出现明显的抖动与丢步问题，适配需要频繁启停、小角度调整的工况，在长期运行状态下的位置漂移量远低于普通直流驱动方案，能够满足多数民用、工业小型执行端的控制精度要求。

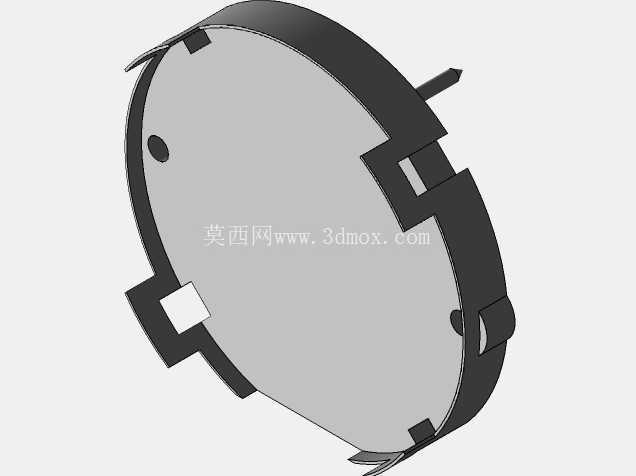

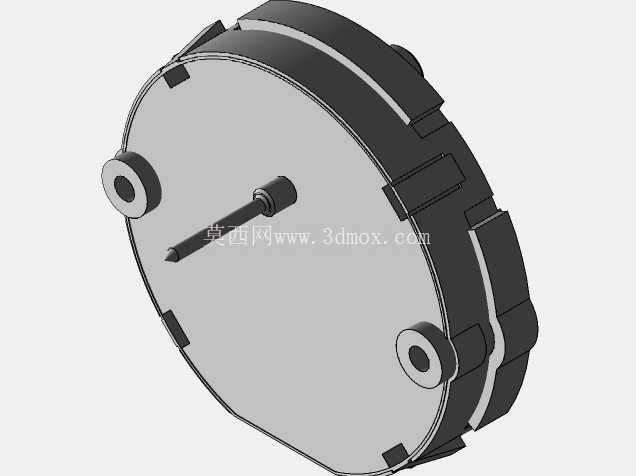

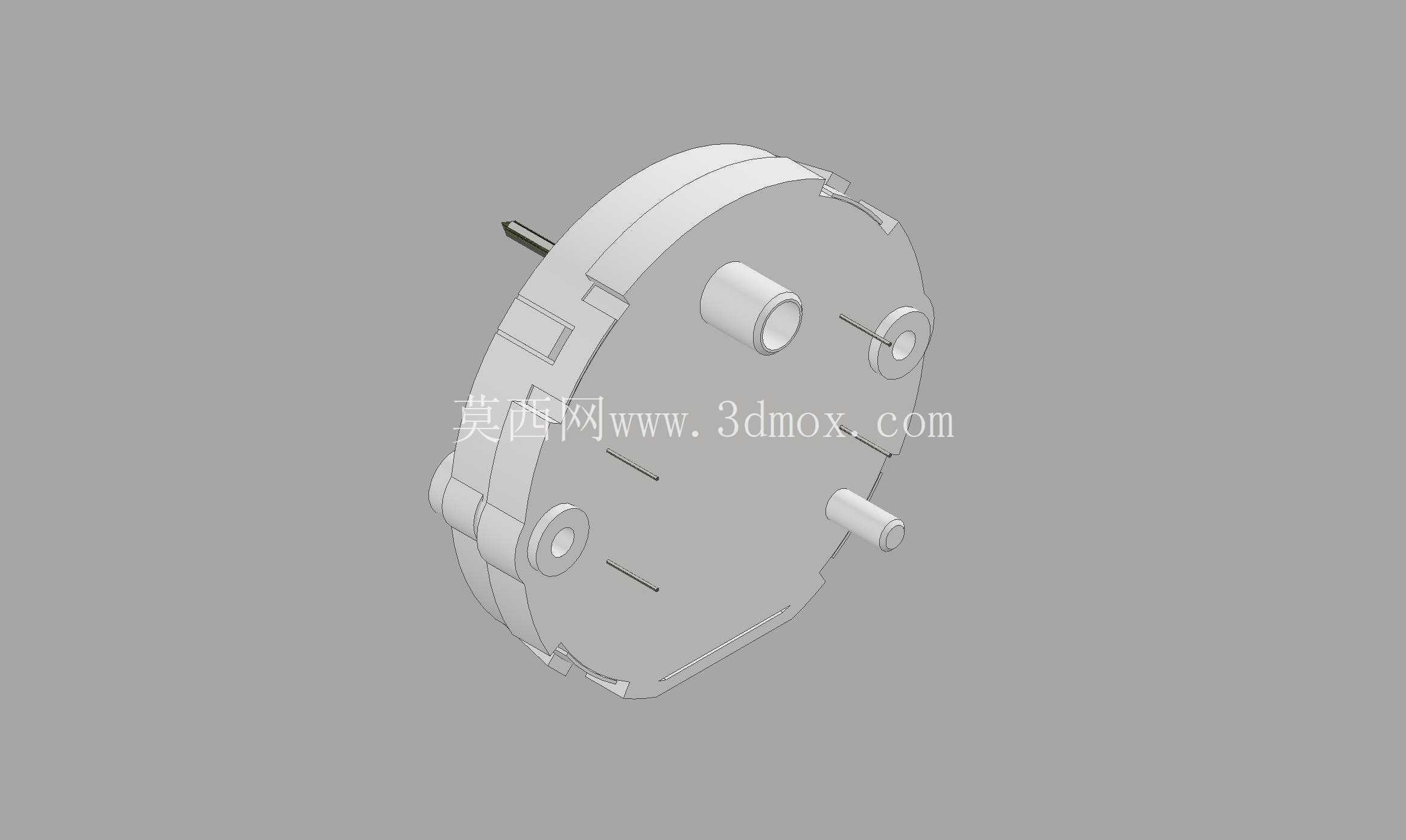

　　从功能特性上看，该部件采用了圆形扁平式的主体结构，主体外壳做了多组卡扣式的拼接结构，不需要额外使用螺丝即可完成上下壳体的装配固定，既减少了装配工序的零件数量，也降低了整体结构的重量；外壳上预留的多组圆柱形凸台，一部分是内部绕组的定位支撑柱，另一部分是对外安装的定位柱，能够在装配时快速嵌入安装面板的对应定位孔内，不需要额外做对位调整，大幅提升装配效率；侧面伸出的金属插针是绕组的接线引脚，引脚长度做了统一的尺寸控制，能够直接插装在PCB板的对应焊盘上，适配波峰焊的生产工艺，不需要额外做接线端子的转接，减少了接线环节的故障点；输出轴采用单轴伸出的设计，轴径做了标准化的尺寸适配，能够直接配合常规的小型齿轮、同步带轮做动力输出，不需要额外加工转接轴。

　　在设计思路上，该结构做了针对性的简化优化，将原本分散的内部支撑结构整合到了外壳本体上，减少了内部独立支撑零件的数量，降低了装配时的零件管理成本；侧边的安装卡扣直接延伸到壳体边缘位置，在安装时卡扣能够直接卡在安装面板的卡槽内，不需要额外使用紧固件即可完成部件的快速固定，同时卡扣的弹性变形量做了精准的计算，既能够保证安装后的固定强度，不会在设备运行振动过程中出现松脱，也不会因为卡扣过硬导致装配时需要过大的按压力，损伤壳体或者安装面板；内部的绕组固定槽与外壳做了一体化的注塑成型设计，绕组装配时可以直接嵌入槽内，不需要额外点胶固定，槽位的尺寸公差控制在合理范围内，既能够保证绕组安装后不会出现晃动，也不会因为槽位过小导致装配时压伤绕组漆包线。

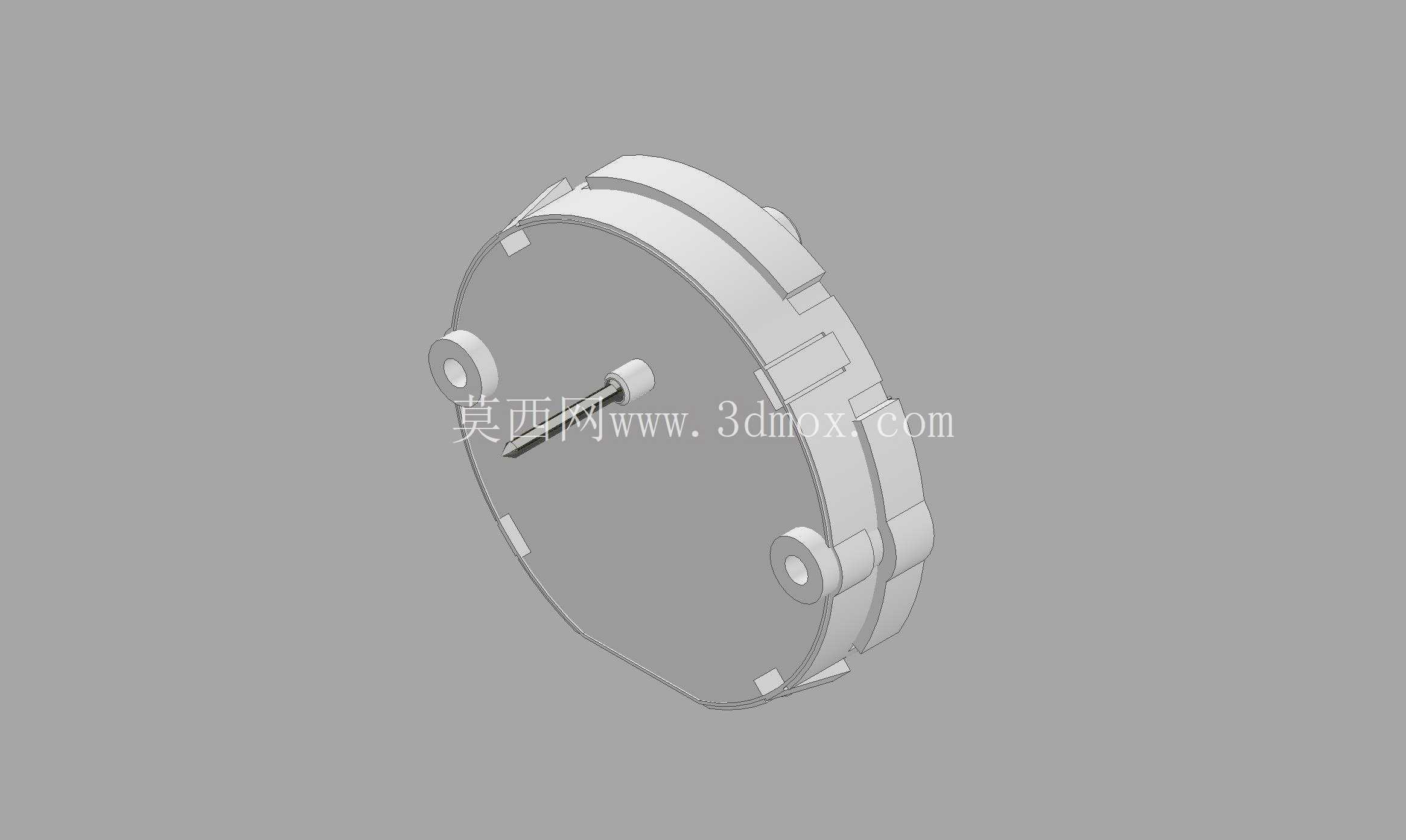

　　从外形尺寸与安装边界来看，该部件整体为薄型圆柱结构，整体厚度控制在极小的范围内，能够适配厚度有限的安装空间，比如嵌入式的面板安装、狭小腔体内的动力单元布置；主体圆柱的直径做了统一的尺寸规范，安装时只需要在面板上开出对应直径的安装孔即可，不需要预留过多的周边避让空间；对外的定位柱分布在主体圆周的不同位置，形成了非对称的定位布局，能够避免装配时出现方向装反的问题，从结构设计上做了防呆处理；接线引脚的伸出长度、引脚之间的间距都符合常规PCB插装件的尺寸标准，在做电路设计时可以直接按照引脚尺寸绘制封装，不需要额外调整焊盘位置；输出轴的伸出长度也做了适配性设计，既能够保证配套传动件的安装固定空间，也不会因为轴伸过长导致整体结构的占用空间变大，同时轴端的平面位做了标准化的尺寸设计，配套的传动件可以直接通过顶丝固定在平面位上，避免传动过程中出现轴与传动件的相对滑动。

　　在实际结构适配过程中，这类部件的安装边界需要注意几个细节：首先是安装面板的厚度需要匹配卡扣的卡接尺寸，过厚的面板会导致卡扣无法完全卡入，过薄的面板会导致卡接后存在间隙，设备运行时出现晃动异响；其次是接线引脚焊接时的温度与时间需要控制在合理范围，避免高温传导到壳体内部导致塑料结构受热变形，影响内部转子的转动间隙；另外输出轴的径向负载不能超过设计阈值，因为这类小型步进部件的输出轴支撑结构是配合壳体做的一体化设计，过大的径向负载会导致轴的支撑位出现磨损，长期运行后出现转动卡顿、精度下降的问题。在三维建模过程中，这类结构的建模需要重点关注壳体卡扣的变形量、定位柱的位置公差、引脚的位置度，这些尺寸直接影响后续零件生产后的装配适配性，不能只做外观层面的建模，需要结合实际装配工艺对各个配合位的尺寸做公差预留，比如卡扣的配合面需要预留合理的间隙，定位柱与安装孔的配合需要根据安装精度要求选择间隙配合或者过渡配合，绕组安装槽的尺寸需要考虑注塑件的成型收缩率，避免生产后出现槽位尺寸偏小无法装配的问题。
