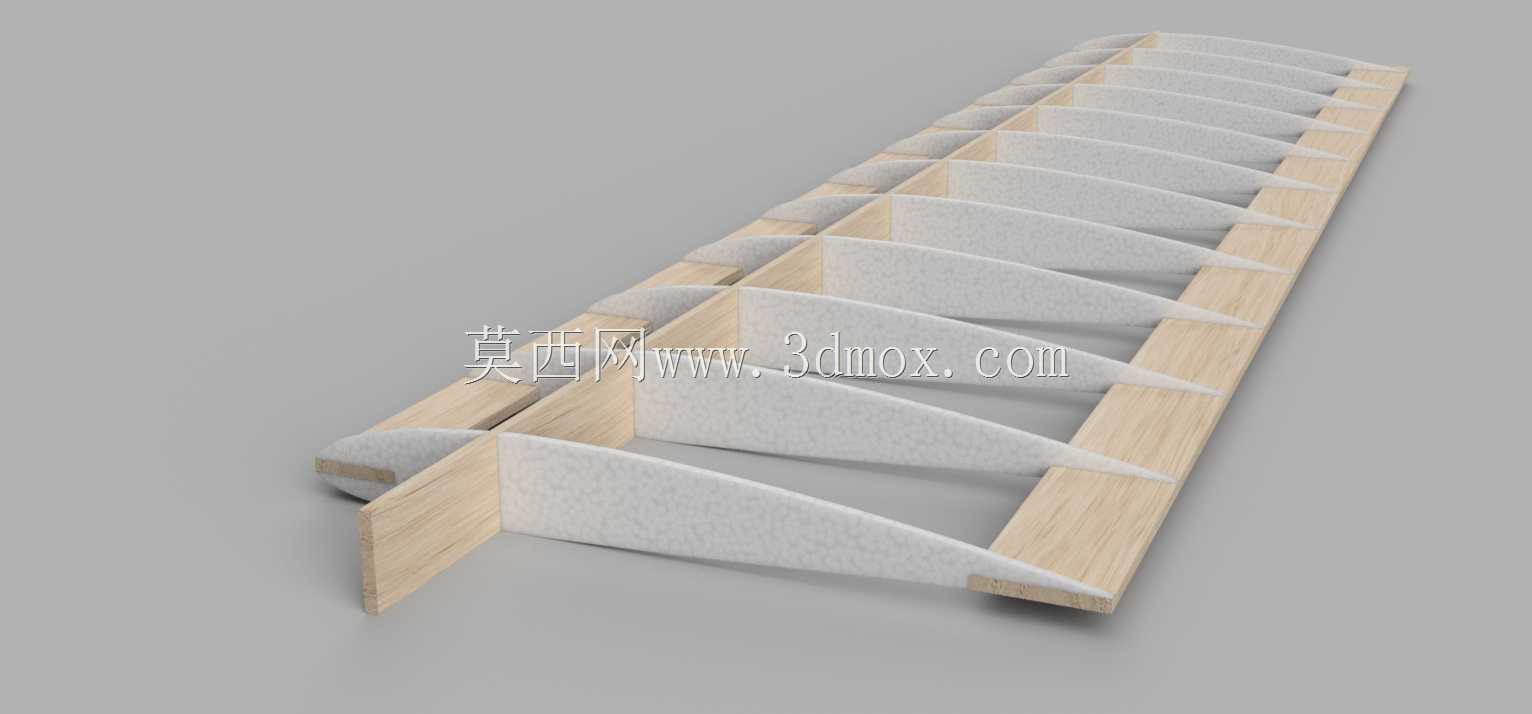

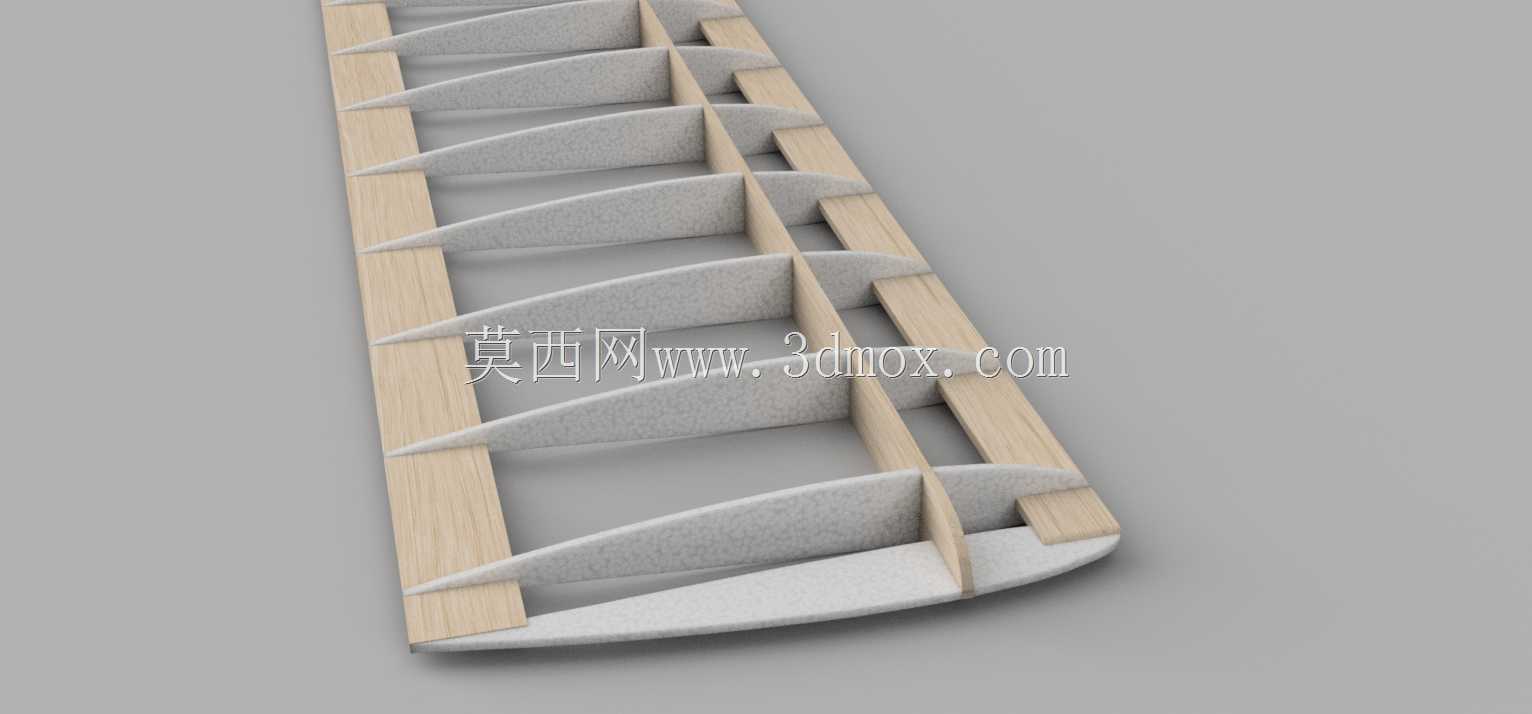

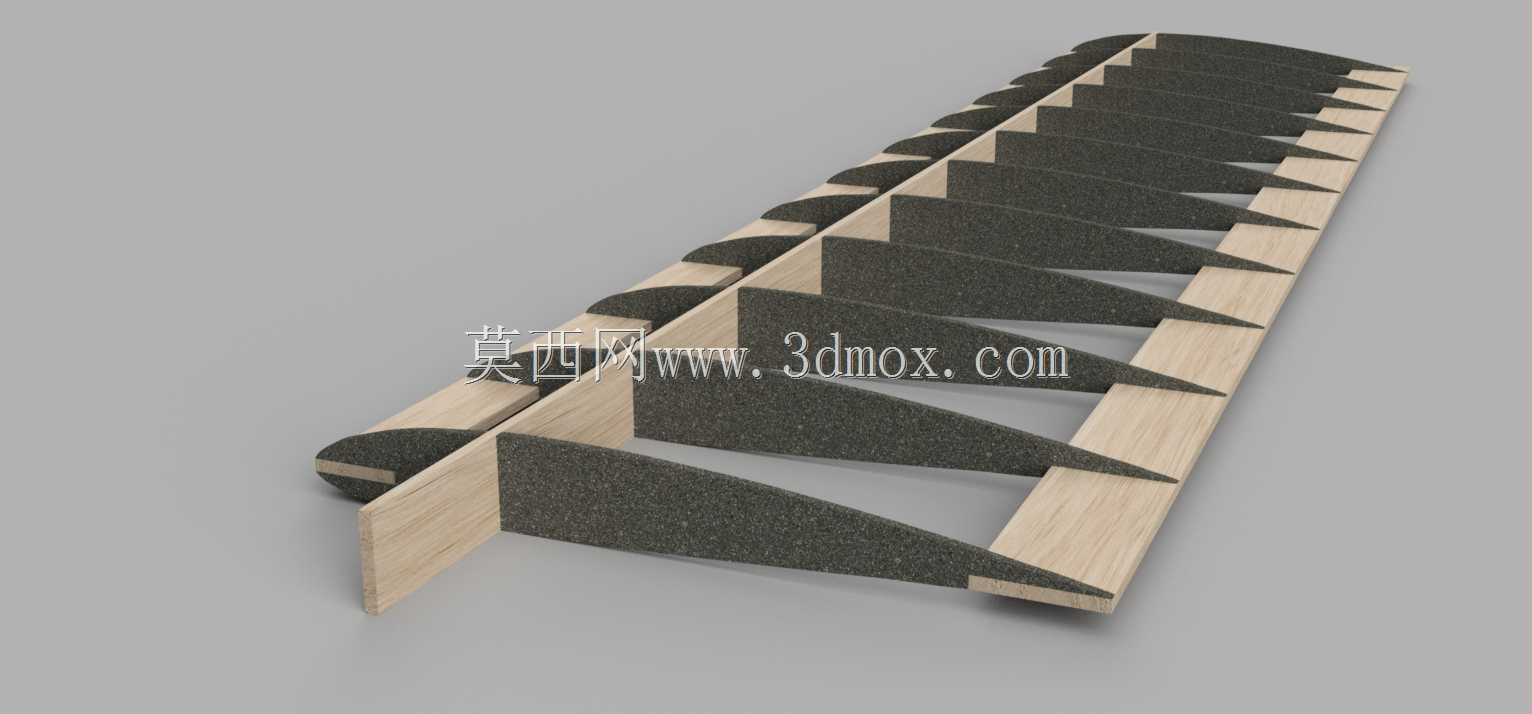

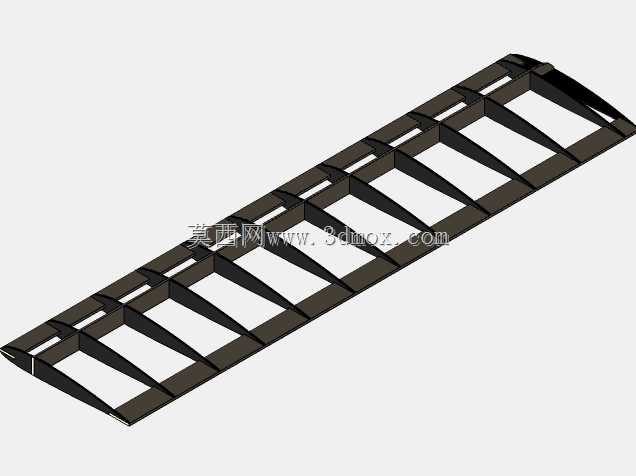

简易航模飞机机翼内部骨架结构

该结构为遥控航空模型的机翼核心承力骨架，主要应用于入门级固定翼航模的制作与教学场景，既可供航模爱好者手工拼装制作入门级练习机，也可作为航空科普教学的具象演示载体，帮助初学者直观理解机翼内部的传力逻辑与构造原理，降低航模入门的认知门槛。从实际用途来看，这套骨架是机翼的核心受力载体，飞行过程中需要承受机翼上下表面压差产生的升力、机动飞行时的气动弯矩与扭矩，同时为后续蒙皮铺设提供稳定的附着基准，直接决定机翼的气动外形精度与整体结构强度，保障飞行过程中机翼不会出现形变失稳。在功能特性上，该结构采用经典的梁肋式布局，纵向布置的翼梁作为主承力构件承担大部分弯曲载荷，横向排布的翼肋精准维持翼型的剖面形状，保证蒙皮铺设后能够还原设计翼型的气动外形，相邻翼肋之间预留了充足的走线与设备安装空间，可方便布置舵机、信号线等航电部件，整体采用模块化拼接设计，各个构件之间的连接边界清晰，既适合激光切割轻木板材快速加工，也可通过3D打印制作小批量验证件，手工组装难度低，容错空间充足。设计思路上，这套结构优先兼顾了易加工性与结构合理性，没有采用复杂的一体化成型结构，而是将机翼拆解为翼梁、翼肋、前后缘条等独立的标准构件，每个构件的形状都做了工艺优化，避免出现过小的锐角或者薄壁结构，不管是采用轻木、巴尔沙木等传统航模材料切割，还是使用PLA等常见3D打印材料制作，都能轻松实现，不需要复杂的工装夹具；结构受力路径经过简化优化，主翼梁布置在翼型最大厚度位置，也就是气动载荷的压力中心附近，能够最大程度降低飞行时翼肋承受的扭矩，前后缘条则负责维持机翼前后缘的外形精度，避免蒙皮收紧后出现局部凹陷，影响气动效率。在外形尺寸与安装边界上，该骨架为平直翼构型，展向长度适配1.2米至1.5米级别的入门级固定翼航模，弦长可根据翼肋的排布间距灵活调整，每个翼肋上都预留了与翼梁、前后缘条配合的定位卡槽，组装时不需要复杂的定位工装，通过卡槽即可快速对齐构件位置；机翼根部预留了与机身连接的安装接口，可适配常见的航模机翼固定方式，既可以用橡胶圈插拔固定，也可以采用螺丝硬连接，翼肋上预留的走线槽宽度适配常规航模舵机线的走线需求，不会出现线材挤压或者安装干涉的问题，整体安装边界清晰，能够和多数入门级固定翼航模的机身设计兼容，不需要做大量的适配修改即可直接使用。
