内置冷却结构外转子无刷电机结构设计

这款带内置冷却风扇的外转子无刷电机，在小型动力设备的适配场景中覆盖范围极广，从桌面级数控设备的主轴驱动、多旋翼无人机的动力输出，到小型代步工具的动力单元、工业散热风机的驱动源，都能见到这类结构电机的应用。区别于常规内转子无刷电机，外转子结构的设计本身就具备更低的转动惯量、更大的输出扭矩特性，在需要频繁启停、快速响应转速变化的工况下，能减少动力输出的迟滞感，同时更低的KV值设计也让它在搭配大尺寸负载桨叶、传动轮时，不需要额外搭配大减速比的减速结构，就能直接输出足够的扭力，简化整套动力系统的传动链路。

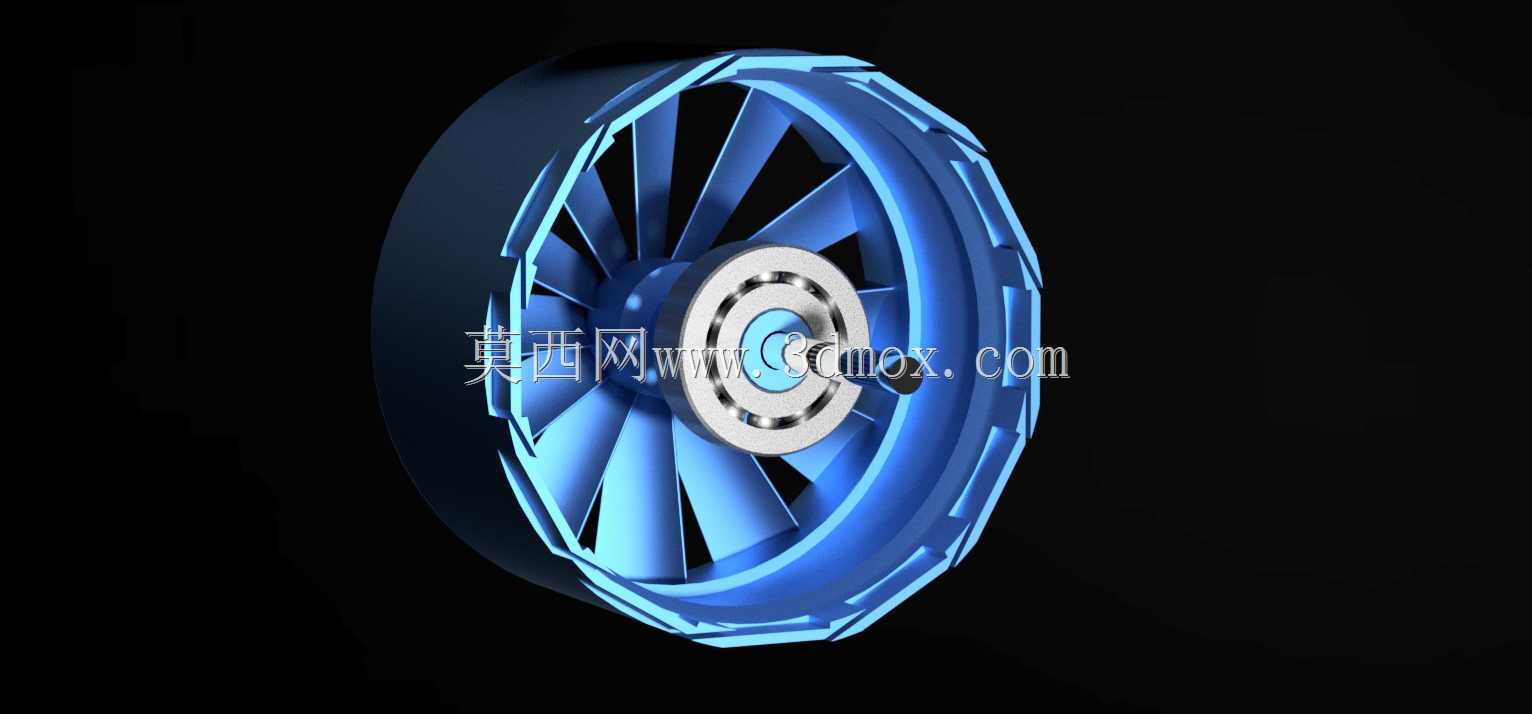

设计过程中优先考虑了持续高负载运行下的散热痛点，常规无刷电机在长时间满功率输出时，定子绕组的积热会直接导致磁钢退磁、绕组绝缘层老化，大幅缩短电机使用寿命，因此这款结构将冷却风扇直接集成在转子壳体内部，和转子做同步转动设计，不需要额外增加独立的散热驱动部件，当转子转动时，风扇叶片会随转子同步旋转，在电机内部形成定向的空气流道，气流从电机端盖的预留进风栅进入，直接冲刷定子绕组与铁芯的发热表面，带走绕组产生的热量后从转子壳体的预留排风槽排出，在不增加电机整体外形尺寸的前提下，把持续运行的温升控制在合理区间。

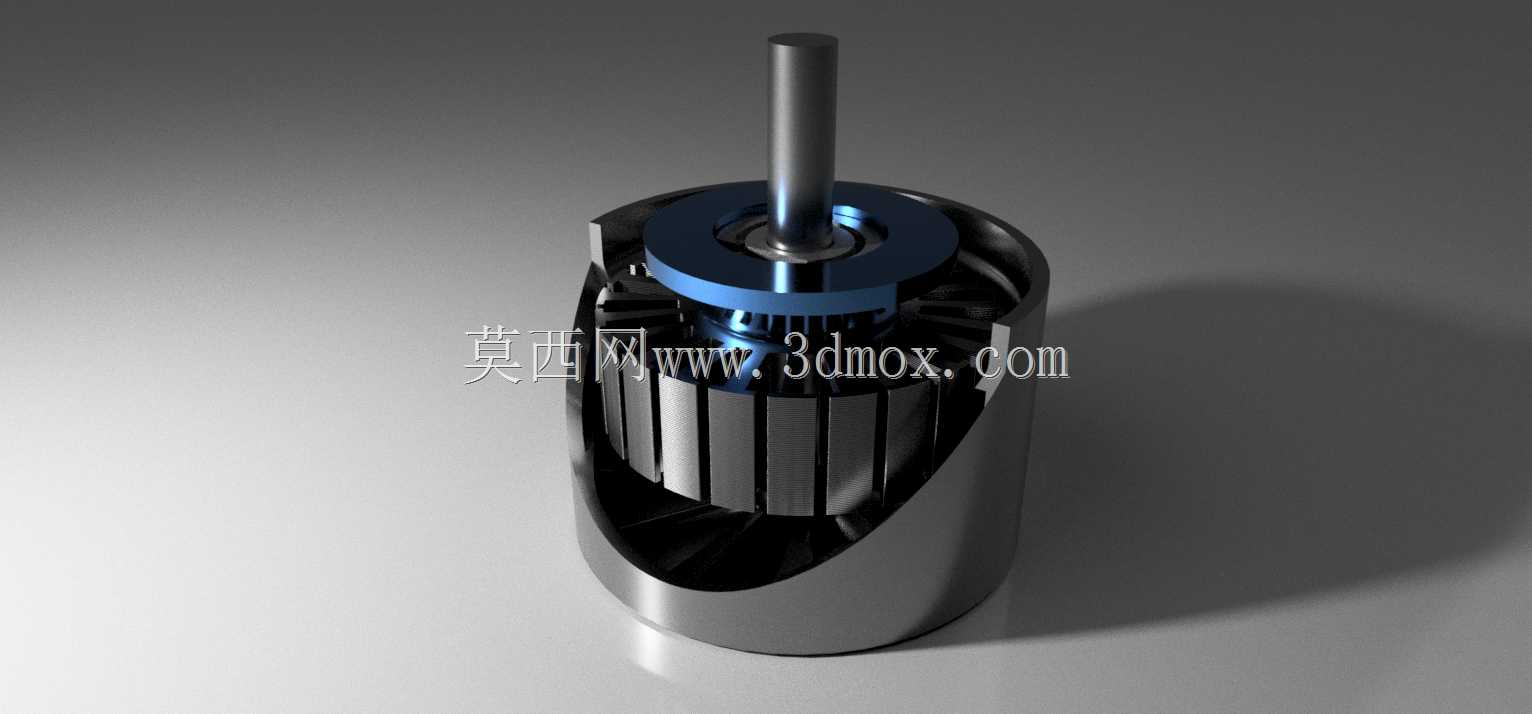

从安装边界来看，这款电机采用端面法兰定位的安装方式，定子基座的安装孔位采用对称均布设计，适配常规的电机安装座标准尺寸，输出轴采用标准D型轴截面设计，不需要额外做轴面加工就能直接和传动轮、桨夹等负载部件实现周向固定，避免传动过程中出现打滑问题。转子外壳采用一体化拉伸成型的金属壳体，既作为磁钢的承载基体，也作为散热风道的外壁，壳体表面做了光滑的圆弧过渡处理，减少高速转动时的风阻与风噪。内部定子的绕组排布采用集中式绕线方案，铁芯采用叠压硅钢片结构，减少涡流损耗，磁钢采用表贴式固定在转子壳体内壁，搭配两端的轴承支撑结构，保证高速转动时的转子同轴度，减少径向跳动带来的振动与噪音。

在结构细节处理上，冷却风扇的叶片采用后倾式设计，相比直叶片结构，同等转速下能产生更大的通风量，同时风扇本身的转动噪音更低，叶片和转子壳体的连接位置做了加厚的过渡圆角，避免高速转动时叶片根部出现应力集中导致断裂的问题。电机两端的轴承采用深沟球轴承，预留了合适的轴向游隙，抵消长时间运行发热带来的轴系膨胀量，避免轴承出现卡滞问题。出线端从定子基座的中心位置引出，搭配护套做线缆防护，避免安装过程中线缆被金属锐边割破绝缘层，同时出线位置做了密封处理，减少粉尘从出线位置进入电机内部，附着在绕组表面影响散热效果。
